replaceLayer

Замените слой в графике слоев

свернуть все на странице

Синтаксис

newlgraph = replaceLayer(lgraph,layerName,larray)
newlgraph = replaceLayer(lgraph,layerName,larray,'ReconnectBy',mode)

Описание

пример

newlgraph = replaceLayer(lgraph,layerName,larray) заменяет слой layerName в графике слоев lgraph со слоями в larray.

replaceLayer соединяет слои в larray последовательно и подключения larray в график слоев.

пример

newlgraph = replaceLayer(lgraph,layerName,larray,'ReconnectBy',mode) дополнительно задает метод снова соединяющихся слоев.

Примеры

свернуть все

Скрипт Open Live Script

Задайте простую сетевую архитектуру и постройте ее.

layers = [
    imageInputLayer([28 28 1],'Name','input')
    convolution2dLayer(3,16,'Padding','same','Name','conv_1')
    reluLayer('Name','relu_1')
    additionLayer(2,'Name','add')
    fullyConnectedLayer(10,'Name','fc')
    softmaxLayer('Name','softmax')
    classificationLayer('Name','classoutput')];

lgraph = layerGraph(layers);
lgraph = connectLayers(lgraph,'input','add/in2');

figure
plot(lgraph)

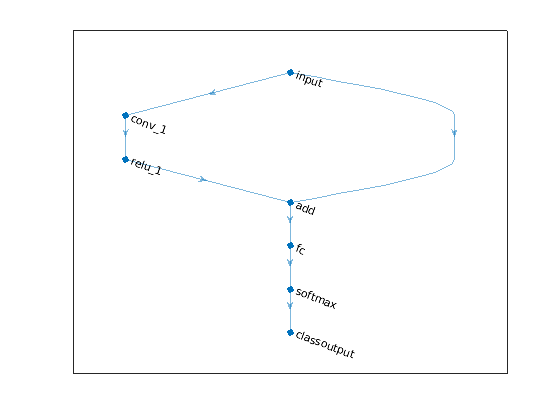

Figure contains an axes. The axes contains an object of type graphplot.

Замените слой ReLU в сети со слоем нормализации партии., сопровождаемым текучим слоем ReLU.

larray = [batchNormalizationLayer('Name','BN1')
          leakyReluLayer('Name','leakyRelu_1','Scale',0.1)];
lgraph = replaceLayer(lgraph,'relu_1',larray);

plot(lgraph)

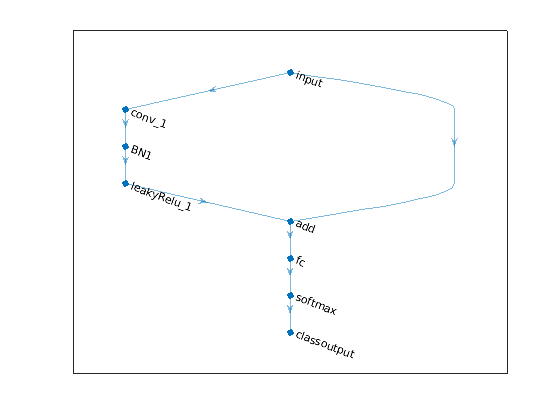

Figure contains an axes. The axes contains an object of type graphplot.

Этот пример использует:

Скрипт Open Live Script

В этом примере показано, как импортировать слои из предварительно обученной сети Keras, замените неподдерживаемые слои на пользовательские слои и соберите слои в сеть, готовую к предсказанию.

Импортируйте сеть Keras

Импортируйте слои из сетевой модели Keras. Сеть в 'digitsDAGnetwithnoise.h5' классифицирует изображения цифр.

filename = 'digitsDAGnetwithnoise.h5';
lgraph = importKerasLayers(filename,'ImportWeights',true);
Warning: Unable to import some Keras layers, because they are not supported by the Deep Learning Toolbox. They have been replaced by placeholder layers. To find these layers, call the function findPlaceholderLayers on the returned object.

Сеть Keras содержит некоторые слои, которые не поддерживаются Deep Learning Toolbox. importKerasLayers функция выводит предупреждение и заменяет неподдерживаемые слои на слои заполнителя.

Постройте график слоев с помощью plot.

figure
plot(lgraph)
title("Imported Network")

Figure contains an axes. The axes with title Imported Network contains an object of type graphplot.

Замените слои заполнителя

Чтобы заменить слои заполнителя, сначала идентифицируйте имена слоев, чтобы заменить. Найдите слои заполнителя с помощью findPlaceholderLayers.

placeholderLayers = findPlaceholderLayers(lgraph)
placeholderLayers =
  2x1 PlaceholderLayer array with layers:

     1   'gaussian_noise_1'   PLACEHOLDER LAYER   Placeholder for 'GaussianNoise' Keras layer
     2   'gaussian_noise_2'   PLACEHOLDER LAYER   Placeholder for 'GaussianNoise' Keras layer

Отобразите настройки Keras этих слоев.

placeholderLayers.KerasConfiguration
ans = struct with fields:
    trainable: 1
         name: 'gaussian_noise_1'
       stddev: 1.5000


ans = struct with fields:
    trainable: 1
         name: 'gaussian_noise_2'
       stddev: 0.7000

Задайте пользовательский Гауссов шумовой слой. Чтобы создать этот слой, сохраните файл gaussianNoiseLayer.m в текущей папке. Затем создайте два Гауссовых шумовых слоя с теми же настройками как импортированные слои Keras.

gnLayer1 = gaussianNoiseLayer(1.5,'new_gaussian_noise_1');
gnLayer2 = gaussianNoiseLayer(0.7,'new_gaussian_noise_2');

Замените слои заполнителя на пользовательские слои с помощью replaceLayer.

lgraph = replaceLayer(lgraph,'gaussian_noise_1',gnLayer1);
lgraph = replaceLayer(lgraph,'gaussian_noise_2',gnLayer2);

Постройте обновленный график слоев с помощью plot.

figure
plot(lgraph)
title("Network with Replaced Layers")

Figure contains an axes. The axes with title Network with Replaced Layers contains an object of type graphplot.

Задайте имена классов

Если импортированный слой классификации не содержит классы, то необходимо задать их перед предсказанием. Если вы не задаете классы, то программное обеспечение автоматически устанавливает классы на 1, 2N, где N количество классов.

Найдите индекс слоя классификации путем просмотра Layers свойство графика слоев.

lgraph.Layers
ans =
  15x1 Layer array with layers:

     1   'input_1'                            Image Input             28x28x1 images
     2   'conv2d_1'                           Convolution             20 7x7x1 convolutions with stride [1  1] and padding 'same'
     3   'conv2d_1_relu'                      ReLU                    ReLU
     4   'conv2d_2'                           Convolution             20 3x3x1 convolutions with stride [1  1] and padding 'same'
     5   'conv2d_2_relu'                      ReLU                    ReLU
     6   'new_gaussian_noise_1'               Gaussian Noise          Gaussian noise with standard deviation 1.5
     7   'new_gaussian_noise_2'               Gaussian Noise          Gaussian noise with standard deviation 0.7
     8   'max_pooling2d_1'                    Max Pooling             2x2 max pooling with stride [2  2] and padding 'same'
     9   'max_pooling2d_2'                    Max Pooling             2x2 max pooling with stride [2  2] and padding 'same'
    10   'flatten_1'                          Keras Flatten           Flatten activations into 1-D assuming C-style (row-major) order
    11   'flatten_2'                          Keras Flatten           Flatten activations into 1-D assuming C-style (row-major) order
    12   'concatenate_1'                      Depth concatenation     Depth concatenation of 2 inputs
    13   'dense_1'                            Fully Connected         10 fully connected layer
    14   'activation_1'                       Softmax                 softmax
    15   'ClassificationLayer_activation_1'   Classification Output   crossentropyex

Слой классификации имеет имя 'ClassificationLayer_activation_1'. Просмотрите слой классификации и проверяйте Classes свойство.

cLayer = lgraph.Layers(end)
cLayer =
  ClassificationOutputLayer with properties:

            Name: 'ClassificationLayer_activation_1'
         Classes: 'auto'
    ClassWeights: 'none'
      OutputSize: 'auto'

   Hyperparameters
    LossFunction: 'crossentropyex'

Поскольку Classes свойством слоя является 'auto', необходимо задать классы вручную. Установите классы на 0, 1, ..., 9, и затем замените импортированный слой классификации на новый.

cLayer.Classes = string(0:9)
cLayer =
  ClassificationOutputLayer with properties:

            Name: 'ClassificationLayer_activation_1'
         Classes: [0    1    2    3    4    5    6    7    8    9]
    ClassWeights: 'none'
      OutputSize: 10

   Hyperparameters
    LossFunction: 'crossentropyex'


lgraph = replaceLayer(lgraph,'ClassificationLayer_activation_1',cLayer);

Соберите сеть

Соберите график слоев с помощью assembleNetwork. Функция возвращает DAGNetwork объект, который готов использовать для предсказания.

net = assembleNetwork(lgraph)
net =
  DAGNetwork with properties:

         Layers: [15x1 nnet.cnn.layer.Layer]
    Connections: [15x2 table]
     InputNames: {'input_1'}
    OutputNames: {'ClassificationLayer_activation_1'}

Входные параметры

свернуть все

График слоев в виде LayerGraph объект. Чтобы создать график слоев, использовать layerGraph.

Имя слоя, чтобы заменить в виде строкового скаляра или вектора символов.

Слоя сети в виде Layer массив.

Для списка встроенных слоев смотрите Список слоев глубокого обучения.

Метод, чтобы повторно подключить слои, заданные как одно из следующего:

  • 'name' – Повторно подключите larray использование имен ввода и вывода замененного слоя. Для каждого слоя, соединенного с входом замененного слоя, повторно подключите слой к входу того же входного имени larray(1). Для каждого слоя, соединенного с выходом замененного слоя, повторно подключите слой к выходу того же выходного имени larray(end).

  • 'order' – Повторно подключите larray использование порядка входных имен larray(1) и выходные имена larray(end). Повторно подключите слой, соединенный с iвход th замененного слоя к iвход th larray(1). Повторно подключите слой, соединенный с jth выход замененного слоя к jth выход larray(end).

Типы данных: char | string

Выходные аргументы

свернуть все

Выведите график слоев, возвращенный как LayerGraph объект.

Смотрите также

| | | | | | |

Темы

Введенный в R2018b
