Обучите Условную порождающую соперничающую сеть (CGAN)

В этом примере показано, как обучить условную порождающую соперничающую сеть, чтобы сгенерировать изображения.

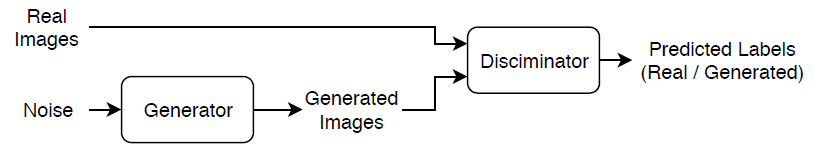

Порождающая соперничающая сеть (GAN) является типом нейронной сети для глубокого обучения, которая может сгенерировать данные с подобными характеристиками как входные обучающие данные.

ГАНЬ состоит из двух сетей, которые обучаются вместе:

Генератор —, Учитывая вектор из случайных значений, как введено, эта сеть генерирует данные с той же структурой как обучающие данные.
Различитель — Данный пакеты данных, содержащих наблюдения от обоих обучающие данные и сгенерированные данные из генератора, эта сеть пытается классифицировать наблюдения как "real" или "generated".

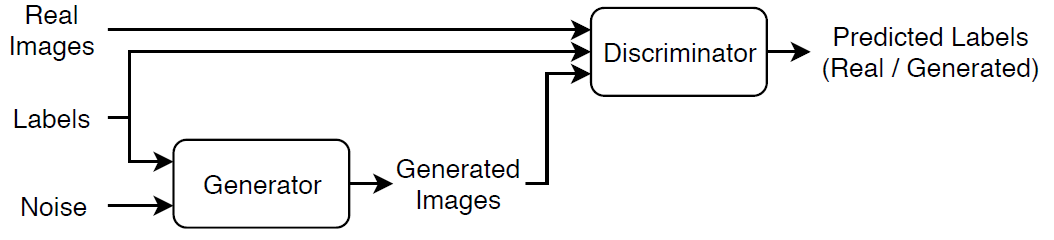

Условная порождающая соперничающая сеть (CGAN) является типом GAN, который также использует в своих интересах метки во время учебного процесса.

Генератор —, Учитывая метку и случайный массив, как введено, эта сеть генерирует данные с той же структурой как наблюдения обучающих данных, соответствующие той же метке.
Различитель — Данный пакеты маркированных данных, содержащих наблюдения от обоих обучающие данные и сгенерированные данные из генератора, эта сеть пытается классифицировать наблюдения как "real" или "generated".

Чтобы обучить условный GAN, обучите обе сети одновременно, чтобы максимизировать эффективность обоих:

Обучите генератор генерировать данные, которые "дурачат" различитель.
Обучите различитель различать действительные и сгенерированные данные.

Чтобы максимизировать эффективность генератора, максимизируйте потерю различителя, когда дали сгенерированные маркированные данные. Таким образом, цель генератора состоит в том, чтобы сгенерировать маркированные данные, которые различитель классифицирует как "real".

Чтобы максимизировать эффективность различителя, минимизируйте потерю различителя когда данный пакеты и действительных и сгенерированных маркированных данных. Таким образом, цель различителя не состоит в том, чтобы "дурачить" генератор.

Идеально, эти стратегии приводят к генератору, который генерирует убедительно реалистические данные, которые соответствуют входным меткам и различителю, который изучил представления сильной черты, которые являются характеристическими для обучающих данных для каждой метки.

Загрузите обучающие данные

Загрузите и извлеките Цветочный набор данных [1].

url = 'http://download.tensorflow.org/example_images/flower_photos.tgz';
downloadFolder = tempdir;
filename = fullfile(downloadFolder,'flower_dataset.tgz');

imageFolder = fullfile(downloadFolder,'flower_photos');
if ~exist(imageFolder,'dir')
    disp('Downloading Flowers data set (218 MB)...')
    websave(filename,url);
    untar(filename,downloadFolder)
end

Создайте datastore изображений, содержащий фотографии цветов.

datasetFolder = fullfile(imageFolder);

imds = imageDatastore(datasetFolder, ...
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');

Просмотрите количество классов.

classes = categories(imds.Labels);
numClasses = numel(classes)

numClasses = 5

Увеличьте данные, чтобы включать случайное горизонтальное зеркальное отражение и изменить размер изображений, чтобы иметь размер 64 64.

augmenter = imageDataAugmenter('RandXReflection',true);
augimds = augmentedImageDatastore([64 64],imds,'DataAugmentation',augmenter);

Задайте сеть генератора

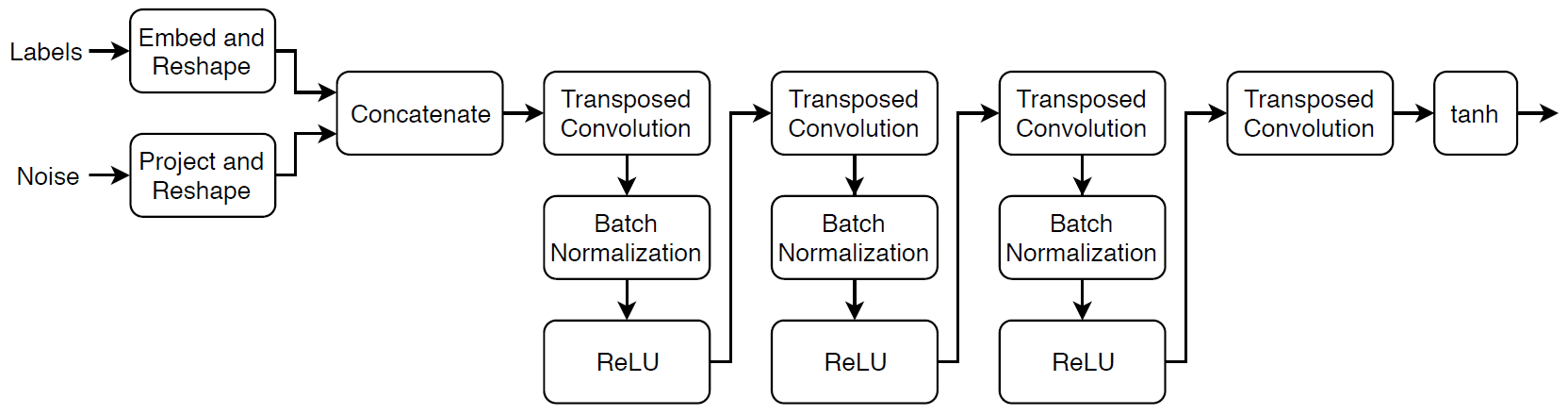

Задайте следующую 2D входную сеть, которая генерирует изображения, данные случайные векторы из размера 100 и соответствующие метки.

Эта сеть:

Преобразует случайные векторы из размера от 100 до 4 4 1 024 массивами.
Преобразует категориальные метки во встраивание векторов и изменяет их к массиву 4 на 4.
Конкатенации получившихся изображений от двух входных параметров по измерению канала. Выход является 4 4 1 025 массивами.
Увеличивает масштаб полученные массивы к 64 64 3 массивами с помощью серии транспонированных слоев свертки со слоев ReLU и нормализацией партии.

Задайте эту сетевую архитектуру как график слоев и задайте следующие сетевые свойства.

Для категориальных входных параметров используйте размерность встраивания 50.
Для транспонированных слоев свертки задайте фильтры 5 на 5 с уменьшающимся количеством фильтров для каждого слоя, шага 2, и "same" обрезка выхода.
Поскольку финал транспонировал слой свертки, задайте три фильтра 5 на 5, соответствующие трем каналам RGB сгенерированных изображений.
В конце сети включайте tanh слой.

Чтобы спроектировать и изменить шумовой вход, используйте пользовательский слой projectAndReshapeLayer, присоединенный к этому примеру как вспомогательный файл. projectAndReshapeLayer объект увеличивает масштаб вход с помощью полностью связанной операции и изменяет выход к заданному размеру.

Чтобы ввести метки к сети, используйте featureInputLayer возразите и задайте одну функцию. Чтобы встроить и изменить вход метки, используйте пользовательский слой embedAndReshapeLayer, присоединенный к этому примеру как вспомогательный файл. embedAndReshapeLayer объект преобразует категориальную метку в изображение с одним каналом заданного размера с помощью встраивания и полностью связанной операции.

numLatentInputs = 100;
embeddingDimension = 50;
numFilters = 64;

filterSize = 5;
projectionSize = [4 4 1024];

layersGenerator = [
    featureInputLayer(numLatentInputs,'Name','noise')
    projectAndReshapeLayer(projectionSize,numLatentInputs,'Name','proj');
    concatenationLayer(3,2,'Name','cat');
    transposedConv2dLayer(filterSize,4*numFilters,'Name','tconv1')
    batchNormalizationLayer('Name','bn1')
    reluLayer('Name','relu1')
    transposedConv2dLayer(filterSize,2*numFilters,'Stride',2,'Cropping','same','Name','tconv2')
    batchNormalizationLayer('Name','bn2')
    reluLayer('Name','relu2')
    transposedConv2dLayer(filterSize,numFilters,'Stride',2,'Cropping','same','Name','tconv3')
    batchNormalizationLayer('Name','bn3')
    reluLayer('Name','relu3')
    transposedConv2dLayer(filterSize,3,'Stride',2,'Cropping','same','Name','tconv4')
    tanhLayer('Name','tanh')];

lgraphGenerator = layerGraph(layersGenerator);

layers = [
    featureInputLayer(1,'Name','labels')
    embedAndReshapeLayer(projectionSize(1:2),embeddingDimension,numClasses,'Name','emb')];

lgraphGenerator = addLayers(lgraphGenerator,layers);
lgraphGenerator = connectLayers(lgraphGenerator,'emb','cat/in2');

Чтобы обучить сеть с пользовательским учебным циклом и включить автоматическое дифференцирование, преобразуйте график слоев в dlnetwork объект.

dlnetGenerator = dlnetwork(lgraphGenerator)

dlnetGenerator =
  dlnetwork with properties:

         Layers: [16×1 nnet.cnn.layer.Layer]
    Connections: [15×2 table]
     Learnables: [19×3 table]
          State: [6×3 table]
     InputNames: {'noise'  'labels'}
    OutputNames: {'tanh'}

Задайте сеть различителя

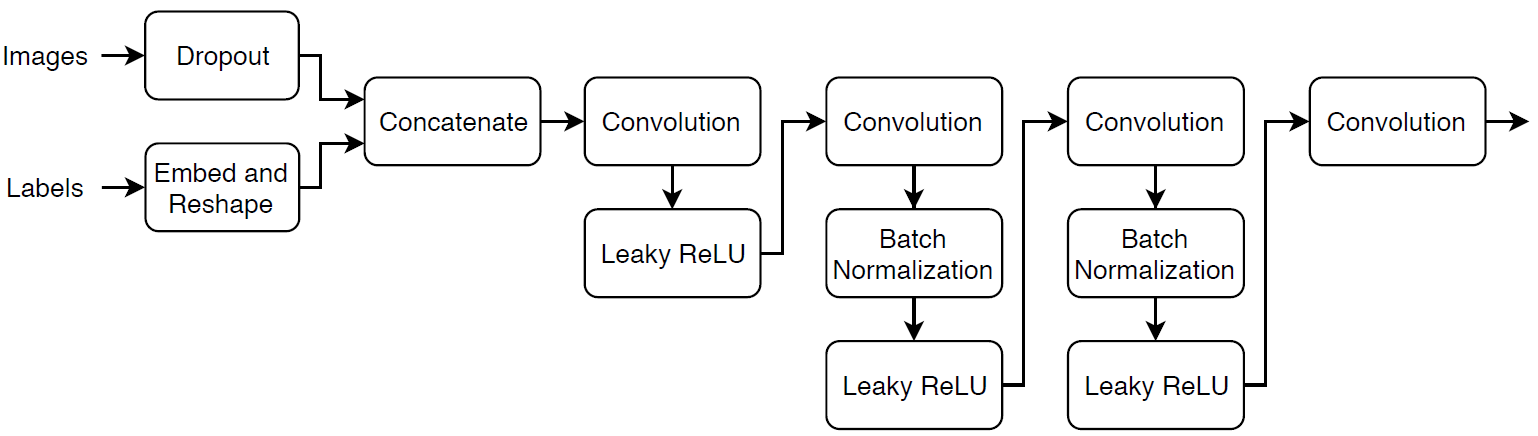

Задайте следующую 2D входную сеть, которая классифицирует действительный, и сгенерированный 64 64 отображает, учитывая набор изображений и соответствующих меток.

Создайте сеть, которая берет в качестве входа 64 64 1 изображением и соответствующими метками и выводит скалярный счет предсказания с помощью серии слоев свертки с нормализацией партии. и текучих слоев ReLU. Добавьте шум во входные изображения с помощью уволенного.

Для слоя уволенного задайте вероятность уволенного 0,75.
Для слоев свертки задайте фильтры 5 на 5 с растущим числом фильтров для каждого слоя. Также задайте шаг 2 и дополнение выхода на каждом ребре.
Для текучих слоев ReLU задайте шкалу 0,2.
Для последнего слоя задайте слой свертки с одним фильтром 4 на 4.

dropoutProb = 0.75;
numFilters = 64;
scale = 0.2;

inputSize = [64 64 3];
filterSize = 5;

layersDiscriminator = [
    imageInputLayer(inputSize,'Normalization','none','Name','images')
    dropoutLayer(dropoutProb,'Name','dropout')
    concatenationLayer(3,2,'Name','cat')
    convolution2dLayer(filterSize,numFilters,'Stride',2,'Padding','same','Name','conv1')
    leakyReluLayer(scale,'Name','lrelu1')
    convolution2dLayer(filterSize,2*numFilters,'Stride',2,'Padding','same','Name','conv2')
    batchNormalizationLayer('Name','bn2')
    leakyReluLayer(scale,'Name','lrelu2')
    convolution2dLayer(filterSize,4*numFilters,'Stride',2,'Padding','same','Name','conv3')
    batchNormalizationLayer('Name','bn3')
    leakyReluLayer(scale,'Name','lrelu3')
    convolution2dLayer(filterSize,8*numFilters,'Stride',2,'Padding','same','Name','conv4')
    batchNormalizationLayer('Name','bn4')
    leakyReluLayer(scale,'Name','lrelu4')
    convolution2dLayer(4,1,'Name','conv5')];

lgraphDiscriminator = layerGraph(layersDiscriminator);

layers = [
    featureInputLayer(1,'Name','labels')
    embedAndReshapeLayer(inputSize(1:2),embeddingDimension,numClasses,'Name','emb')];

lgraphDiscriminator = addLayers(lgraphDiscriminator,layers);
lgraphDiscriminator = connectLayers(lgraphDiscriminator,'emb','cat/in2');

dlnetDiscriminator = dlnetwork(lgraphDiscriminator)

dlnetDiscriminator =
  dlnetwork with properties:

         Layers: [17×1 nnet.cnn.layer.Layer]
    Connections: [16×2 table]
     Learnables: [19×3 table]
          State: [6×3 table]
     InputNames: {'images'  'labels'}
    OutputNames: {'conv5'}

Градиенты модели Define и функции потерь

Создайте функциональный modelGradients, перечисленный в разделе Model Gradients Function примера, который берет в качестве входа генератор и сети различителя, мини-пакет входных данных и массив случайных значений, и возвращает градиенты потери относительно настраиваемых параметров в сетях и массиве сгенерированных изображений.

Задайте опции обучения

Обучайтесь с мини-пакетным размером 128 в течение 500 эпох.

numEpochs = 500;
miniBatchSize = 128;

Задайте опции для оптимизации Адама. Для обеих сетей используйте:

Скорость обучения 0,0002
Фактор затухания градиента 0,5
Градиент в квадрате затухает фактор 0,999

learnRate = 0.0002;
gradientDecayFactor = 0.5;
squaredGradientDecayFactor = 0.999;

Обновитесь процесс обучения строит каждые 100 итераций.

validationFrequency = 100;

Если различитель учится различать между действительными и сгенерированными изображениями слишком быстро, то генератор может не обучаться. Чтобы лучше сбалансировать приобретение знаний о различителе и генераторе, случайным образом инвертируйте метки пропорции действительных изображений. Задайте зеркально отраженный фактор 0,5.

flipFactor = 0.5;

Обучите модель

Обучите модель с помощью пользовательского учебного цикла. Цикл по обучающим данным и обновлению сетевые параметры в каждой итерации. Чтобы контролировать процесс обучения, отобразите пакет сгенерированных изображений с помощью протянутого массива случайных значений, чтобы ввести в генератор и сетевые баллы.

Используйте minibatchqueue обработать и управлять мини-пакетами изображений во время обучения. Для каждого мини-пакета:

Используйте пользовательский мини-пакет, предварительно обрабатывающий функциональный preprocessMiniBatch (заданный в конце этого примера), чтобы перемасштабировать изображения в области значений [-1,1].
Отбросьте любые частичные мини-пакеты меньше чем с 128 наблюдениями.
Формат данные изображения с размерностью маркирует 'SSCB' (пространственный, пространственный, канал, пакет).
Формат данные о метке с размерностью маркирует 'BC' (пакет, канал).
Обучайтесь на графическом процессоре, если вы доступны. Когда 'OutputEnvironment' опция minibatchqueue 'auto', minibatchqueue преобразует каждый выход в gpuArray если графический процессор доступен. Используя графический процессор требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения информации о поддерживаемых устройствах смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox).

minibatchqueue объект, по умолчанию, преобразует данные в dlarray объекты с базовым типом single.

augimds.MiniBatchSize = miniBatchSize;
executionEnvironment = "auto";

mbq = minibatchqueue(augimds,...
    'MiniBatchSize',miniBatchSize,...
    'PartialMiniBatch','discard',...
    'MiniBatchFcn', @preprocessData,...
    'MiniBatchFormat',{'SSCB','BC'},...
    'OutputEnvironment',executionEnvironment);

Инициализируйте параметры для оптимизатора Адама.

velocityDiscriminator = [];
trailingAvgGenerator = [];
trailingAvgSqGenerator = [];
trailingAvgDiscriminator = [];
trailingAvgSqDiscriminator = [];

Инициализируйте график процесса обучения. Создайте фигуру и измените размер его, чтобы иметь дважды ширину.

f = figure;
f.Position(3) = 2*f.Position(3);

Создайте подграфики сгенерированных изображений и графика баллов.

imageAxes = subplot(1,2,1);
scoreAxes = subplot(1,2,2);

Инициализируйте анимированные линии для графика баллов.

lineScoreGenerator = animatedline(scoreAxes,'Color',[0 0.447 0.741]);
lineScoreDiscriminator = animatedline(scoreAxes, 'Color', [0.85 0.325 0.098]);

Настройте внешний вид графиков.

legend('Generator','Discriminator');
ylim([0 1])
xlabel("Iteration")
ylabel("Score")
grid on

Чтобы контролировать процесс обучения, создайте протянутый пакет 25 случайных векторов, и соответствующий набор маркирует 1 through 5 (соответствующий классам), повторился пять раз.

numValidationImagesPerClass = 5;
ZValidation = randn(numLatentInputs,numValidationImagesPerClass*numClasses,'single');

TValidation = single(repmat(1:numClasses,[1 numValidationImagesPerClass]));

Преобразуйте данные в dlarray объекты и указывают, что размерность маркирует 'CB' (образуйте канал, пакет).

dlZValidation = dlarray(ZValidation,'CB');
dlTValidation = dlarray(TValidation,'CB');

Для обучения графического процессора преобразуйте данные в gpuArray объекты.

if (executionEnvironment == "auto" && canUseGPU) || executionEnvironment == "gpu"
    dlZValidation = gpuArray(dlZValidation);
    dlTValidation = gpuArray(dlTValidation);
end

Обучите условный GAN. В течение каждой эпохи переставьте данные и цикл по мини-пакетам данных.

Для каждого мини-пакета:

Оцените градиенты модели с помощью dlfeval и modelGradients функция.
Обновите сетевые параметры с помощью adamupdate функция.
Постройте множество этих двух сетей.

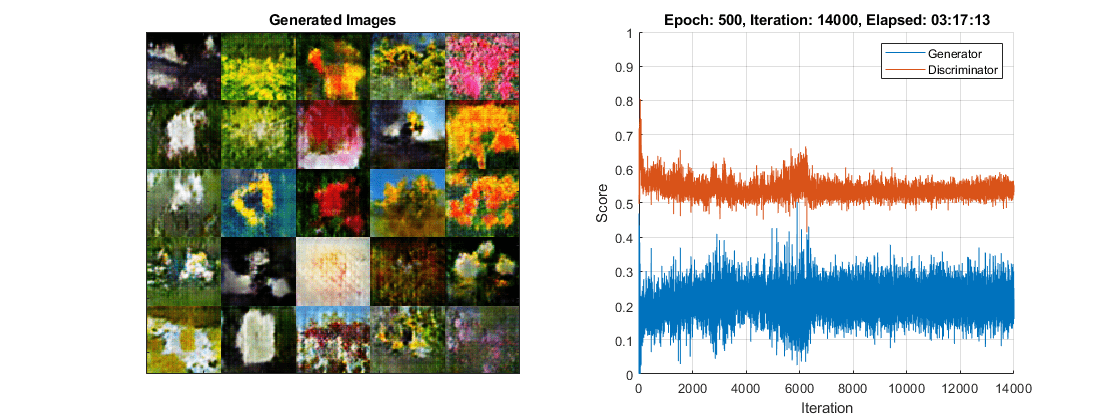

После каждого validationFrequency итерации, отобразитесь, пакет сгенерированных изображений для фиксированного протянул вход генератора.

Обучение может занять время, чтобы запуститься.

iteration = 0;
start = tic;

% Loop over epochs.
for epoch = 1:numEpochs

    % Reset and shuffle data.
    shuffle(mbq);

    % Loop over mini-batches.
    while hasdata(mbq)
        iteration = iteration + 1;

        % Read mini-batch of data.
        [dlX,dlT] = next(mbq);

        % Generate latent inputs for the generator network. Convert to
        % dlarray and specify the dimension labels 'CB' (channel, batch).
        % If training on a GPU, then convert latent inputs to gpuArray.
        Z = randn(numLatentInputs,miniBatchSize,'single');
        dlZ = dlarray(Z,'CB');
        if (executionEnvironment == "auto" && canUseGPU) || executionEnvironment == "gpu"
            dlZ = gpuArray(dlZ);
        end

        % Evaluate the model gradients and the generator state using
        % dlfeval and the modelGradients function listed at the end of the
        % example.
        [gradientsGenerator, gradientsDiscriminator, stateGenerator, scoreGenerator, scoreDiscriminator] = ...
            dlfeval(@modelGradients, dlnetGenerator, dlnetDiscriminator, dlX, dlT, dlZ, flipFactor);
        dlnetGenerator.State = stateGenerator;

        % Update the discriminator network parameters.
        [dlnetDiscriminator,trailingAvgDiscriminator,trailingAvgSqDiscriminator] = ...
            adamupdate(dlnetDiscriminator, gradientsDiscriminator, ...
            trailingAvgDiscriminator, trailingAvgSqDiscriminator, iteration, ...
            learnRate, gradientDecayFactor, squaredGradientDecayFactor);

        % Update the generator network parameters.
        [dlnetGenerator,trailingAvgGenerator,trailingAvgSqGenerator] = ...
            adamupdate(dlnetGenerator, gradientsGenerator, ...
            trailingAvgGenerator, trailingAvgSqGenerator, iteration, ...
            learnRate, gradientDecayFactor, squaredGradientDecayFactor);

        % Every validationFrequency iterations, display batch of generated images using the
        % held-out generator input.
        if mod(iteration,validationFrequency) == 0 || iteration == 1

            % Generate images using the held-out generator input.
            dlXGeneratedValidation = predict(dlnetGenerator,dlZValidation,dlTValidation);

            % Tile and rescale the images in the range [0 1].
            I = imtile(extractdata(dlXGeneratedValidation), ...
                'GridSize',[numValidationImagesPerClass numClasses]);
            I = rescale(I);

            % Display the images.
            subplot(1,2,1);
            image(imageAxes,I)
            xticklabels([]);
            yticklabels([]);
            title("Generated Images");
        end

        % Update the scores plot.
        subplot(1,2,2)
        addpoints(lineScoreGenerator,iteration,...
            double(gather(extractdata(scoreGenerator))));

        addpoints(lineScoreDiscriminator,iteration,...
            double(gather(extractdata(scoreDiscriminator))));

        % Update the title with training progress information.
        D = duration(0,0,toc(start),'Format','hh:mm:ss');
        title(...
            "Epoch: " + epoch + ", " + ...
            "Iteration: " + iteration + ", " + ...
            "Elapsed: " + string(D))

        drawnow
    end
end

Здесь, различитель изучил представление сильной черты, которое идентифицирует действительные изображения среди сгенерированных изображений. В свою очередь генератор изучил представление столь же сильной черты, которое позволяет ему генерировать изображения, похожие на обучающие данные. Каждый столбец соответствует единому классу.

Учебный график показывает множество сетей различителя и генератора. Чтобы узнать больше, как интерпретировать сетевые баллы, смотрите Монитор Процесс обучения GAN и Идентифицируйте Общие Типы отказа.

Сгенерируйте новые изображения

Чтобы сгенерировать новые изображения конкретного класса, используйте predict функция на генераторе с dlarray объект, содержащий пакет случайных векторов и массив меток, соответствующих желаемым классам. Преобразуйте данные в dlarray объекты и указывают, что размерность маркирует 'CB' (образуйте канал, пакет). Для предсказания графического процессора преобразуйте данные в gpuArray объекты. Чтобы отобразить изображения вместе, используйте imtile функционируйте и перемасштабируйте изображения с помощью rescale функция.

Создайте массив 36 векторов из случайных значений, соответствующих первому классу.

numObservationsNew = 36;
idxClass = 1;
Z = randn(numLatentInputs,numObservationsNew,'single');
T = repmat(single(idxClass),[1 numObservationsNew]);

Преобразуйте данные в dlarray объекты с размерностью маркируют 'SSCB' (пространственный, пространственный, каналы, пакет).

dlZ = dlarray(Z,'CB');
dlT = dlarray(T,'CB');

Чтобы сгенерировать изображения с помощью графического процессора, также преобразуйте данные в gpuArray объекты.

if (executionEnvironment == "auto" && canUseGPU) || executionEnvironment == "gpu"
    dlZ = gpuArray(dlZ);
    dlT = gpuArray(dlT);
end

Сгенерируйте изображения с помощью predict функция с сетью генератора.

dlXGenerated = predict(dlnetGenerator,dlZ,dlT);

Отобразите сгенерированные изображения в графике.

figure
I = imtile(extractdata(dlXGenerated));
I = rescale(I);
imshow(I)
title("Class: " + classes(idxClass))

Здесь, сеть генератора генерирует изображения, обусловленные на заданном классе.

Функция градиентов модели

Функциональный modelGradients берет в качестве входа генератор и различитель dlnetwork объекты dlnetGenerator и dlnetDiscriminator, мини-пакет входных данных dlX, соответствие маркирует dlT, и массив случайных значений dlZ, и возвращает градиенты потери относительно настраиваемых параметров в сетях, состоянии генератора и сетевых баллах.

function [gradientsGenerator, gradientsDiscriminator, stateGenerator, scoreGenerator, scoreDiscriminator] = ...
    modelGradients(dlnetGenerator, dlnetDiscriminator, dlX, dlT, dlZ, flipFactor)

% Calculate the predictions for real data with the discriminator network.
dlYPred = forward(dlnetDiscriminator, dlX, dlT);

% Calculate the predictions for generated data with the discriminator network.
[dlXGenerated,stateGenerator] = forward(dlnetGenerator, dlZ, dlT);
dlYPredGenerated = forward(dlnetDiscriminator, dlXGenerated, dlT);

% Calculate probabilities.
probGenerated = sigmoid(dlYPredGenerated);
probReal = sigmoid(dlYPred);

% Calculate the generator and discriminator scores.
scoreGenerator = mean(probGenerated);
scoreDiscriminator = (mean(probReal) + mean(1-probGenerated)) / 2;

% Flip labels.
numObservations = size(dlYPred,4);
idx = randperm(numObservations,floor(flipFactor * numObservations));
probReal(:,:,:,idx) = 1 - probReal(:,:,:,idx);

% Calculate the GAN loss.
[lossGenerator, lossDiscriminator] = ganLoss(probReal, probGenerated);

% For each network, calculate the gradients with respect to the loss.
gradientsGenerator = dlgradient(lossGenerator, dlnetGenerator.Learnables,'RetainData',true);
gradientsDiscriminator = dlgradient(lossDiscriminator, dlnetDiscriminator.Learnables);

end

Функция потерь ГАНЯ

Цель генератора состоит в том, чтобы сгенерировать данные, которые различитель классифицирует как "real". Чтобы максимизировать вероятность, что изображения от генератора классифицируются как действительные различителем, минимизируйте отрицательную логарифмическую функцию правдоподобия.

Учитывая выход $Y$ из различителя:

$\hat{Y} = σ (Y)$ вероятность, что входное изображение принадлежит классу "real".
$1 - \hat{Y}$ вероятность, что входное изображение принадлежит классу "generated".

Отметьте сигмоидальную операцию $σ$ происходит в modelGradients функция. Функцией потерь для генератора дают

$lossGenerator = - mean (\log ({\hat{Y}}_{Generated})),$

где ${Y_{}^{ˆ}}_{G e n e r a t e d}$ содержит различитель выходные вероятности для сгенерированных изображений.

Цель различителя не состоит в том, чтобы "дурачить" генератор. Чтобы максимизировать вероятность, что различитель успешно различает между действительными и сгенерированными изображениями, минимизируйте сумму соответствующих отрицательных логарифмических функций правдоподобия. Функцией потерь для различителя дают

$lossDiscriminator = - mean (\log ({\hat{Y}}_{Real})) - mean (\log (1 - {\hat{Y}}_{Generated})),$

где ${Y_{}^{ˆ}}_{R e a l}$ содержит различитель выходные вероятности для действительных изображений.

function [lossGenerator, lossDiscriminator] = ganLoss(scoresReal,scoresGenerated)

% Calculate losses for the discriminator network.
lossGenerated = -mean(log(1 - scoresGenerated));
lossReal = -mean(log(scoresReal));

% Combine the losses for the discriminator network.
lossDiscriminator = lossReal + lossGenerated;

% Calculate the loss for the generator network.
lossGenerator = -mean(log(scoresGenerated));

end

Функция предварительной обработки мини-пакета

preprocessMiniBatch функция предварительно обрабатывает данные с помощью следующих шагов:

Извлеките изображение и пометьте данные из входных массивов ячеек и конкатенируйте их в числовые массивы.
Перемасштабируйте изображения, чтобы быть в области значений [-1,1].

function [X,T] = preprocessData(XCell,TCell)

% Extract image data from cell and concatenate
X = cat(4,XCell{:});

% Extract label data from cell and concatenate
T = cat(1,TCell{:});

% Rescale the images in the range [-1 1].
X = rescale(X,-1,1,'InputMin',0,'InputMax',255);

end

Ссылки

Команда TensorFlow. Цветы http://download.tensorflow.org/example_images/flower_photos.tgz

Документация
