dsp.MovingMaximum
Движущийся максимум
Описание
dsp.MovingMaximum Система object™ определяет движущийся максимум входного сигнала вдоль каждого канала независимо в зависимости от времени. Объект использует метод раздвижного окна, чтобы определить движущийся максимум. В этом методе окно заданной длины отодвинуто каждый канал, выборка выборкой, и объект определяет максимум данных в окне. Для получения дополнительной информации см. Алгоритмы.
Определить движущийся максимум входа:
Создайте
dsp.MovingMaximumобъект и набор его свойства.Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?.
Создание
Синтаксис
Описание
movMax = dsp.MovingMaximummovMax, использование свойств по умолчанию.
movMax = dsp.MovingMaximum(Len)WindowLength свойство к Len.
movMax = dsp.MovingMaximum(Name,Value)Name,Value пары. Незаданные свойства имеют значения по умолчанию.
movMax = dsp.MovingMaximum('SpecifyWindowLength',1,'WindowLength',10);Свойства
Использование
Синтаксис
Описание
Входные параметры
Выходные аргументы
Функции объекта
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примеры
Движущийся максимум синусоидального сигнала
Вычислите движущийся максимум суммы трех синусоид с различной амплитудой. Используйте раздвижное окно длины 30.
Инициализация
Настройте входной сигнал, который является суммой трех синусоид с частотами на уровне 2 Гц, 5 Гц и 10 Гц. Частота дискретизации составляет 100 Гц. Создайте dsp.MovingMaximum объект с длиной окна 30. Создайте осциллограф времени для того, чтобы просмотреть вывод.
sin = dsp.SineWave('SampleRate',100,... 'Frequency',[2 5 10],... 'SamplesPerFrame',100); movMax = dsp.MovingMaximum(30); scope = timescope('SampleRate',100,... 'TimeSpanOverrunAction','Scroll',... 'TimeSpanSource','Property',... 'TimeSpan',10,'ShowGrid',true,... 'YLimits',[-4.5 4.5]);
Вычислите движущийся максимум

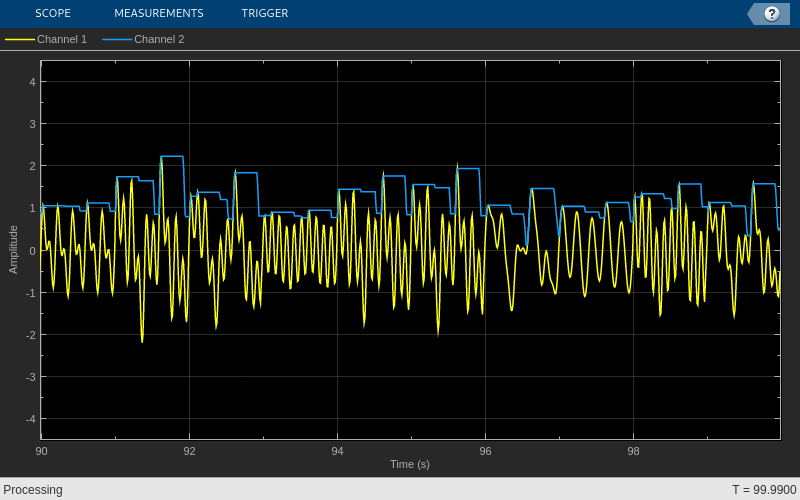

Каждый компонент синусоиды входного сигнала имеет различную амплитуду, которая меняется в зависимости от итерации. Используйте movMax объект определить максимальное значение текущей выборки и прошлых 29 выборок входного сигнала.
for index = 1:100 sin.Amplitude = rand(1,3); x = sum(sin(),2); xmax = movMax(x); scope([x,xmax]) end
Алгоритмы
Метод раздвижного окна
В методе раздвижного окна выход для каждой входной выборки является максимумом текущей выборки и Len - 1 предыдущая выборка. Len является длиной окна в выборках. Когда алгоритм вычисляет первый Len - 1 выходные параметры, длина окна является длиной данных, которые доступны.
Когда вы не задаете длину окна, алгоритм выбирает бесконечную длину окна. В этом режиме выход является максимумом текущей выборки и всех предыдущих выборок в канале.
Рассмотрите пример вычисления движущегося максимума потоковой передачи входные данные с помощью метода раздвижного окна. Алгоритм использует длину окна 4. С каждой входной выборкой, которая входит, окно длины 4 проходит данные.
Ссылки
[1] Боденхэм, декан. “Адаптивное обнаружение фильтрации и изменения для потоковой передачи данных”. PH.D. Тезис. Имперский колледж, Лондон, 2012.
Расширенные возможности
Смотрите также
Объекты
dsp.MedianFilter|dsp.MovingAverage|dsp.MovingMinimum|dsp.MovingRMS|dsp.MovingStandardDeviation|dsp.MovingVariance|powermeter
