Вычислите рабочий минимум

Вычислите рабочий минимум входа 3-на-2 матрицы, dsp_examples_u, использование блока Minimum.

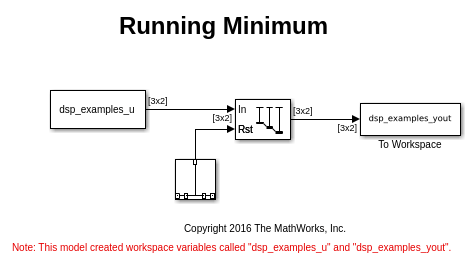

Откройте модель.

model = 'ex_runningminimum_ref';
open_system(model)

Входной параметр обработки устанавливается на Columns as channels (frame based). Блок обрабатывает вход как двухканальный сигнал с форматом кадра три. Рабочий минимум сбрасывается в t = 2 импульсом к порту Rst блока.

Запустите модель.

sim(model)

В Running режим, блок выводит минимальное значение по каждому каналу начиная с последнего сброса. В t = 2, происходит событие сброса. Минимальное значение во втором столбце превращается на 6, и затем 2, даже при том, что эти значения больше 1, который был минимальным значением начиная с предыдущего события сброса.

Закройте модель.

close_system(model)
