Открытая модель в качестве примера

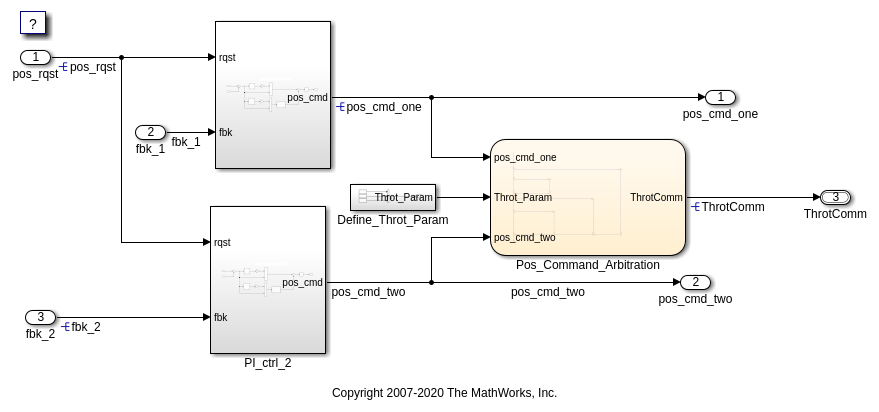

Откройте модель в качестве примера, rtwdemo_PCG_Eval_P2.

open_system('rtwdemo_PCG_Eval_P2')

Объявление данных

Большинство языков программирования требует, чтобы вы объявили данные и функции перед использованием их. Объявление задает:

Комбинация осциллографа и длительности является классом памяти. Если вы не вводите начальное значение, большинство компиляторов присваивает нулевое значение или нулевого указателя.

Поддерживаемые типы данных включают:

С классами памяти вы можете:

Управляйте данными в Simulink® и Stateflow®

Этот пример использует объекты данных задать настройки генерации кода для данных. В качестве альтернативы можно сохранить настройки в модели при помощи диалоговых окон. Оба метода позволяют полный контроль над типом данных и классом памяти. Можно использовать оба метода в одной модели.

Этот пример фокусируется на этих типах объектов данных:

Генератор кода использует объекты от базового рабочего пространства MATLAB или словаря данных Simulink. Можно создать и смотреть объекты с командами в командной строке или при помощи Model Data Editor или Model Explorer с Редактором Отображений Кода.

Как пример, смотрите определение Simulink.Signal объект pos_cmd_one, который модель создала в базовом рабочем пространстве:

Возвратитесь к Model Data Editor, переключите Фильтр с помощью кнопки выбора. Теперь таблица данных показывает эти сигнальные линии и объекты сигнала:

ThrotComm сигнал шины, который является инстанцированием Simulink.Bus объект ThrottleCommands. Если сигнал шины является невиртуальным, сигнал появляется как структура в коде С. Объекты шины не появляются в Model Data Editor. Однако можно смотреть объект в Model Explorer (Представление> Model Explorer).

Как в C, можно использовать определение шины (ThrottleCommands) создать несколько экземпляров структуры. В диаграмме модели сигнал шины появляется как широкая линия с центральными тире.

Объект данных имеет свойства, включая которые вы конфигурируете для симуляции и для генерации кода:

Используйте свойство Description задавать пользовательскую документацию для объектов данных.

Добавьте новые объекты данных

Можно создать объекты данных для именованных сигналов, состояний и параметров. Чтобы сопоставить объект данных с построением, построение должно иметь имя.

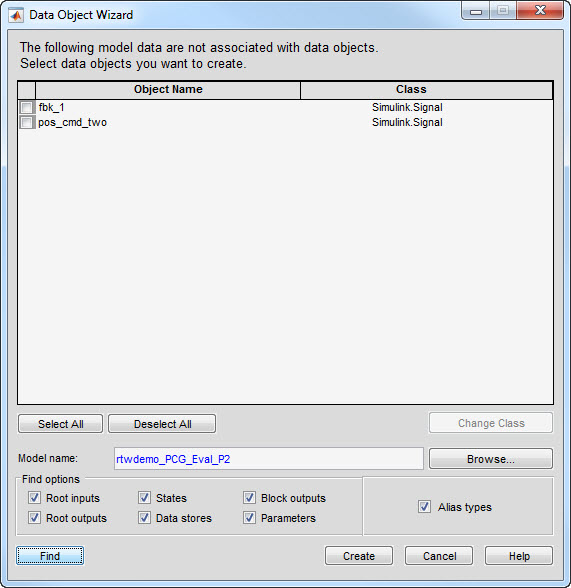

Инструмент Data Object Wizard находит построения, для которых вы можете создать объекты данных, и затем создаете объекты для вас. Модель в качестве примера включает два сигнала, которые не сопоставлены с объектами данных: fbk_1 и pos_cmd_two.

Найти сигналы и создать объекты данных для них:

1. Откройте мастер объекта данных.

dataobjectwizard('rtwdemo_PCG_Eval_P2')

2. Нажмите Find, чтобы найти построения кандидата.

3. Нажмите Select All, чтобы выбрать всех кандидатов.

4. Нажмите Create, чтобы создать объекты данных.

Мастер Объекта данных выполняет эквивалент следующих команд:

fbk_1 = Simulink.Signal;
fbk_1.Dimensions = 1;
fbk_1.DataType = 'double';
outport = get_param('rtwdemo_PCG_Eval_P2/fbk_1','PortHandles');
outport = outport.Outport;
set_param(outport,'MustResolveToSignalObject','on')

pos_cmd_two = Simulink.Signal;
pos_cmd_two.Dimensions = 1;
pos_cmd_two.DataType = 'double';
outport = get_param('rtwdemo_PCG_Eval_P2/PI_ctrl_2','PortHandles');
outport = outport.Outport;
set_param(outport,'MustResolveToSignalObject','on')

Сконфигурируйте объекты данных

Установите тип данных и класс памяти для каждого объекта данных. Чтобы сконфигурировать свойства объекта данных, смотрите соответствующую вкладку в Model Data Editor. Используйте представление Change выпадающий список, чтобы показать свойства проекта (такие как тип данных) и настройки генерации кода (такие как класс памяти).

В Model Data Editor смотрите вкладку Signals и нажмите кнопку дополнительной информации Show/refresh, чтобы отобразиться, информация для сигнала возражает, что Мастер Объекта данных создал. Затем сконфигурируйте эти свойства для объектов:

В качестве альтернативы можно использовать эти команды в командной строке, чтобы сконфигурировать объекты:

fbk_1.DataType = 'double';
fbk_1.StorageClass = 'ImportedExtern';

pos_cmd_two.DataType = 'double';
pos_cmd_two.StorageClass = 'ExportedGlobal';

Управляйте размещением файла данных о параметре

С Embedded Coder® можно управлять размещением файла определений для параметров и констант. Модель в качестве примера пишет определения параметра файлу eval_data.c.

Чтобы изменить размещение параметра и постоянных определений, установите опции размещения данных для настройки модели. В диалоговом окне Configuration Parameters сконфигурируйте опции на Генерации кода> панель Размещения Кода.

В модели в качестве примера смотрите панель Размещения Кода в диалоговом окне Configuration Parameters. Модель помещает определения данных в файл eval_data.c и объявления в файле eval_data.h.

Объявите параметры блоков, настраиваемые или встроенные

Можно управлять приспособляемостью по умолчанию параметров блоков в сгенерированном коде путем установки поведения параметра Значения по умолчанию параметра конфигурации модели.

Для модели в качестве примера поведение параметра по умолчанию установлено в Inlined. По умолчанию параметры блоков появляются в коде как числовые литеральные значения, не как переменные, сохраненные в памяти. Можно использовать Simulink.Parameter объекты заменить встраивание и приспособляемость заповедника для отдельных параметров.

Включите объекты данных сигнала в сгенерированном коде

Убедитесь что объекты данных сигнала (Simulink.Signal) появитесь в сгенерированном коде. Для отдельных сигнальных линий в модели выбор опция имя Сигнала, должен решить к объекту Сигнала Simulink явным образом разрешить имя сигнала к Simulink.Signal объект в рабочей области или словаре данных. В Model Data Editor, представлении Change набора к Code и установите флажок в столбце Твердости.

В качестве альтернативы можно выбрать опцию для всех сигналов в модели. В командной строке используйте disableimplicitsignalresolution функция.

Просмотрите объекты данных в сгенерированном коде

Сгенерируйте код из модели в качестве примера.

slbuild('rtwdemo_PCG_Eval_P2');

### Starting build procedure for: rtwdemo_PCG_Eval_P2
### Successful completion of code generation for: rtwdemo_PCG_Eval_P2

Build Summary

Top model targets built:

Model                Action          Rebuild Reason
=======================================================================================
rtwdemo_PCG_Eval_P2  Code generated  Code generation information file does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 11.036s

Создайте отчет генерации кода более легко просмотреть сгенерированные файлы. В Редакторе Simulink выберите параметр конфигурации модели Открытый Отчет Модели.

Можно получить доступ к этим сгенерированным файлам:

Например, просмотрите файл eval_data.c, который выделяет const память для глобальных переменных, которые соответствуют Simulink.Parameter объекты в базовом рабочем пространстве.

cfile = fullfile('rtwdemo_PCG_Eval_P2_ert_rtw','eval_data.c');
rtwdemodbtype(cfile,'/* Exported data definition */','* [EOF]',1,1)

/* Exported data definition */

/* Const memory section */
/* Definition for custom storage class: Const */
const real_T I_Gain = -0.03;
const real_T I_InErrMap[9] = { -1.0, -0.5, -0.25, -0.05, 0.0, 0.05, 0.25, 0.5,
  1.0 } ;

const real_T I_OutMap[9] = { 1.0, 0.75, 0.6, 0.0, 0.0, 0.0, 0.6, 0.75, 1.0 } ;

const real_T P_Gain = 0.74;
const real_T P_InErrMap[7] = { -1.0, -0.25, -0.01, 0.0, 0.01, 0.25, 1.0 } ;

const real_T P_OutMap[7] = { 1.0, 0.25, 0.0, 0.0, 0.0, 0.25, 1.0 } ;

/*
 * File trailer for generated code.
 *
 * [EOF]

Просмотрите алгоритм кода в модели step функция в файле rtwdemo_PCG_Eval_P2.c. Алгоритм использует имена объекта данных непосредственно.

cfile = fullfile('rtwdemo_PCG_Eval_P2_ert_rtw','rtwdemo_PCG_Eval_P2.c');
rtwdemodbtype(cfile,'/* Model step function */',...
    '/* Sum: ''<S2>/Sum3'' incorporates:',1,0);

/* Model step function */
void rtwdemo_PCG_Eval_P2_step(void)
{
  real_T Discrete_Time_Integrator1;
  real_T Discrete_Time_Integrator1_i;
  real_T rtb_IntegralGainShape;

  /* Sum: '<S2>/Sum2' incorporates:
   *  Inport: '<Root>/fbk_1'
   *  Inport: '<Root>/pos_rqst'
   */
  rtb_IntegralGainShape = *pos_rqst - fbk_1;

  /* DiscreteIntegrator: '<S2>/Discrete_Time_Integrator1' */
  if (rtwdemo_PCG_Eval_P2_DWork.Discrete_Time_Integrator1_SYSTE != 0) {
    /* DiscreteIntegrator: '<S2>/Discrete_Time_Integrator1' */
    Discrete_Time_Integrator1 =
      rtwdemo_PCG_Eval_P2_DWork.Discrete_Time_Integrator1_DSTAT;
  } else {
    /* DiscreteIntegrator: '<S2>/Discrete_Time_Integrator1' incorporates:
     *  Gain: '<S2>/Int Gain1'
     *  Lookup_n-D: '<S2>/Integral  Gain Shape'
     *  Lookup_n-D: '<S3>/Integral  Gain Shape'
     *  Product: '<S2>/Product3'
     */
    Discrete_Time_Integrator1 = I_Gain * look1_binlx(rtb_IntegralGainShape,
      (&(I_InErrMap[0])), (&(I_OutMap[0])), 8U) * rtb_IntegralGainShape * 0.001
      + rtwdemo_PCG_Eval_P2_DWork.Discrete_Time_Integrator1_DSTAT;
  }

  /* End of DiscreteIntegrator: '<S2>/Discrete_Time_Integrator1' */

Без классов памяти и других настроек генерации кода, которые объекты данных задают, сгенерированный код:

В отличие от этого пример кода показывает, что большинство структур данных по умолчанию было заменено пользовательскими объектами данных. Например, эти сигналы и параметры появляются как глобальные переменные в коде:

Однако локальная переменная rtb_IntegralGainShape и переменная состояния rtwdemo_PCG_Eval_P2_DWork.Discrete_Time_Integrator1_DSTAT все еще используйте структуры данных генератора кода. Объекты данных не существуют для этих сущностей.

Сохраните данные модели в словаре данных

Когда вы заканчиваете свой сеанс работы с MATLAB, переменные, которые вы создаете в базовом рабочем пространстве, не сохраняются. Чтобы постоянно сохранить объекты данных и объекты шины, рассмотрите соединение модели со словарем данных.

В качестве альтернативы, чтобы вручную переместить объекты в словарь данных, можно использовать программируемые команды:

% Create a list of the variables and objects that the target
% model uses.
usedVars = {Simulink.findVars('rtwdemo_PCG_Eval_P2').Name};
% Create a new data dictionary in your current folder. Link the model to
% this new dictionary.
dictObj = Simulink.data.dictionary.create('rtwdemo_PCG_Eval_dict.sldd');
set_param('rtwdemo_PCG_Eval_P2','DataDictionary','rtwdemo_PCG_Eval_dict.sldd')
% Import only the target variables from the base workspace to the data
% dictionary.
importFromBaseWorkspace(dictObj,'clearWorkspaceVars',true,'varList',usedVars);
saveChanges(dictObj);

Словарь данных постоянно хранит объекты, которые использует модель. Чтобы просмотреть содержимое словаря, кликните по значку данных модели в нижнем левом углу модели, затем щелкните по ссылке Словаря Данных. В панели Иерархии модели Model Explorer выберите узел Данных проектирования.

Разделение данных из модели предоставляет эти преимущества:

Одна модель, несколько наборов данных

Многоуровневые модели, один набор данных
