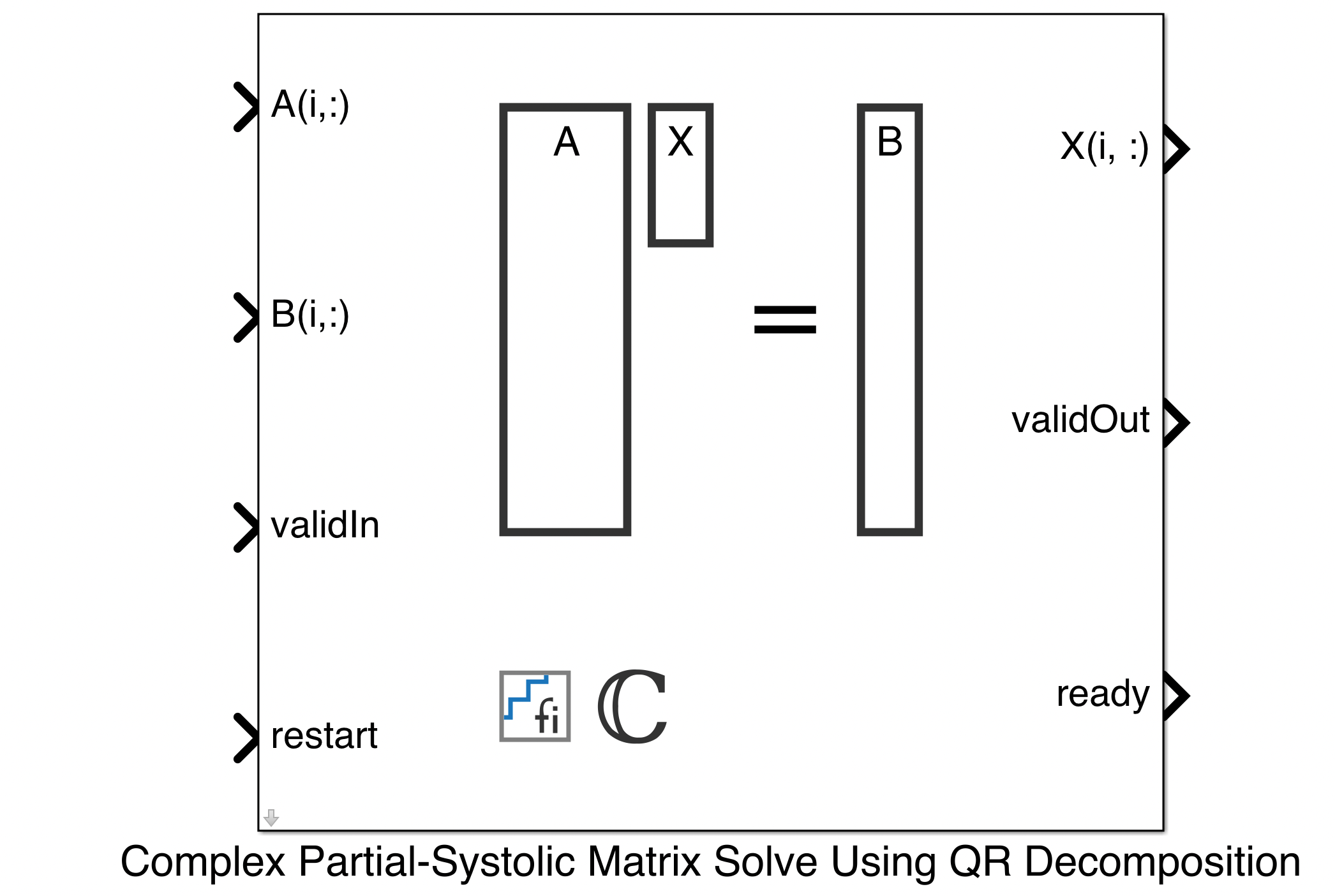

Complex Partial-Systolic Matrix Solve Using QR Decomposition
Вычислите значение x в A x = B для матриц с комплексным знаком с помощью разложения QR
- Библиотека:
Поддержка HDL Fixed-Point Designer / Матрицы и Линейная алгебра / Решатели Линейной системы
Описание
Блок Complex Partial-Systolic Matrix Solve Using QR Decomposition решает систему линейных уравнений A x = B с помощью разложения QR, где A и B являются матрицами с комплексным знаком. Чтобы вычислить x = A-1, установите B быть единичной матрицей.
Порты
Входной параметр
A(i,:) — Строки матричного A
вектор
Строки матричного A в виде вектора. A является m-by-n матрица где m ≥ 2 и m ≥ n. Если B является одним или двойным, A должен быть совпадающим типом данных как B. Если A является типом данных с фиксированной точкой, A должен быть подписан, использовать масштабирование двоичной точки и иметь тот же размер слова как B. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
Типы данных: single | double | fixed point
Поддержка комплексного числа: Да
B(i,:) — Строки матричного B
вектор
Строки матричного B в виде вектора. B является m-by-p матрица где m ≥ 2. Если A является одним или двойным, B должен быть совпадающим типом данных как A. Если B является типом данных с фиксированной точкой, B должен быть подписан, использовать масштабирование двоичной точки и иметь тот же размер слова как A. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
Типы данных: single | double | fixed point
validIn — Допустимы ли входные параметры
Boolean скаляр
Допустимы ли входные параметры в виде булева скаляра. Этот управляющий сигнал указывает, когда данные из A(i,:) и входных портов B(i,:) допустимы. Когда этим значением является 1 TRUE) и значением ready является 1 TRUE), блок получает значения во входных портах B(i,:) и A(i,:). Когда этим значением является 0 ложь), блок игнорирует входные выборки.
После отправки true
Сигнал validIn, может быть некоторая задержка, прежде чем ready будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока ready не установлен в false прежде, чем отправить другой true
Сигнал validIn.
Типы данных: Boolean
restart — Очистить ли внутренние состояния
Boolean скаляр
Очистить ли внутренние состояния в виде булева скаляра. Когда это значение равняется 1 (true), блок останавливает текущее вычисление и очищает все внутренние состояния. Когда это значение 0 (false) и validIn значение равняется 1 (true), блок начинает новый подкадр.
Типы данных: Boolean
Вывод
X(i, :) — Строки матричного X
скаляр | вектор
Строки матричного X, возвращенного как скаляр или вектор.
Типы данных: single | double | fixed point
validOut — Допустимы ли выходные данные
Boolean скаляр
Допустимы ли выходные данные, возвращенные как булев скаляр. Этот управляющий сигнал указывает, когда данные в выходном порту X(i,:) допустимы. Когда это значение равняется 1 (true), блок успешно вычислил строку матричного X. Когда это значение 0 (false), выходные данные не допустимо.
Типы данных: Boolean
ready — Готов ли блок
Boolean скаляр
Готов ли блок, возвращенный как булев скаляр. Этот управляющий сигнал указывает, когда блок готов к новым входным данным. Когда этим значением является 1 TRUE) и значением validIn является 1 TRUE), блок принимает входные данные в следующем временном шаге. Когда этим значением является 0 ложь), блок игнорирует входные данные в следующем временном шаге.
После отправки true
Сигнал validIn, может быть некоторая задержка, прежде чем ready будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока ready не установлен в false прежде, чем отправить другой true
Сигнал validIn.
Типы данных: Boolean
Параметры
Number of rows in matrices A and B — Количество строк во входных матрицах A и B
4
Количество строк во входных матрицах A и B в виде положительного скаляра с целочисленным знаком.
Программируемое использование
Параметры блоков:
m |
| Ввод: символьный вектор |
| Значения: положительный скаляр с целочисленным знаком |
Значение по умолчанию:
4 |
Number of columns in matrix A — Количество столбцов во входной матрице A
4
Количество столбцов во входной матрице A в виде положительного скаляра с целочисленным знаком.
Программируемое использование
Параметры блоков:
n |
| Ввод: символьный вектор |
| Значения: положительный скаляр с целочисленным знаком |
Значение по умолчанию:
4 |
Number of columns in matrix B — Количество столбцов во входной матрице B
1
Количество столбцов во входной матрице B в виде положительного скаляра с целочисленным знаком.
Программируемое использование
Параметры блоков:
p |
| Ввод: символьный вектор |
| Значения: положительный скаляр с целочисленным знаком |
Значение по умолчанию:
1 |
Regularization parameter — Параметр регуляризации
0 (значений по умолчанию) | неотрицательный скаляр
Параметр регуляризации в виде неотрицательного скаляра. Маленькие, положительные значения параметра регуляризации могут улучшить создание условий проблемы и уменьшать отклонение оценок. В то время как смещено, уменьшаемое отклонение оценки часто приводит к меньшей среднеквадратической ошибке, когда по сравнению с наименьшими квадратами оценивает.
Программируемое использование
Параметры блоков:
k |
| Ввод: символьный вектор |
| Значения: положительный скаляр с целочисленным знаком |
Значение по умолчанию:
0 |
Output datatype — Тип данных выходной матрицы X
fixdt(1,18,14) (значение по умолчанию) | double | single | fixdt(1,16,0) | <data type expression>
Тип данных выходной матрицы X в виде fixdt(1,18,14)'double'единственный, fixdt(1,16,0), или как заданное пользователями выражение типа данных. Тип может быть задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.
Программируемое использование
Параметры блоков:
OutputType |
| Ввод: символьный вектор |
Значения:
'fixdt(1,18,14)' | 'double' | 'single' | 'fixdt(1,16,0)' | '<data type expression>' |
Значение по умолчанию:
'fixdt(1,18,14)' |
Примеры модели
Алгоритмы
Выбор метода внедрения
Частично-систолические реализации приоритизируют скорость расчетов по пространственным ограничениям, в то время как разорванные реализации приоритизируют пространственные ограничения за счет скорости операций. Следующая таблица иллюстрирует компромиссы между реализациями, доступными для матричных разложений и систем решения линейных уравнений.
| Реализация | Готовый | Задержка | Область | Демонстрационный блок или пример |
|---|---|---|---|---|
| Систолический | C | On | O (m n2) | Реализуйте эффективное оборудованием разложение QR Используя CORDIC в систолическом массиве |
| Частично-систолический | C | O (m) | O (n2) | |
| Частично-систолический с упущением фактора | C | On | O (n2) | Фиксированная точка оптимизированный HDL формирователь луча Ответа без Искажений Минимального Отклонения (MVDR) |
| Пакет | On | O (mn2) | On |
Где C является константой, пропорциональной размеру слова данных, m является количеством строк в матричном A, и n является количеством столбцов в матричном A.
Расширенные возможности
Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.
Этот блок имеет одну, архитектуру HDL по умолчанию.
| Общий | |
|---|---|
| ConstrainedOutputPipeline | Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. |
| InputPipeline | Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. |
| OutputPipeline | Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. |
Типы данных с фиксированной точкой поддержек только.
Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
A и B должны быть подписаны, использовать масштабирование двоичной точки и иметь тот же размер слова. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
Смотрите также
Complex Burst Matrix Solve Using QR Decomposition | Complex Partial-Systolic Matrix Solve Using Q-less QR Decomposition | Real Partial-Systolic Matrix Solve Using QR Decomposition
