findPlotter

Возвращаемый массив плоттеров сопоставлен с театральным графиком

свернуть все на странице

Синтаксис

p = findPlotter(tp)
p = findPlotter(tp,Name,Value)

Описание

p = findPlotter(tp) возвращает массив плоттеров, сопоставленных с театральным графиком, tp.

Примечание

В общем случае это быстрее, чтобы использовать плоттеры непосредственно от методов создания плоттера theaterPlotИспользование findPlotter когда это в противном случае неудобно, чтобы использовать указатели плоттера непосредственно.

пример

p = findPlotter(tp,Name,Value) задает один или несколько Name,Value парные аргументы, требуемые соответствовать для театрального графика.

Примеры

свернуть все

Скрипт Open Live Script

Создайте театральный график и сгенерируйте плоттеры платформы и обнаружение. Установите значение Tag свойство плоттера обнаружения к 'radPlot'.

tp = theaterPlot('XLim',[0, 90],'YLim',[-35, 35]);
detectionPlotter(tp,'DisplayName','Radar Detections','Tag','radPlot');
platformPlotter(tp, 'DisplayName', 'Platforms');

Используйте findPlotter определять местоположение плоттера обнаружения на основе его Tag свойство.

radarPlotter = findPlotter(tp,'Tag','radPlot')
radarPlotter =
  DetectionPlotter with properties:

       HistoryDepth: 0
             Marker: 'o'
         MarkerSize: 6
    MarkerEdgeColor: [0 0 0]
    MarkerFaceColor: 'none'
           FontSize: 10
        LabelOffset: [0 0 0]
    VelocityScaling: 1
                Tag: 'radPlot'
        DisplayName: 'Radar Detections'

Используйте плоттер обнаружения, чтобы отобразить расположенные объекты.

plotDetection(radarPlotter, [30, 5, 0; 30, -20, 0; 30, 15, 0]);

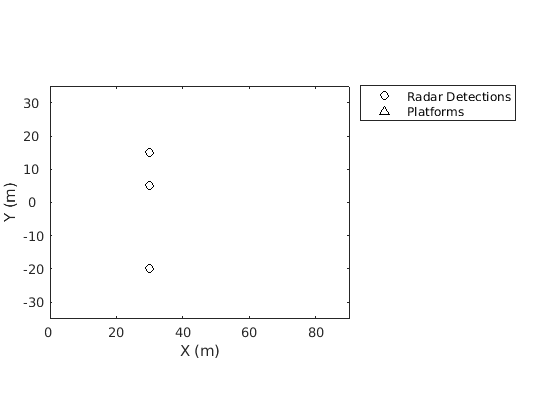

Figure contains an axes. The axes contains 2 objects of type line. These objects represent Radar Detections, Platforms.

Входные параметры

свернуть все

Театральный график в виде theaterPlot объект.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Tag','thisPlotter'

Отобразите имя плоттера, чтобы найти в виде разделенной запятой пары, состоящей из 'DisplayName' и вектор символов или строковый скаляр. DisplayName имя плоттера, которое появляется в легенде. Чтобы совпадать с недостающими записями легенды, задайте DisplayName как ''.

Тег плоттера, чтобы найти в виде разделенной запятой пары, состоящей из 'Tag'вектор символов или строковый скаляр. По умолчанию плоттеры имеют Tag свойство со значением по умолчанию 'PlotterN', где N является целым числом, которое соответствует N th, плоттер, сопоставленный с театром, строят tp.

Смотрите также

| |

Введенный в R2018b
