Число Эйлера бинарного изображения
eul = bweuler(BW,conn)BW. Число Эйлера (также известный как Эйлеровую характеристику) является общим количеством объектов в изображении минус общее количество отверстий в тех объектах. conn задает возможность соединения. Объекты являются соединенными наборами on пиксели, то есть, пиксели, имеющие значение 1.

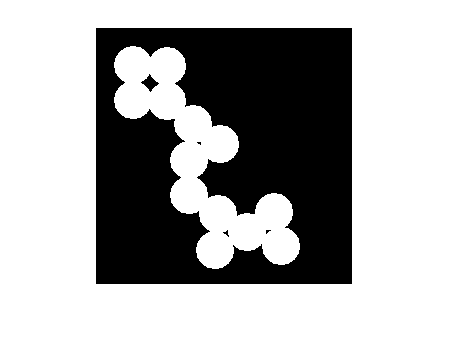

Считайте бинарное изображение в рабочую область и отобразите его.
BW = imread('circles.png');
imshow(BW)
Вычислите Число Эйлера. В этом примере затрагивают все круги, таким образом, они создают один объект. Объект содержит четыре "отверстия", которые являются черными областями, созданными касающимися кругами. Таким образом Число Эйлера 1 минус 4, или-3.
bweuler(BW)
ans = -3
bweuler вычисляет Число Эйлера путем рассмотрения шаблонов выпуклости и вогнутости в локальных окружениях 2 на 2. См. [2] для обсуждения используемого алгоритма.
[1] Рог, Бертольд П. К., Робот-Визайон, Нью-Йорк, McGraw-Hill, 1986, стр 73-77.
[2] Пратт, Уильям К., Цифровая обработка изображений, Нью-Йорк, John Wiley & Sons, Inc., 1991, p. 633.
