checkerboard

Создайте изображение шахматной доски

свернуть все на странице

Синтаксис

I = checkerboard
I = checkerboard(n)
I = checkerboard(n,p,q)

Описание

пример

I = checkerboard создает 8 8 квадратное изображение шахматной доски, которое имеет четыре идентифицируемых угла. Шаблон шахматной доски составлен из мозаик. Каждая мозаика содержит четыре квадрата, каждого со значением по умолчанию 10 пикселей за сторону. Светлые квадраты на левой половине шахматной доски являются белыми. Светлые квадраты на правильной половине шахматной доски являются серыми.

TILE = [DARK LIGHT; LIGHT DARK]

пример

I = checkerboard(n) создает 8 8 квадратное изображение шахматной доски, где каждый квадрат имеет n пиксели на сторону.

пример

I = checkerboard(n,p,q) создает прямоугольное изображение шахматной доски где p задает количество строк мозаик и q задает количество столбцов мозаик. Если вы не используете q, количество значений по умолчанию столбцов к p и шахматная доска является квадратной. Каждый квадрат имеет n пиксели на сторону.

Примеры

свернуть все

Скрипт Open Live Script

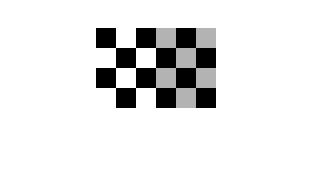

Создайте шахматную доску, где сторона каждого квадрата составляет 20 пикселей в длине.

I = checkerboard(20);

Отобразите шахматную доску.

imshow(I)

Figure contains an axes. The axes contains an object of type image.

Скрипт Open Live Script

Создайте прямоугольную шахматную доску, которая является 2 мозаиками высоко и 3 широкими мозаиками. Сторона каждого квадрата составляет 20 пикселей в длине.

J = checkerboard(20,2,3);

Отобразите шахматную доску.

figure
imshow(J)

Figure contains an axes. The axes contains an object of type image.

Скрипт Open Live Script

Создайте черно-белую шахматную доску с размером мозаики по умолчанию и количеством по умолчанию строк и столбцов.

K = (checkerboard > 0.5);

Отобразите шахматную доску.

figure
imshow(K)

Figure contains an axes. The axes contains an object of type image.

Входные параметры

свернуть все

Длина стороны в пикселях каждого квадрата в шаблоне шахматной доски в виде положительного целого числа.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Количество строк мозаик в шаблоне шахматной доски в виде положительного целого числа. С тех пор существует четыре квадрата на мозаику, существует 2*p строки квадратов в шахматной доске.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Количество столбцов мозаик в шаблоне шахматной доски в виде положительного целого числа. Если вы не используете q, значения по умолчанию значения к p и шахматная доска является квадратной. С тех пор существует четыре квадрата на мозаику, существует 2*q столбцы квадратов в шахматной доске.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

свернуть все

Прямоугольное изображение с шаблоном шахматной доски, возвращенным как 2D числовой массив. Светлые квадраты на левой половине шахматной доски являются белыми. Светлые квадраты на правильной половине шахматной доски являются серыми.

Типы данных: double

Смотрите также

|

Представлено до R2006a
