Создайте настраиваемый многоугольный ROI
roi = drawpolygonPolygon Объект ROI и включает интерактивный рисунок многоугольной видимой области (ROI) на текущей системе координат.
Чтобы чертить ROI, расположите указатель на изображение. Курсор превращается в форму fleur. Щелкните, чтобы чертить вершины многоугольника и перетащить, чтобы провести линии между вершинами. Чтобы закончить ROI, дважды кликните кнопку мыши. Для получения дополнительной информации об использовании ROI, включая горячие клавиши и опции контекстного меню, смотрите Советы.
Примечание
drawpolygon функция удобства для создания Polygon Объект ROI. Если вы создаете объект ROI непосредственно, вызывая Polygon, необходимо вызвать draw возразите функции, чтобы включить интерактивный рисунок ROI. В отличие от этого drawpolygon функция создает объект ROI и вызывает draw возразите функции для вас. Какой бы ни способ, которым вы создаете ROI, вы используете свойства объектов, объектные функции и уведомления о событии, чтобы настроить его внешний вид и поведение. Для получения дополнительной информации об использовании этих возможностей смотрите Советы.
roi = drawpolygon(___,Name,Value)

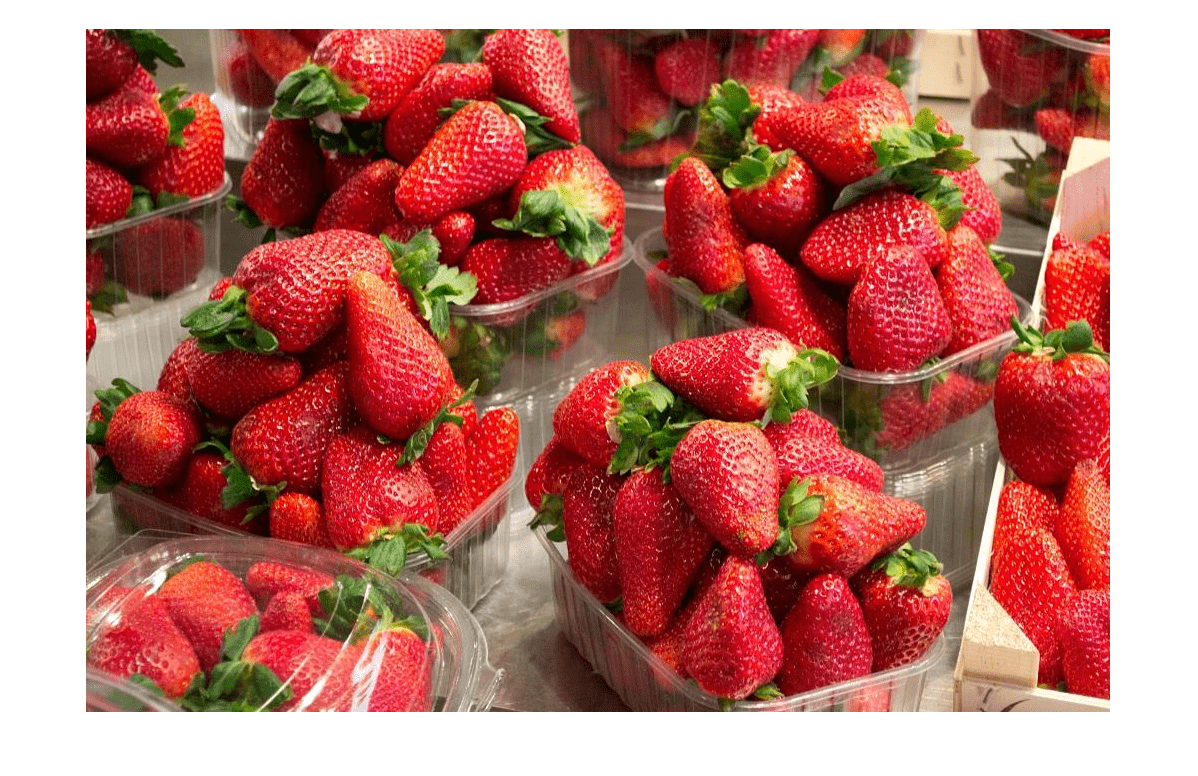

Считайте изображение в рабочую область и отобразите ее.
imshow(imread('strawberries.jpg'))

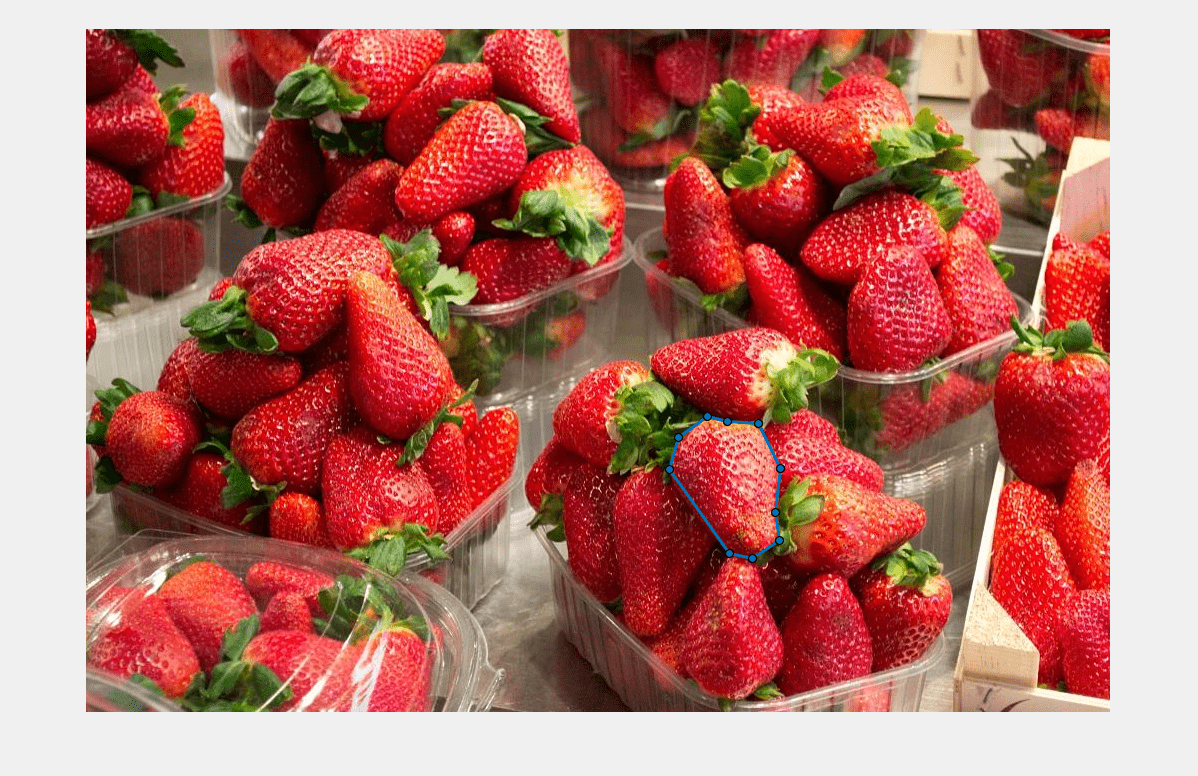

Чертите многоугольный ROI на изображении. Используйте пару "имя-значение" 'FaceAlpha', чтобы сделать поверхность ROI прозрачной.
h = drawpolygon('FaceAlpha',0);

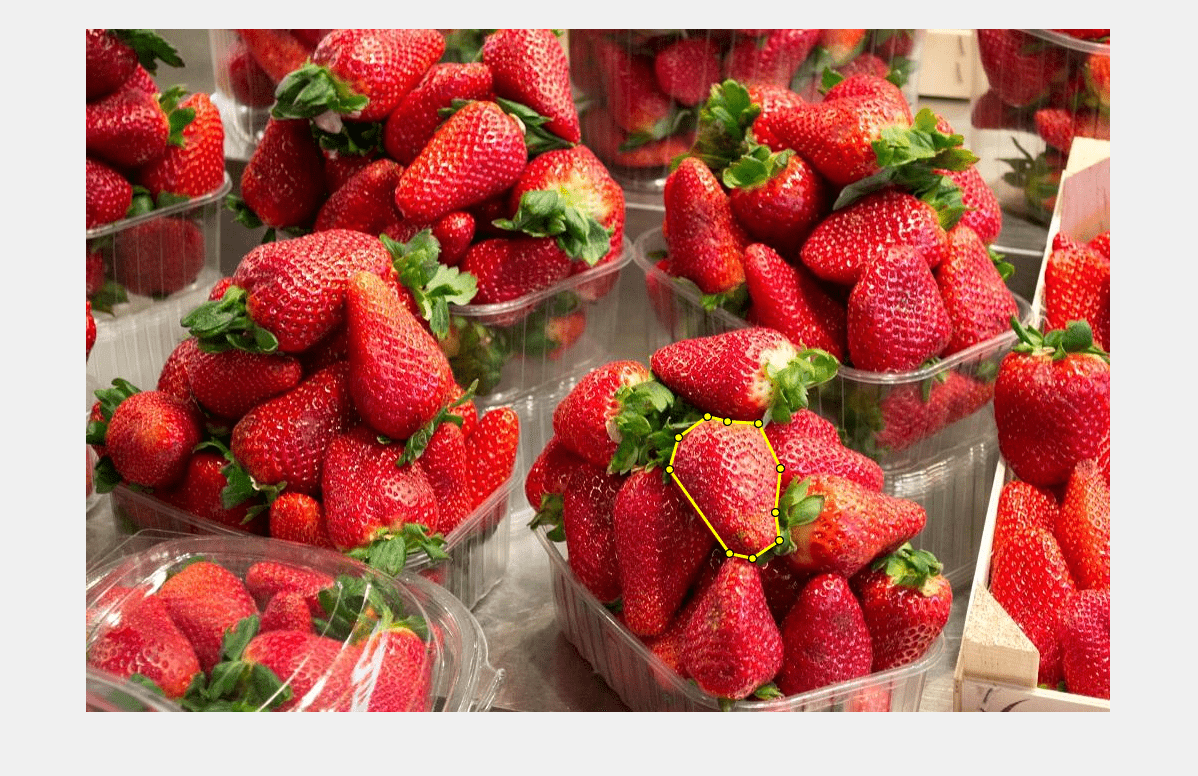

Измените цвет схемы многоугольника путем установки свойства 'Color' ROI.
h.Color = 'yellow';

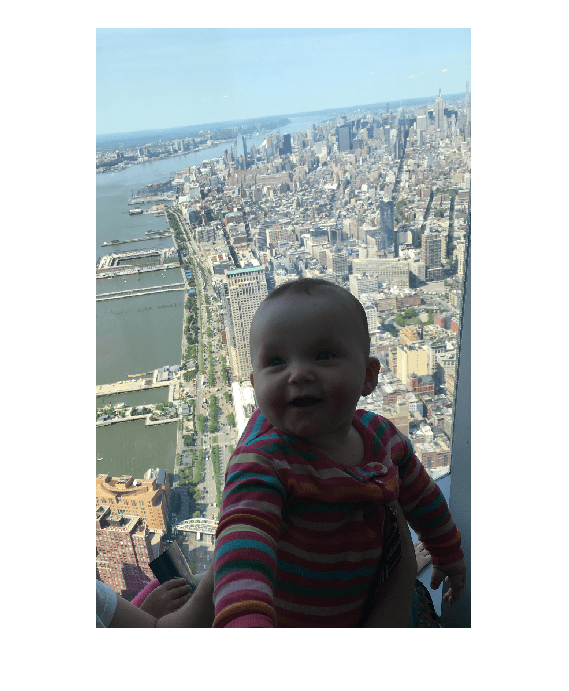

Считайте изображение в рабочую область и отобразите его.
I = imread('baby.jpg');
figure
imshow(I)
Чертите многоугольный ROI по изображению, с помощью Position параметр, чтобы задать местоположение вершин.
my_vertices = [500 500;400 600;400 700;500 800;600 800;700 700; 700 600];
h = drawpolygon('Position',my_vertices);
Считайте изображение в рабочую область.
I = imread('cameraman.tif'); Отобразите изображение.
imshow(I);
Чертите многоугольный ROI на изображении.
roi = drawpolygon('Color','r');
Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]); case{'ROIMoved'} disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]); end end
ROI поддерживает следующую интерактивность, включая горячие клавиши.
| Поведение | Горячая клавиша |
|---|---|
| Заставьте проведенную линию огрызаться на 15 углов степени. | Удержите клавишу Shift при рисовании. |
| Закончите чертить (близко) ROI. | Дважды кликните, который добавляет новую вершину в позиции указателя и чертит линию к первой вершине, чтобы закрыть многоугольник. Нажмите Enter, который добавляет новую вершину в позиции указателя и чертит линию к первой вершине, чтобы закрыть многоугольник. Щелкните правой кнопкой, который не добавляет новую вершину, но закрывает многоугольник от предыдущей вершины. Указатель положения по первой вершине и нажатию кнопки. |
| Отмена, чертящая ROI. | Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Position поле . |
| Добавьте новую вершину к ROI. | Расположите указатель над ребром ROI и дважды кликните. Расположите указатель над ребром ROI, щелкните правой кнопкой и выберите Add Vertex из контекстного меню. |
| Удалите последний раз добавленную вершину, но продолжите чертить. | Нажмите Backspace. Функция перерисовывает линию от предыдущей вершины до текущего положения указателя. Можно только отступить до первой вершины, которую вы чертили. |
| Измените размер (изменяют) ROI | Указатель положения по вершине и затем перетаскивает. Добавьте новую вершину к ROI и затем перетащите. Удалите вершину. ROI перерисовывает линию, соединяющую две соседних вершины. |
| Переместите ROI. | Расположите указатель над ROI (не на вершине). Указатель превращается в форму fleur. Перетащите, чтобы переместить ROI. |
| Удалите ROI. | Расположите указатель где угодно на ROI и щелкните правой кнопкой. Выберите Delete Polygon из контекстного меню. Можно также удалить ROI с помощью delete объектная функция. |
drawpolygon функция возвращает Polygon Объект ROI. После создания используйте эти возможности объекта настроить внешний вид и поведение ROI.
Свойства объектов — ROI возражает свойствам поддержки, которые изменяют их внешний вид или поведение. Например, чтобы изменить цвет roi к желтому, устанавливает его Color свойство, roi.Color = 'yellow'.
Объектные функции — объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если вы хотите приостановить командную строку MATLAB после создания ROI, вызовите wait объектная функция.
Уведомления о событии — объекты ROI могут уведомить ваш код, когда определенные события, такой как перемещаемый или кликнувший, происходят с ROI. Чтобы получить эти уведомления, используйте addlistener возразите функции, чтобы настроить listeners для определенных событий. В прослушивателе задайте событие, такое как 'ROIMoved', и функция обратного вызова, которая выполняется, когда событие имеет место. Когда ROI уведомляет ваше приложение через прослушиватель, это возвращает данные, характерные для события. Например, с 'ROIMoved' событие, объект ROI возвращает свое предыдущее положение и свое текущее положение.
Для примера использования прослушивателей события с Polygon возразите, смотрите Настроенный Прослушиватель для Событий ROI Многоугольника. Для получения дополнительной информации об этих возможностях, смотрите Polygon объектная документация.
