imclose

Морфологически близкое изображение

Синтаксис

J = imclose(I,SE)

J = imclose(I,nhood)

Описание

J = imclose(I,SE) выполняет морфологическое закрытие на полутоновом или бинарном изображении I, возвращая закрытое изображение, J. SE один объект элемента структурирования, возвращенный strel или offsetstrel функции. Морфологическая операция закрытия является расширением, сопровождаемым эрозией, с помощью того же элемента структурирования для обеих операций.

J = imclose(I,nhood) закрывает изображение I, где nhood матрица 0s и 1s, который задает окружение элемента структурирования. imclose функция определяет центральный элемент окружения floor((size(nhood)+1)/2).

Этот синтаксис эквивалентен, чтобы приложить (я, strel(nhood)).

Примеры

свернуть все

Используйте морфологическое закрытие, чтобы заполнить разрывы в изображении

Скрипт Open Live Script

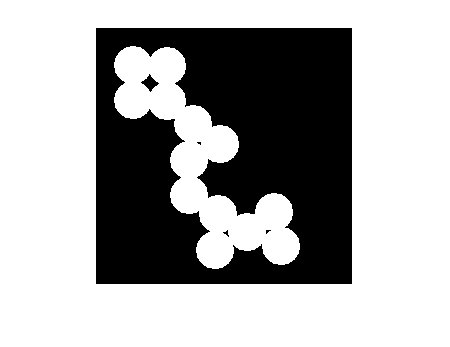

Считайте бинарное изображение в рабочую область и отобразите ее.

originalBW = imread('circles.png');
imshow(originalBW);

Figure contains an axes. The axes contains an object of type image.

Создайте дискообразный элемент структурирования. Используйте дисковый элемент структурирования, чтобы сохранить круговую природу объекта. Задайте радиус 10 пикселей так, чтобы самый большой разрыв был заполнен.

se = strel('disk',10);

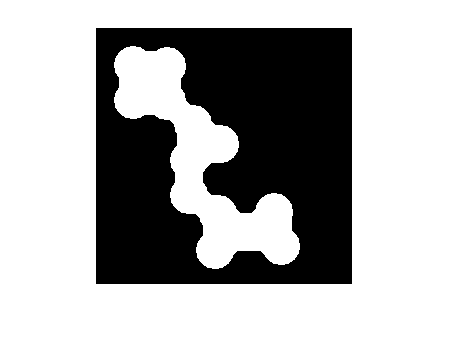

Выполните морфологическую операцию закрытия на изображении.

closeBW = imclose(originalBW,se);
figure, imshow(closeBW)

Figure contains an axes. The axes contains an object of type image.

Входные параметры

свернуть все

`I` — Введите изображение
полутоновое изображение | бинарное изображение

Введите изображение в виде полутонового изображения или бинарного изображения любой размерности.

`SE` — Структурирование элемента
`strel` возразите | `offsetstrel` объект

Структурирование элемента в виде одного strel объект или offsetstrel объект. Если изображение I тип данных logical, затем элемент структурирования должен быть плоским.

`nhood` — Структурирование окружения элемента
матрица `0`s и `1`s

Структурирование окружения элемента в виде матрицы 0s и 1s.

Пример: [0 1 0; 1 1 1; 0 1 0]

Выходные аргументы

свернуть все

`J` — Закрытое изображение
полутоновое изображение | бинарное изображение

Закрытое изображение, возвращенное как полутоновое изображение или бинарное изображение. J имеет тот же класс как входное изображение I.

Вопросы совместимости

развернуть все

`imclose` цвет границы изображения клавиатур

Поведение изменяется в R2017a

Начиная в R2017a, imclose заполняет входной цвет границы изображения наполовину размер элемента структурирования. Дополнение изображения удаляет артефакты границы, когда существуют приоритетные пиксели около контура входного изображения.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

imclose поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, imclose генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию эффективности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите, что Генерация кода пользуется Разделяемой Библиотекой.
Входное изображение I должно быть 2D или 3-D.

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.

Указания и ограничения по применению:

Входное изображение I должно быть 2D или 3-D.

Массивы графического процессора
Ускорьте код путем работы графического процессора (GPU) с помощью Parallel Computing Toolbox™.

Указания и ограничения по применению:

gpuArray введите должен иметь тип uint8 или logical.
Элемент структурирования SE должно быть плоским и 2D.

Для получения дополнительной информации смотрите Обработку изображений на графическом процессоре.
