impixelregion

Инструмент Pixel Region

свернуть все на странице

Синтаксис

impixelregion
impixelregion(h)
htool = impixelregion(___)

Описание

Используйте impixelregion функция, чтобы создать инструмент Pixel Region в новом окне рисунка. Инструмент Pixel Region является помощью исследовать пиксельные значения изображений.

Инструмент Pixel Region отображает экстремальное представление крупным планом небольшой области пикселей в целевом изображении. Инструмент накладывает прямоугольник, названный пиксельным прямоугольником области, по целевому изображению. Чтобы просмотреть пиксели в различной области, перетащите прямоугольник по целевому изображению или прокрутите инструмент Pixel Region. Можно изменить размер пиксельного прямоугольника области, чтобы изменить разрешение пикселей в инструменте Pixel Region. Если размер пикселей позволяет, инструмент накладывает числовое значение пикселя по каждому пикселю.

пример

impixelregion создает инструмент Pixel Region, сопоставленный с изображением, отображенным в текущей фигуре, названной целевым изображением.

impixelregion(h) создает инструмент Pixel Region на рисунке, заданном указателем h.

htool = impixelregion(___) возвращает htool, указатель на фигуру инструмента Pixel Region.

Примеры

свернуть все

Скрипт Open Live Script

Отобразите изображение.

imshow('peppers.png')

Создайте пиксельный инструмент области в новом окне рисунка. Инструмент сопоставляет с изображением в текущей фигуре.

impixelregion

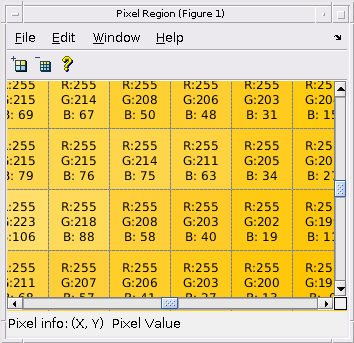

Figure Pixel Region (Figure 1) contains an axes and other objects of type uipanel, uitoolbar, uimenu. The axes contains 53 objects of type line, image, text.

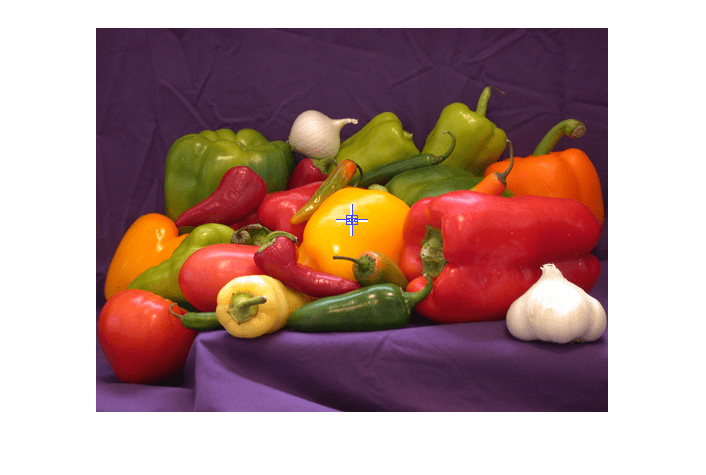

Figure contains an axes. The axes contains 12 objects of type line, patch, image.

Входные параметры

свернуть все

Обработайте к фигуре, осям, uipanel, или объекту растровой графики в виде указателя. Если h оси или указатель фигуры, impixelregion использует первое изображение, возвращенное findobj(H,'Type','image').

Выходные аргументы

свернуть все

Обработайте к фигуре инструмента Pixel Region, возвращенной как указатель.

Советы

  • Чтобы получить более близкое представление пикселей, отображенных в инструменте, используйте кнопки изменения масштаба на панели инструментов инструмента Pixel Region.

  • Чтобы получить текущее положение пиксельного прямоугольника области, щелкните правой кнопкой по прямоугольнику и выберите Copy Position из контекстного меню. Инструмент Pixel Region копирует четырехэлементный радиус-вектор в буфер обмена. Чтобы изменить цвет пиксельного прямоугольника области, щелкните правой кнопкой и выберите Set Color.

  • Чтобы создать инструмент Pixel Region, который может быть встроен в существующее окно рисунка или uipanel, использовать impixelregionpanel.

Смотрите также

| |

Представлено до R2006a
