Добавьте аннотации, чтобы строить диаграмму

Аннотации являются дополнительной информацией, добавленной к графику, чтобы помочь идентифицировать важную информацию. Этот пример сначала объясняет различные типы аннотаций, и затем показывает вам, как добавить круги и стрелки с текстом к графику.

Типы аннотаций

Используйте annotation функция, чтобы добавить аннотации в график. Первый вход к функции задает тип аннотации, которую вы хотите создать.

  • Если вы задаете тип как 'line'Стрелка, 'doublearrow', или 'textarrow', затем второй вход является запуском и окончанием x положения аннотации. Третий вход является запуском и окончанием y положения аннотации. Например, annotation('line',[x_begin x_end],[y_begin y_end]).

  • Если вы задаете тип как 'rectangle', 'ellipse', или 'textbox', затем второй аргумент является местоположением и размером. Например, annotation('rectangle',[x y w h]).

Использование аннотаций нормировало модули фигуры и может охватить несколько осей на рисунке.

Создайте простой график

Задайте и функции построения графика f(x) и g(x).

x = -3.0:0.01:3.0;
f = x.^2;
g = 5*sin(x) + 5;

figure
plot(x,f)
hold on
plot(x,g)
hold off

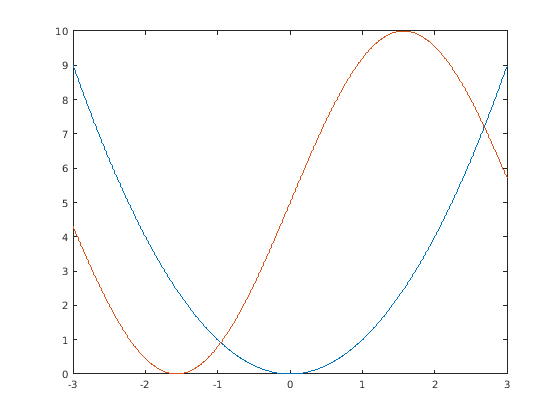

Figure contains an axes. The axes contains 2 objects of type line.

Круговые аннотации

Добавьте круг в график, чтобы подсветить где f(x) и g(x) равны. Чтобы создать круг, используйте 'ellipse' опция для типа аннотации.

Настройте круг путем установки свойств основного объекта. Возвратите Ellipse возразите как выходной аргумент от annotation функция. Затем свойства доступа объекта с помощью записи через точку. Например, установите Color свойство.

elps = annotation('ellipse',[.84 .68 .05 .05])
elps =
  Ellipse with properties:

        Color: [0 0 0]
    FaceColor: 'none'
    LineStyle: '-'
    LineWidth: 0.5000
     Position: [0.8400 0.6800 0.0500 0.0500]
        Units: 'normalized'

  Show all properties

elps.Color = [0 0.5 0.5];

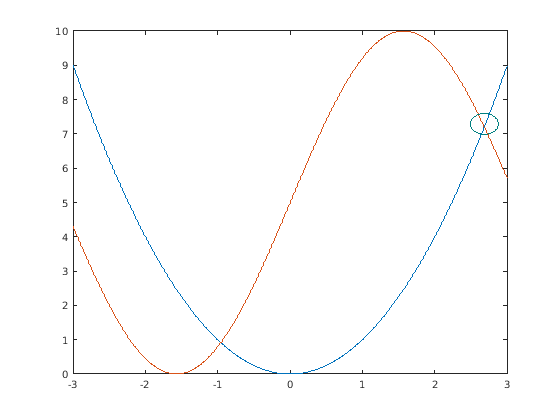

Figure contains an axes. The axes contains 2 objects of type line.

Аннотации стрелки с текстом

Добавьте стрелку с текстом в график с помощью 'textarrow' опция для типа аннотации.

Можно настроить стрелку с текстом путем установки свойств основного объекта. Возвратите TextArrow возразите как выходной аргумент от annotation функция. Затем свойства доступа объекта с помощью записи через точку. Например, установите String свойство к требуемому тексту и Color свойство к значению цвета.

ta = annotation('textarrow', [0.76 0.83], [0.71 0.71])
ta =
  TextArrow with properties:

       String: {''}
     FontName: 'Helvetica'
     FontSize: 10
        Color: [0 0 0]
    TextColor: [0 0 0]
    LineStyle: '-'
    LineWidth: 0.5000
    HeadStyle: 'vback2'
     Position: [0.7600 0.7100 0.0700 0]
        Units: 'normalized'
            X: [0.7600 0.8300]
            Y: [0.7100 0.7100]

  Show all properties

ta.String = 'f(x) = g(x) ';
ta.Color = [0 0.5 0.5];

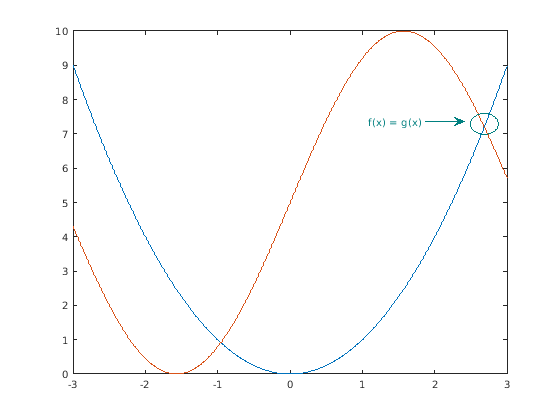

Figure contains an axes. The axes contains 2 objects of type line.
