Создайте 2D график

Постройте простой график и подпишите оси. Настройте внешний вид построенных линий путем изменения цвета линии, стиля линии, и добавления маркеров.

Построение графика

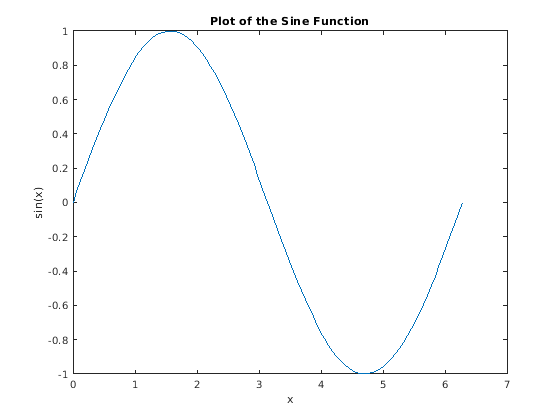

Постройте двумерный график с помощью plot функция. Например, постройте значение синусоидальной функции от 0 до 2π.

x = linspace(0,2*pi,100);
y = sin(x);
plot(x,y)

Подпишите оси и добавьте заголовок.

xlabel('x')
ylabel('sin(x)')
title('Plot of the Sine Function')

Figure contains an axes. The axes with title Plot of the Sine Function contains an object of type line.

Построение нескольких графиков

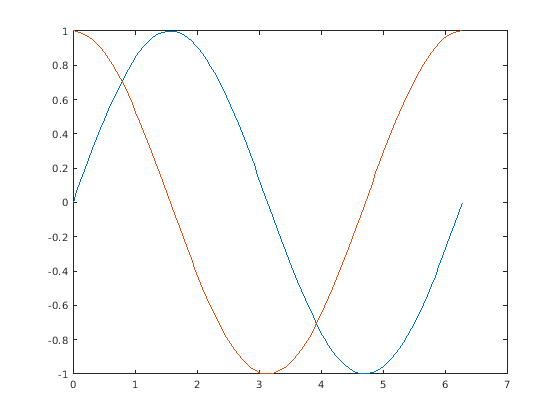

По умолчанию MATLAB очищает фигуру перед каждой командой графического вывода. Используйте figure команда, чтобы создать новое окно фигуры. Можно построить несколько графиков с помощью hold on команда. Пока вы не используете hold off или закройте окно, все графики появляются в окне текущей фигуры.

figure
x = linspace(0,2*pi,100);
y = sin(x);
plot(x,y)

hold on
y2 = cos(x);
plot(x,y2)
hold off

Figure contains an axes. The axes contains 2 objects of type line.

Измените внешний вид линии

Можно изменить цвет линии, стиль линии, или добавить маркеры включением дополнительной спецификации линии при вызове plot функция. Например:

  • ':' строит пунктирный график.

  • 'g:' строит зеленый, пунктирный.

  • 'g:*' строит зеленый, пунктирный с маркерами-звездочками.

  • '*' маркеры-звездочки без линии графиков.

Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (цвет линии, стиль и маркер). Для получения дополнительной информации о различных параметрах стиля, смотрите plot функциональная страница.

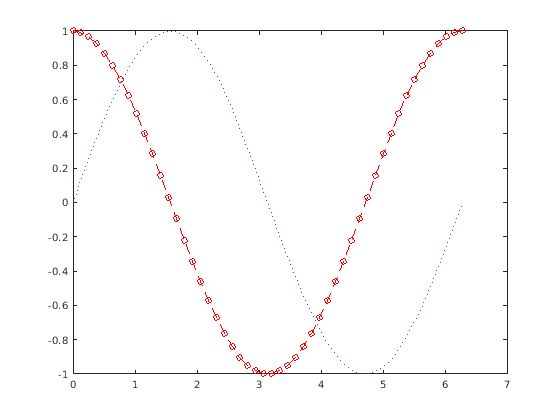

Например, постройте пунктирный график. Добавьте второй график, который использует пунктирное, красную линию с круговыми маркерами.

x = linspace(0,2*pi,50);
y = sin(x);
plot(x,y,':')

hold on
y2 = cos(x);
plot(x,y2,'--ro')
hold off

Figure contains an axes. The axes contains 2 objects of type line.

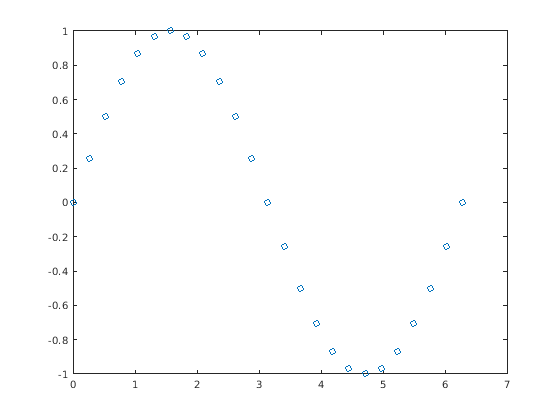

Постройте только точки данных путем исключения опции стиля линии от спецификации линии.

x = linspace(0,2*pi,25);
y = sin(x);
plot(x,y,'o')

Figure contains an axes. The axes contains an object of type line.

Измените свойства линии

Также можно настроить внешний вид графика путем изменения свойств Line объект раньше создавал график.

Постройте график. Присвойте Line объект создается к переменной ln. Отображение показывает обычно используемые свойства, такие как Color, LineStyle, и LineWidth.

x = linspace(0,2*pi,25);
y = sin(x);
ln = plot(x,y)
ln =
  Line with properties:

              Color: [0 0.4470 0.7410]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x25 double]
              YData: [1x25 double]
              ZData: [1x0 double]

  Show all properties

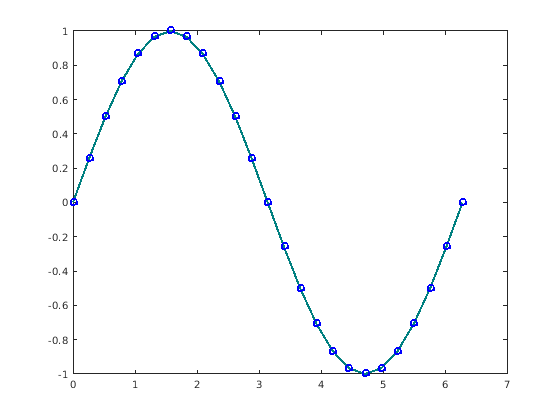

Чтобы получить доступ к отдельным свойствам, используйте запись через точку. Например, измените ширину линии в 2 точки и установите цвет линии на значение цвета триплета RGB в этом случае [0 0.5 0.5]. Добавьте синие, круговые маркеры.

ln.LineWidth = 2;
ln.Color = [0 0.5 0.5];
ln.Marker = 'o';
ln.MarkerEdgeColor = 'b';

Figure contains an axes. The axes contains an object of type line.
