angle
Phase angle
Синтаксис
Описание
Примеры
Величина и фаза комплексного числа
Создайте комплексное число и вычислите его величину и фазу.
z = 2*exp(i*0.5)
z = 1.7552 + 0.9589i
r = abs(z)
r = 2
theta = angle(z)
theta = 0.5000
Фаза БПФ
Создайте сигнал, который состоит из двух синусоид частот 15 Гц и 40 Гц. Первая синусоида имеет фазу , и второе имеет фазу . Произведите сигнал на уровне 100 Гц в течение одной секунды.
fs = 100; t = 0:1/fs:1-1/fs; x = cos(2*pi*15*t - pi/4) - sin(2*pi*40*t);

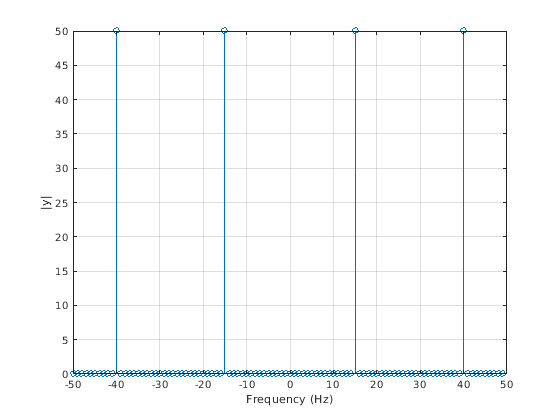

Вычислите преобразование Фурье сигнала. Постройте величину преобразования в зависимости от частоты.
y = fft(x); z = fftshift(y); ly = length(y); f = (-ly/2:ly/2-1)/ly*fs; stem(f,abs(z)) xlabel 'Frequency (Hz)' ylabel '|y|' grid

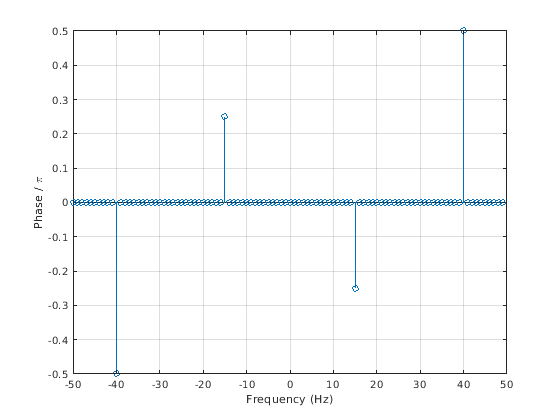

Вычислите фазу преобразования, удалять маленькую величину преобразовывает значения. Постройте фазу в зависимости от частоты.
tol = 1e-6; z(abs(z) < tol) = 0; theta = angle(z); stem(f,theta/pi) xlabel 'Frequency (Hz)' ylabel 'Phase / \pi' grid
Входные параметры
Алгоритмы
angle берет комплексное число z = x + i y и использует atan2 функция, чтобы вычислить угол между положительным x - осью и лучом от источника до точки (x, y) в xy - плоскость.
Расширенные возможности
Представлено до R2006a
