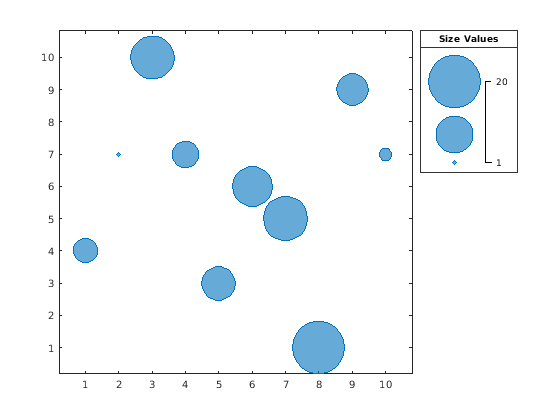

Создайте пузырьковый график с легендой.

x = 1:10;
y = [4 7 10 7 3 6 5 1 9 7];
sz = [5 1 14 6 9 12 15 20 8 2];
bubblechart(x,y,sz);
bubblelegend('Size Values','Location','northeastoutside')

По умолчанию самые маленькие и самые большие пузыри сопоставляют с наименьшими и самыми большими значениями в sz вектор, соответственно. Вызовите bubblelim функция, чтобы получить текущие пузырьковые пределы.

bubblelim

ans = 1×2

     1    20

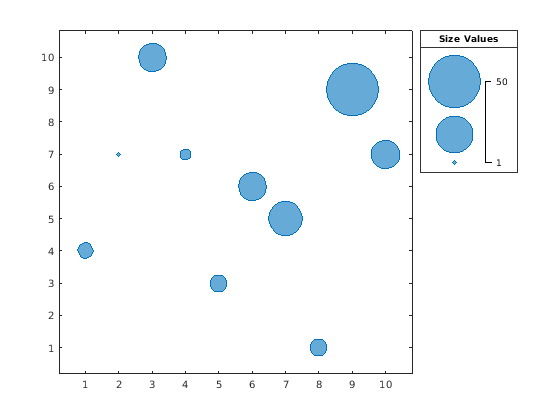

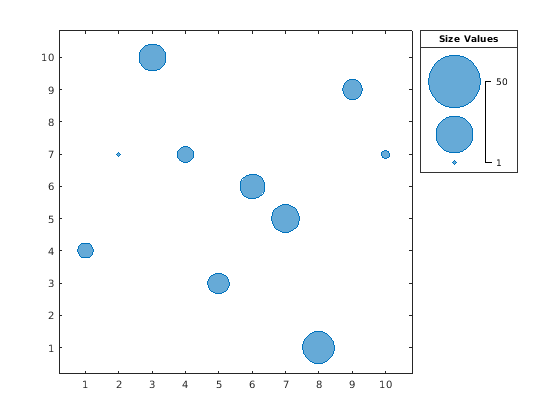

Измените пределы [1 50]. В результате пузыри в графике становятся меньшими, и метки в пузырьковой легенде автоматически обновляются.

bubblelim([1 50])

Создайте пузырьковый график с легендой.

x =  1:10;
y =  [4 7 10 7 3 6 5 1 9 7];
sz = [5 1 15 3 6 15 22 6 50 16];
bubblechart(x,y,sz);
bubblelegend('Size Values','Location','northeastoutside')

Получите текущие пузырьковые пределы.

bubblelim

ans = 1×2

     1    50

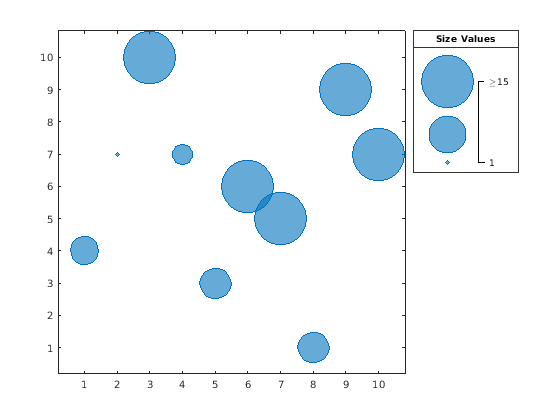

Измените пределы [1 15]. В результате некоторые пузыри становятся больше, и любые пузыри, которые имеют sz значение, больше, чем 15 отсекаются к самому большому пузырьковому размеру. Метки в пузырьковой легенде автоматически обновляются.

bubblelim([1 15])

Когда вы создаете несколько пузырьковых графиков в тех же осях, пузырьковом предельном изменении для каждой пузырьковой диаграммы, вы добавляете к осям. Они изменяются, чтобы вместить sz значения для всех графиков. Чтобы содержать пределы, постоянные между графическим выводом команд, используйте bubblelim('manual') команда.

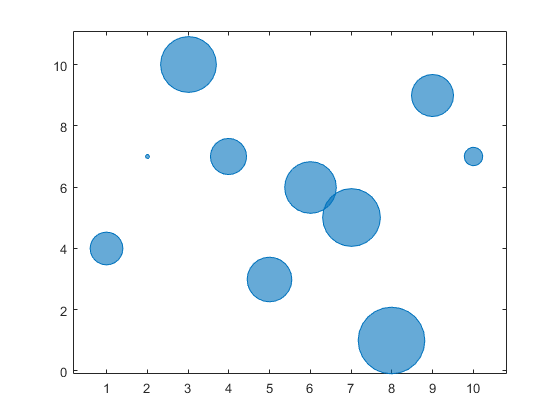

Например, создайте пузырьковый график с sz значения тот диапазон от 1 к 20.

x =  1:10;
y1 =  [4 7 10 7 3 6 5 1 9 7];
sz1 = [5 1 14 6 9 12 15 20 8 2];
bubblechart(x,y1,sz1)
hold on

Запросите пузырьковые пределы.

bubblelim

ans = 1×2

     1    20

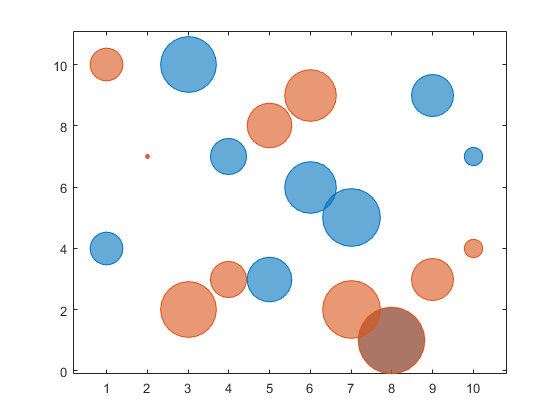

Содержите пузырьковые пределы в их текущем значении путем вызова bubblelim('manual') команда. Создайте другой пузырьковый график в который sz значения лежат в диапазоне от 1 к 50.

bubblelim('manual')
y2 =  [10 7 2 3 8 9 2 1 3 4];
sz2 = [5 1 14 6 9 12 15 50 8 2];
bubblechart(x,y2,sz2);

Запросите пузырьковые пределы снова, чтобы проверить, что они не изменились.

bubblelim

ans = 1×2

     1    20

Задайте два набора данных, которые показывают уровни загрязнения определенного токсина по различным городам на восточных и западных сторонах определенной территории города с пригородами. Задайте towns1 и towns2 как популяции по городам. Задайте nsites1 и nsites2 как количество промплощадок в соответствующих городах. Затем задайте levels1 и levels2 как уровни загрязнения в городах.

towns1 = randi([25000 500000],[1 30]);
towns2 = towns1/3;
nsites1 = randi(10,1,30);
nsites2 = randi(10,1,30);
levels1 = (5 * nsites2) + (7 * randn(1,30) + 20);
levels2 = (3 * nsites1) + (7 * randn(1,30) + 20);

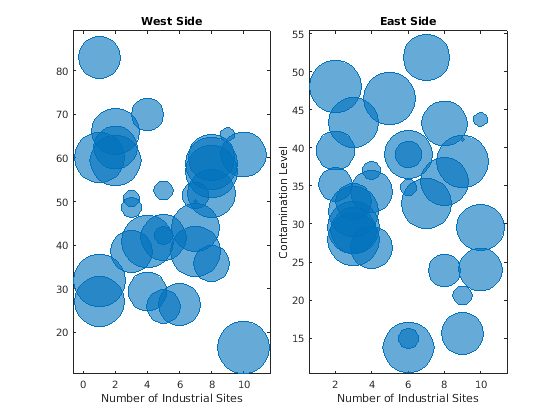

Создайте мозаичное размещение графика, таким образом, можно визуализировать данные рядом друг с другом. Затем создайте объект осей в первой мозаике и отобразите данные на графике для западной стороны города. Добавьте заголовок и подписи по осям. Затем повторите процесс во второй мозаике, чтобы отобразить данные о восточной стороне на графике.

tiledlayout(1,2,'TileSpacing','compact')

% West side
ax1 = nexttile;
bubblechart(ax1,nsites1,levels1,towns1);
title('West Side')
xlabel('Number of Industrial Sites')

% East side
ax2 = nexttile;
bubblechart(ax2,nsites2,levels2,towns2);
title('East Side')
xlabel('Number of Industrial Sites')
ylabel('Contamination Level')

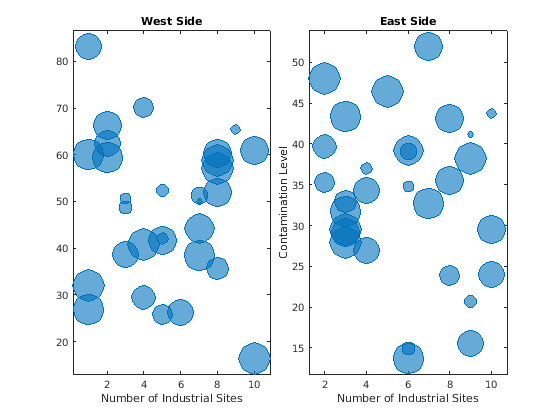

Уменьшайте все пузырьковые размеры, чтобы облегчить видеть все пузыри. В этом случае измените область значений диаметров, чтобы быть между 5 и 30 'points'.

bubblesize(ax1,[5 30])
bubblesize(ax2,[5 30])

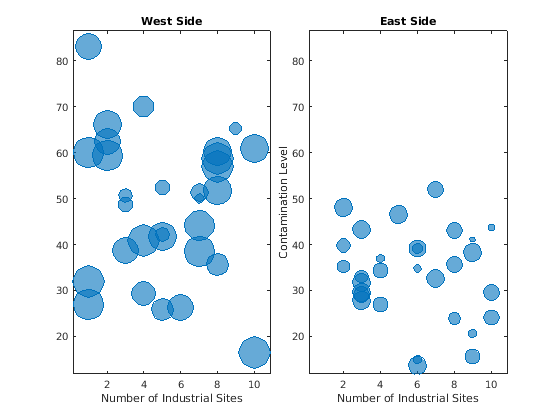

Западные города стороны являются три раза размером городов восточной стороны, но пузырьковые размеры не отражают эту информацию в предыдущих графиках. Это вызвано тем, что самые маленькие и самые большие пузыри сопоставляют с самыми маленькими и самыми большими точками данных в каждой из осей. Чтобы отобразить пузыри по той же шкале, задайте вектор под названием alltowns это включает популяции с обеих сторон города. Используйте bubblelim функционируйте, чтобы сбросить масштабирование для обоих графиков. Затем используйте xlim и ylim функции, чтобы отобразить графики с тем же x-и пределами оси Y.

% Adjust scale of the bubbles
alltowns = [towns1 towns2];
newlims = [min(alltowns) max(alltowns)];
bubblelim(ax1,newlims)
bubblelim(ax2,newlims)

% Adjust x-axis limits
allx = [xlim(ax1) xlim(ax2)];
xmin = min(allx);
xmax = max(allx);
xlim([ax1 ax2],[xmin xmax]);

% Adjust y-axis limits
ally = [ylim(ax1) ylim(ax2)];
ymin = min(ally);
ymax = max(ally);
ylim([ax1 ax2],[ymin ymax]);
