Стрелы из оси X
feather( стрелы графиков с помощью комплексных чисел заданы Z)Z, с действительной частью, указывающей на x-компоненты и мнимую часть, указывающую на y-компоненты. Этот синтаксис эквивалентен feather(real(Z),imag(Z)).
f = feather(___) возвращает вектор из Line объекты с length(U)+1 элементы. Первый length(U) элементы представляют отдельные стрелы, и последний элемент представляет горизонтальную линию вдоль оси X. Используйте их Line объекты управлять внешним видом графика после создания его.

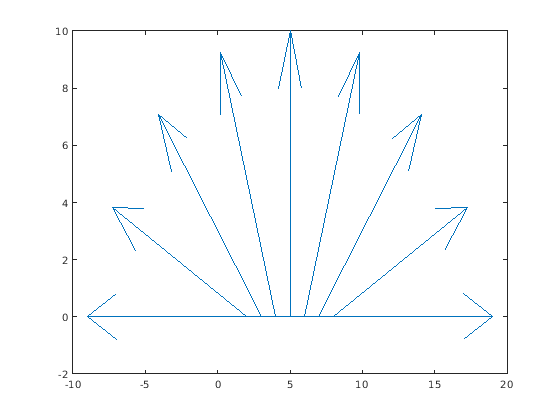

Создайте график растушевки путем определения компонентов каждой стрелы как Декартовы значения. Энная стрела происходит из n на оси X.
t = -pi/2:pi/8:pi/2; u = 10*sin(t); v = 10*cos(t); feather(u,v)

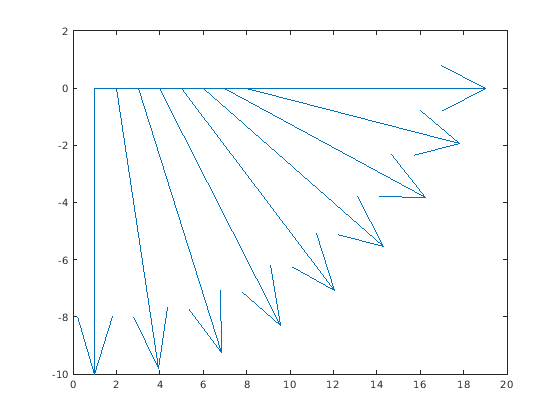

Создайте график растушевки с помощью полярных координат на первое преобразование их к Декартовым координатам.
Для этого создайте векторы с полярными координатами. Преобразуйте их в Декартовы координаты с помощью pol2cart функция. Затем создайте график.
th = -pi/2:pi/16:0; r = 10*ones(size(th)); [u,v] = pol2cart(th,r); feather(u,v)

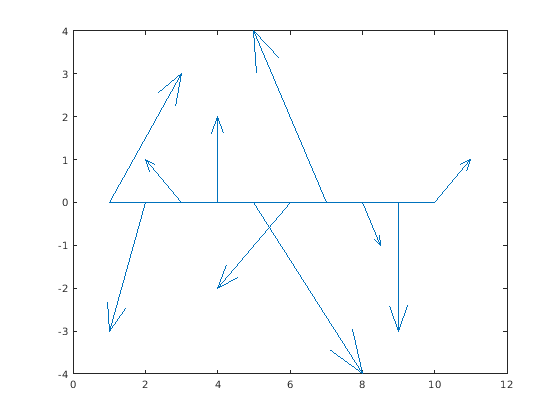

Создайте вектор из комплексных чисел. Затем отобразите их использующий график растушевки. Действительная часть определяет x-компонент каждой стрелы, и мнимая часть определяет y-компонент.
Z = [2+3i -1-3i -1+i 2i 3-4i -2-2i -2+4i 0.5-i -3i 1+i]; feather(Z)

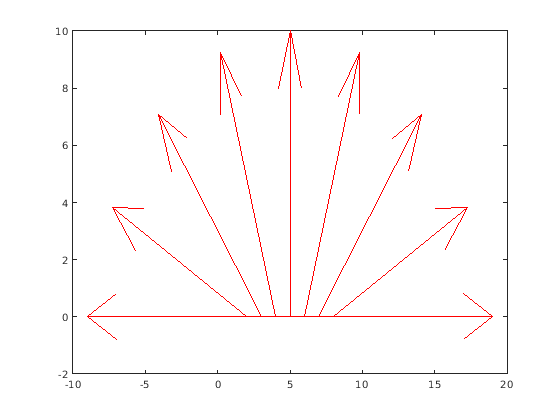

Создайте график растушевки красными стрелками.
t = -pi/2:pi/8:pi/2;
u = 10*sin(t);
v = 10*cos(t);
feather(u,v,'r')
Задайте ширину линии и цвет одиночной стрелки путем присвоения стрелы переменной и затем установки ее свойств. Для этого сначала создайте график растушевки и возвратите массив Line объекты.
t = -pi/2:pi/8:pi/2; u = 10*sin(t); v = 10*cos(t); f = feather(u,v);
Присвойте первую стрелу переменной. Первая стрела соответствует первым элементам u и v. Затем измените ширину линии и цвет.
f1 = f(1);
f1.Color = 'r';
f1.LineWidth = 2;

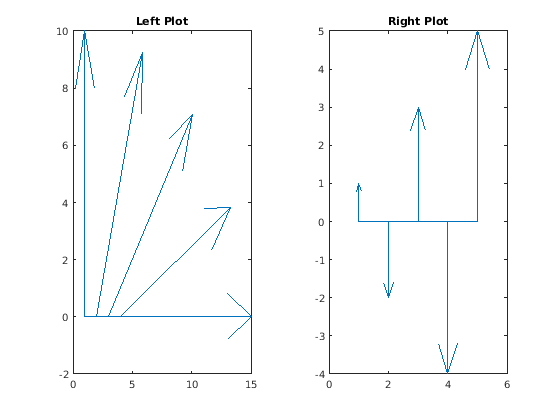

Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 1 2 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объект осей и возвратить объект как ax1. Создайте левый график путем передачи ax1 к feather функция. Добавьте заголовок на график путем передачи осей title функция. Повторите процесс, чтобы создать правильный график.
tiledlayout(1,2) % Left plot ax1 = nexttile; t = 0:pi/8:pi/2; u1 = 10*sin(t); v1 = 10*cos(t); feather(ax1,u1,v1) title(ax1,'Left Plot') % Right plot ax2 = nexttile; u2 = zeros(5,1); v2 = [1 -2 3 -4 5]; feather(ax2,u2,v2) title(ax2,'Right Plot')
