pbaspect(ratio) устанавливает соотношение сторон поля графика для текущей системы координат. Соотношение сторон поля графика является относительной длиной оси X, оси Y и оси z. Задайте ratio как трехэлементный вектор из положительных значений, которые представляют отношение оси X, оси Y и длин оси z. Например, [3 1 1] указывает, что длина оси X равна три раза длине оси Y и оси z. Для равных длин оси во всех направлениях используйте [1 1 1].

pb = pbaspect возвращает соотношение сторон поля графика для текущей системы координат.

pbaspect auto устанавливает автоматический режим, позволяя осям выбрать соответствующее соотношение сторон поля графика. Режим должен быть автоматическим, чтобы включить "растянуть для заполнения" функция осей.

pbaspect manual устанавливает ручной режим и использует отношение, сохраненное в PlotBoxAspectRatio свойство Axes объект. Когда режим является ручным, он отключает "растянуть для заполнения" функция осей. Определение значения для соотношения сторон поля графика устанавливает режим вручную.

m = pbaspect('mode') возвращает текущий режим, который является любой 'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете соотношение сторон поля графика или устанавливаете режим вручную.

___ = pbaspect(ax,___) использует оси, заданные ax вместо текущей системы координат. Задайте оси как первый входной параметр для любого из предыдущих синтаксисов. Используйте одинарные кавычки вокруг 'auto' и 'manual' входные параметры.

Примеры

Использование равных длин оси

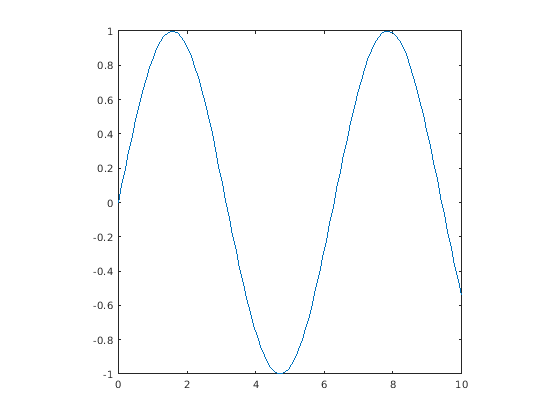

Постройте простой график. Сделайте ось X, ось Y и ось z (не показанными) равные длины.

x = linspace(0,10);
y = sin(x);
plot(x,y)
pbaspect([1 1 1])

Figure contains an axes. The axes contains an object of type line.

Использование различных длин оси

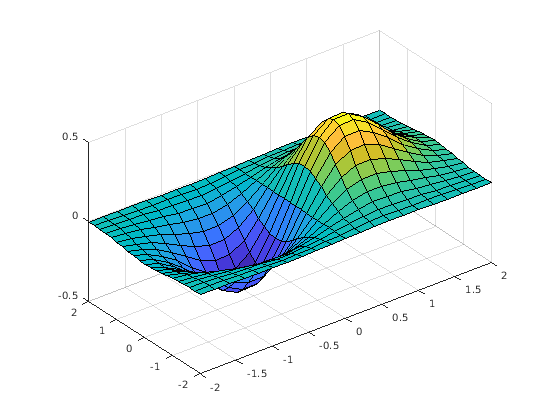

Постройте поверхность и сделайте ось X в два раза длиннее, чем осью Y и осью z.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);
surf(x,y,z)
pbaspect([2 1 1])

Figure contains an axes. The axes contains an object of type surface.

Когда вы задаете соотношение сторон поля графика, связанный режим превращается в руководство. Запросите текущий режим соотношения сторон поля графика.

m = pbaspect('mode')

m =
'manual'

Возврат назад к соотношению сторон поля графика по умолчанию

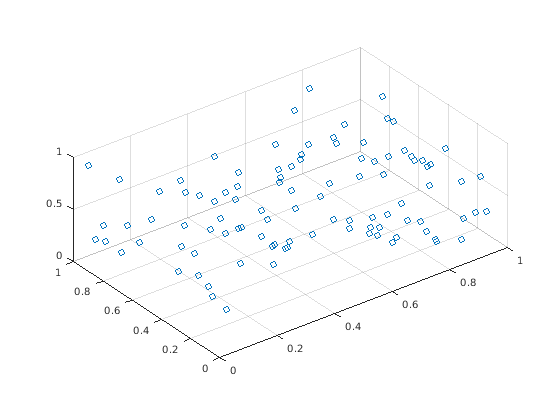

Создайте 3-D диаграмму поля точек случайных данных и установите соотношение сторон поля графика. Затем вернитесь назад к соотношению сторон поля графика по умолчанию.

X = rand(100,1);
Y = rand(100,1);
Z = rand(100,1);
scatter3(X,Y,Z)
pbaspect([3 2 1])

Figure contains an axes. The axes contains an object of type scatter.

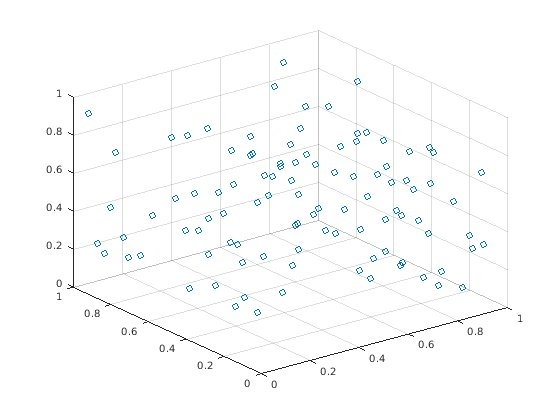

pbaspect auto

Figure contains an axes. The axes contains an object of type scatter.

Запрос соотношения сторон поля графика

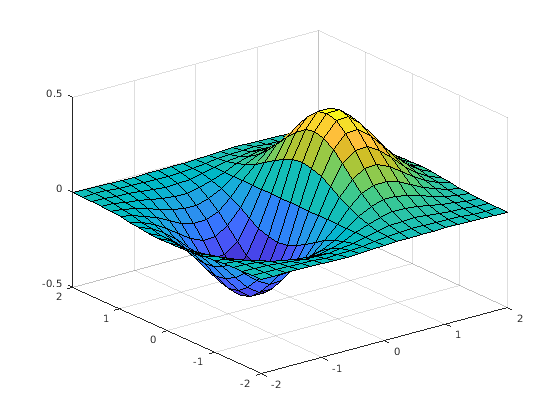

Создайте объемную поверхностную диаграмму.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);
surf(x,y,z)

Figure contains an axes. The axes contains an object of type surface.

Запросите соотношение сторон поля графика. Значения указывают на отношение длины оси X к длине оси Y к длине оси z.

pb = pbaspect

pb = 1×3

    1.0000    0.9419    0.8518

Установка соотношения сторон поля графика для определенных осей

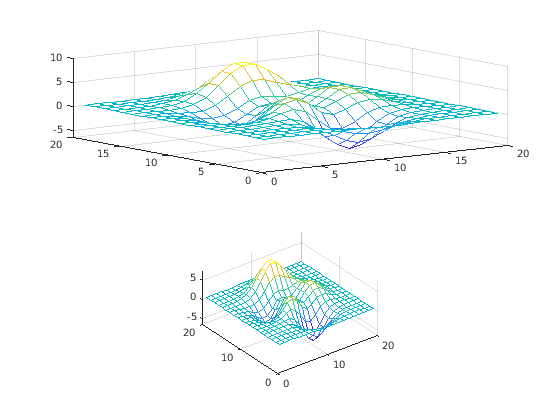

Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Постройте в каждую из осей. Затем установите соотношение сторон поля графика для более низкого графика путем определения ax2 как первый входной параметр к pbaspect функция.

tiledlayout(2,1)
ax1 = nexttile;
mesh(peaks(20))

ax2 = nexttile;
mesh(peaks(20))
pbaspect(ax2,[2 2 1])

Figure contains 2 axes. Axes 1 contains an object of type surface. Axes 2 contains an object of type surface.

Входные параметры

`ratio` Графическое изображение соотношения сторон поля
трехэлементный вектор

Постройте соотношение сторон поля в виде трехэлементного вектора из положительных значений. Например, pbaspect([3 2 1]) указывает, что отношение длины оси X к длине оси Y к длине оси z от 3 до от 2 до 1. Таким образом ось X является самой длинной, и ось z является самой короткой.

Определение отношения устанавливает PlotBoxAspectRatio свойство для Axes возразите против заданного значения. PlotBoxAspectRatio свойство взаимодействует с DataAspectAspectRatioxlim ylim, и ZLim свойства управлять длиной и шкалой оси X, оси Y и оси z.

Определение отношения устанавливает PlotBoxAspectRatioMode свойство к 'manual' и отключает "растянуть для заполнения" поведение осей.

`ax` — Целевые оси
`Axes` объект

Целевые оси в виде Axes объект. Если вы не задаете оси, то pbaspect использует текущую систему координат (gca).

Выходные аргументы

`pb` — Текущие значения соотношения сторон поля графика
трехэлементный вектор

Текущее соотношение сторон поля графика, возвращенное как трехэлементный вектор из значений, представляющих отношение оси X, оси Y и длин оси z.

Запрос соотношения сторон поля графика возвращает PlotBoxAspectRatio значение свойства для Axes объект.

`m` — Текущий режим соотношения сторон поля графика
`'auto'` | `'manual'`

Текущий режим соотношения сторон поля графика, возвращенный как любой 'auto' или 'manual'. Когда режим является автоматическим, MATLAB^® определяет соответствующее значение соотношения сторон поля графика. Если вы задаете значение, то режим превращается в руководство.

Запрос режима соотношения сторон поля графика возвращает PlotBoxAspectRatioMode значение свойства для Axes объект.
