pcolor
График псевдоцвета
Описание
pcolor( создает график псевдоцвета с помощью значений в матричном C)C. Псевдоцвет отображает матричные данные об отображениях на графике как массив цветных ячеек (известный как faces). MATLAB® создает этот график как плоскую поверхность в x-y плоскость. Поверхность задана сеткой x - и y - координаты, которые соответствуют углам (или вершины) поверхностей. Сетка покрывает область X=1:n и Y=1:m, где [m,n] = size(C). Матричный C задает цвета в вершинах. Цвет каждой поверхности зависит от цвета в одной из его четырех окружающих вершин. Из этих четырех вершин та, которая на первом месте в x-y сетка, определяет цвет поверхности.
pcolor( задает целевые оси для графика. Задайте ax,___)ax в качестве первого аргумента в любом из предыдущих синтаксисов.
s = pcolor(___) возвращает Surface объект. Используйте s установить свойства на графике после создания его. Для списка свойств смотрите Surface Properties.
Примеры
Постройте четыре поверхности с четырьмя цветами
Создайте координатные векторы X и Y и палитра под названием mymap содержа пять цветов: красный, зеленый, синий, желтый, и черный.
X = [1 2 3; 1 2 3; 1 2 3]; Y = X'; mymap = [1 0 0; 0 1 0; 0 0 1; 1 1 0; 0 0 0];
Создайте матричный C это сопоставляет цвета палитры с этими девятью вершинами. Четыре из этих девяти вершин определяют цвета поверхностей. Задайте цвета в тех вершинах, чтобы сделать поверхности красными (1), зеленый (2), синий (3), и желтый (4), соответственно. Выберите цвета в других вершинах к черному цвету (5).
C = [3 4 5; 1 2 5; 5 5 5];
Постройте поверхности и вызовите colormap функционируйте, чтобы заменить палитру по умолчанию на mymap.

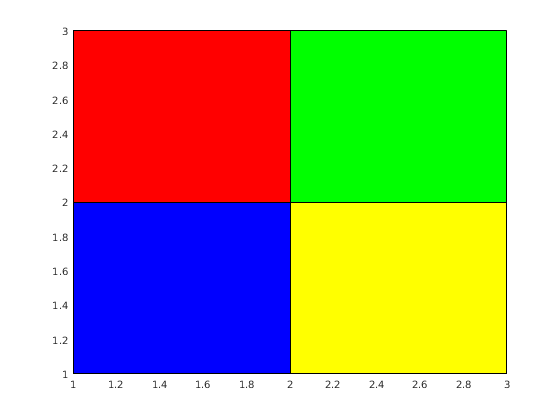

pcolor(X,Y,C) colormap(mymap)
Постройте матрицу Адамара
Матрица Адамара имеет элементы, которые являются любой 1 или -1. Хороший способ визуализировать эту матрицу с двухцветной палитрой.
Создайте 20 20 матрица Адамара. Затем постройте матрицу с помощью черно-белой палитры. Используйте axis функционируйте, чтобы инвертировать направление оси Y и установить линии оси на равные длины.

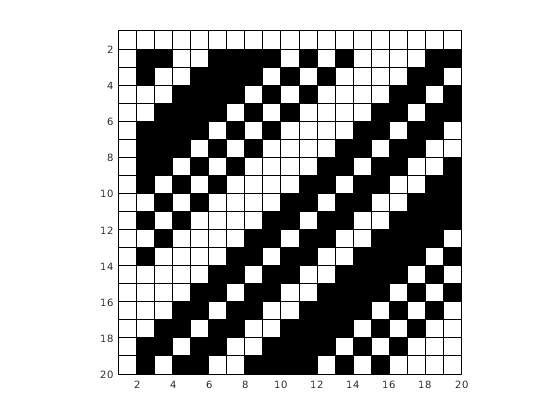

C = hadamard(20); pcolor(C) colormap(gray(2)) axis ij axis square
Измените границы
Создайте матрицу цветов C. Затем создайте график псевдоцвета C, и сохраните Surface объект в возвращаемом аргументе s.
C = [1 2 3; 4 5 6; 7 8 9]; s = pcolor(C);

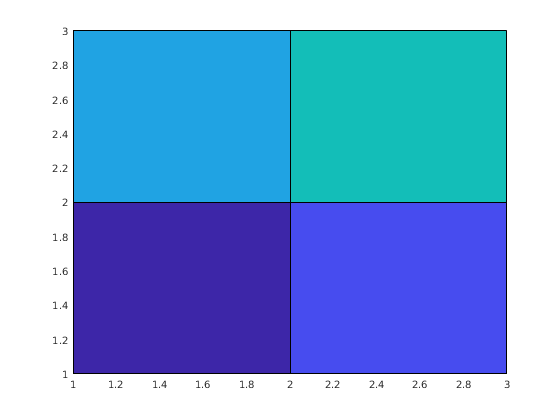

Измените цвет рамки путем установки EdgeColor свойство s. Сделайте границу более толстой путем установки LineWidth свойство.

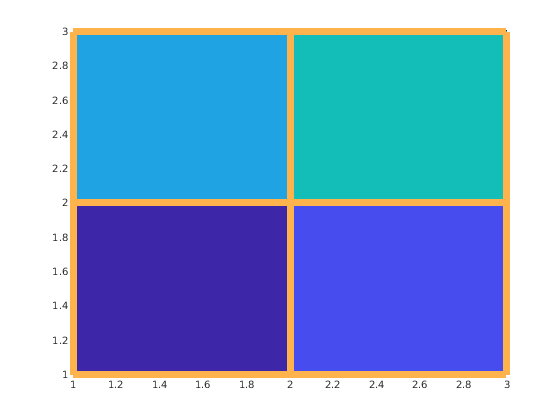

s.EdgeColor = [1 0.7 0.3]; s.LineWidth = 6;
Интерполируйте цвета через поверхности
Создайте матрицу цветов C. Затем создайте график псевдоцвета C, и сохраните Surface объект в возвращаемом аргументе s.

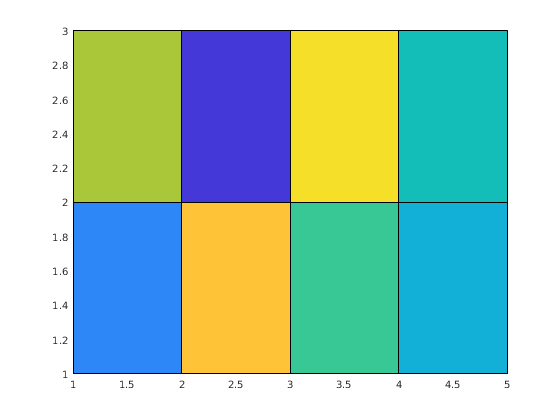

C = [5 13 9 7 12; 11 2 14 8 10; 6 1 3 4 15]; s = pcolor(C);
Чтобы интерполировать цвета через поверхности, установите FaceColor propery s к 'interp'.

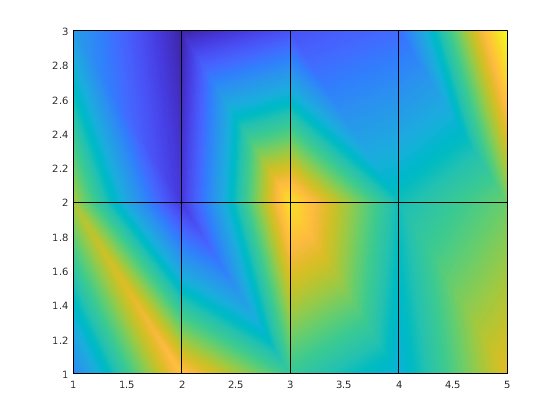

s.FaceColor = 'interp';
Задайте полулогарифмическую сетку
Создайте матрицы X и Y, которые задают расположенную с равными интервалами сетку вершин. Вычислите матричный LY как журнал Y. Затем создайте матричный C содержа переменные пары строк цветных индексов.

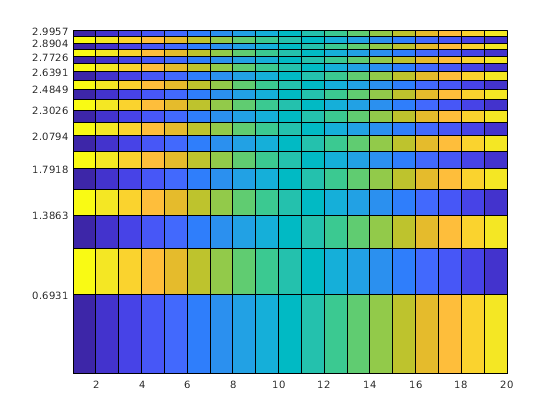

[X,Y] = meshgrid(1:20); LY = log(Y); colorscale = [1:20; 20:-1:1]; C = repmat(colorscale,10,1);
Постройте X и LY, использование цветов задано в C. Затем настройте метки в виде галочки на оси Y.
s = pcolor(X,LY,C);
tickvals = LY(2:2:20,1)';
set(gca,'YTick',tickvals);
Задайте параметрическую сетку
Создайте матрицы X и Y, которые задают расположенную с равными интервалами сетку вершин. Вычислите матрицы XX и YY как функции X и Y. Затем создайте матричный C содержа переменные пары строк цветных индексов.

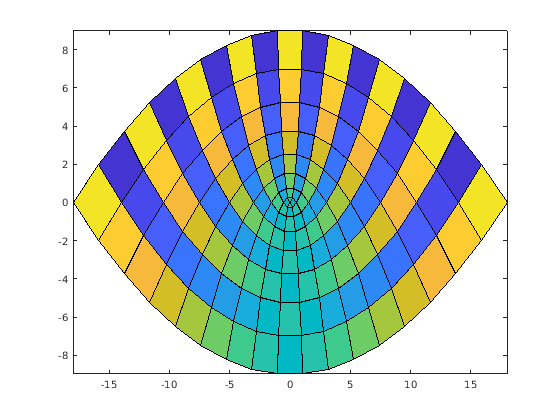

[X,Y] = meshgrid(-3:6/17:3); XX = 2*X.*Y; YY = X.^2 - Y.^2; colorscale = [1:18; 18:-1:1]; C = repmat(colorscale,9,1);
Постройте XX и YY использование цветов в C.
pcolor(XX,YY,C);
Задайте целевые оси
Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 1 2 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Создайте два графика псевдоцвета путем определения осей в качестве первого аргумента к pcolor.

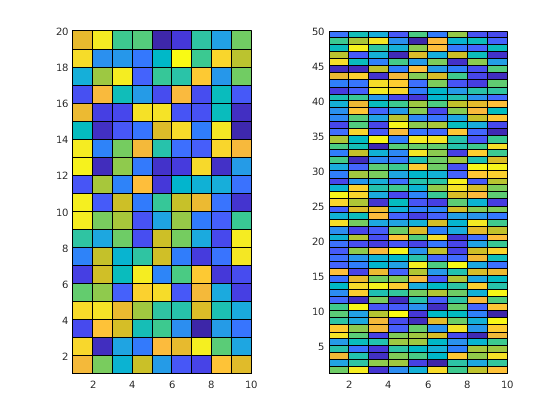

tiledlayout(1,2) % Left plot ax1 = nexttile; C1 = rand(20,10); pcolor(ax1,C1) % Right plot ax2 = nexttile; C2 = rand(50,10); pcolor(ax2,C2)
Входные параметры
C — Матрица цветов
матрица
Матрица цветов, содержащая индексы в палитру. Значения в C карта раскрашивает массив палитры к вершинам, окружающим каждую поверхность. Цвет поверхности зависит от цвета в одной из его четырех вершин. Из этих четырех вершин, та, которые на первом месте в X и Y определяет цвет поверхности. Если вы не задаете X и Y, MATLAB использует X=1:n и Y=1:m, где [m,n] = size(C). Из-за этого отношения между цветами вершины и цветами поверхности, ни одним из значений в последней строке и столбце C представлены в графике.
Примечание
Первая вершина поверхности является той, которая является самой близкой к верхнему левому углу соответствующей матрицы. Однако, потому что y - ось увеличивается от нижней части до верхней части, первая вершина, показанная в графике, обычно является той в нижнем левом углу поверхности. Чтобы получить эффект, вы хотите, вам придется изменить ориентацию y - ось или ориентация матричного C.
Значения в C масштабируйтесь к полному спектру палитры. Наименьшее значение в C карты к первой строке в массиве палитры. Самое большое значение в C карты к последней строке в массиве палитры. Промежуточные значения в C отобразитесь линейно в промежуточных строках массива палитры. Можно настроить это отображение с помощью caxis функция.
CData свойство Surface объектно-ориентированная память значения C.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
X — x - координаты
матрица | вектор
x- в виде матрицы тот же размер как C, или как вектор из длины n, где [m,n] = size(C). Значение по умолчанию X векторный (1:n).
Чтобы создать прямоугольную сетку вершин, задайте X как любое из следующего:
Вектор, содержащий значения, которые увеличиваются или уменьшаются.
Матрица A, которая увеличивается или уменьшается по одному измерению и является постоянной по другому измерению. Установите размерность, которая варьируется к противоположности размерности, которая варьируется по матричному
Y. Можно использоватьmeshgridфункция, чтобы создатьXиYматрицы.
Чтобы создать параметрическую сетку, создайте прямоугольную сетку и передайте его через математическую функцию.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
XData свойство Surface объектно-ориентированная память x - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
Y — y - координаты
матрица | вектор
y- в виде матрицы тот же размер как C, или как вектор из длины m, где [m,n] = size(C). Значение по умолчанию Y векторный (1:m).
Чтобы создать прямоугольную сетку вершин, задайте Y как любое из следующего:
Вектор, содержащий значения, которые увеличиваются или уменьшаются.
Матрица A, которая увеличивается или уменьшается по одному измерению и является постоянной по другому измерению. Установите размерность, которая варьируется к противоположности размерности, которая варьируется по матричному
X. Можно использоватьmeshgridфункция, чтобы создатьXиYматрицы.
Чтобы создать параметрическую сетку, создайте прямоугольную сетку и передайте его через математическую функцию.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
YData свойство Surface объектно-ориентированная память y - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
ax — Целевые оси
Axes объект
Целевые оси в виде Axes объект. Если вы не задаете оси, то pcolor графики в текущую систему координат.
Алгоритмы
Используйте pcolor, image, и imagesc функции, чтобы отобразить прямоугольные массивы цветных ячеек. Отношение между матрицей цветов C и цветные ячейки отличаются в каждом случае.
pcolor(C)использует значения вCзадавать цвета вершины путем масштабирования значений к полному спектру палитры. РазмерCопределяет количество вершин. Значения вCсопоставьте цвета от текущей палитры до вершин, окружающих каждую ячейку.image(C)использованиеCзадавать цвета ячейки путем отображения значений непосредственно в палитру. РазмерCопределяет количество ячеек.imagesc(C)использованиеCзадавать цвета ячейки путем масштабирования значений к полному спектру палитры. РазмерCопределяет количество ячеек.
