plot

Описание

пример

plot(pgon) строит polyshape объект.

пример

plot(pgon,Name,Value) задает дополнительные свойства polyshape график с помощью одной или нескольких пар "имя-значение". Например, plot(pgon,'FaceColor','green') заштриховывает твердые области polyshape зеленый.

Когда pgon неточно указанный многоугольник, штриховка графика может быть неточной.

пример

h = plot(___) возвращает Polygon графический объект для любого из предыдущих синтаксисов. Можно изменить внешний вид и поведение графика путем прямого изменения свойств h. Для получения дополнительной информации см. Свойства полигона.

Примеры

свернуть все

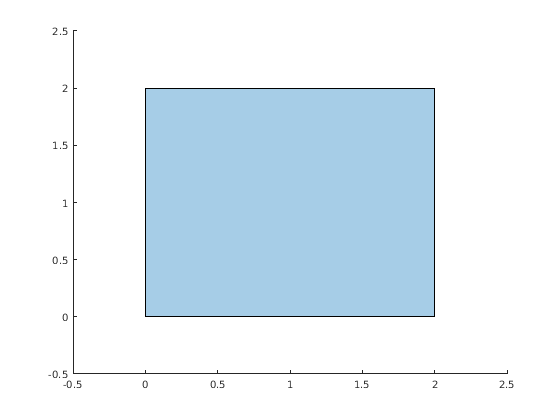

Постройте прямоугольный многоугольник.

pgon = polyshape([0 0 2 2],[2 0 0 2]);
plot(pgon)

Figure contains an axes. The axes contains an object of type polygon.

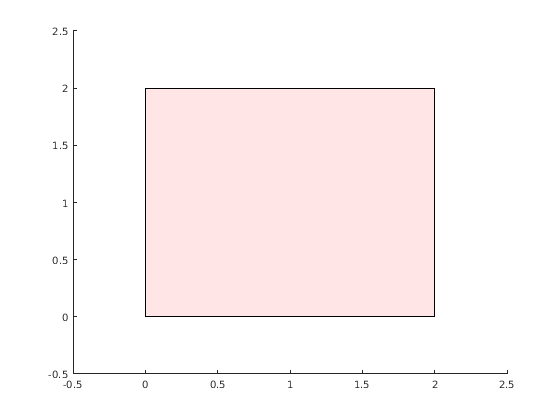

Создайте прямоугольный многоугольник. Постройте прямоугольник, задав фактор прозрачности и цвет.

pgon = polyshape([0 0 2 2],[2 0 0 2]);
plot(pgon,'FaceColor','red','FaceAlpha',0.1)

Figure contains an axes. The axes contains an object of type polygon.

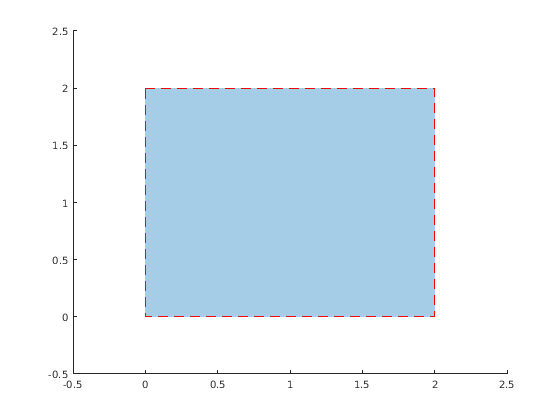

Можно также изменить внешний вид графика путем присвоения значений свойств графическому объекту.

h = plot(pgon)
h =
  Polygon with properties:

    FaceColor: [0 0.4470 0.7410]
    FaceAlpha: 0.3500
    EdgeColor: [0 0 0]
    LineWidth: 0.5000
    LineStyle: '-'
        Shape: [1x1 polyshape]

  Show all properties

h.LineStyle = '--';
h.EdgeColor = 'red';

Figure contains an axes. The axes contains an object of type polygon.

Входные параметры

свернуть все

Введите polyshapeВ виде скаляра, вектора, матрицы или многомерного массива.

Типы данных: polyshape

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: plot(pgon,'LineStyle','--')

Свойства графика, перечисленные здесь, являются только подмножеством. Для полного списка см. Свойства полигона.

Цвет для твердых областей многоугольника в виде разделенной запятой пары, состоящей из 'FaceColor' и название цвета, триплет RGB или 'none'.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.

Длинное имяКраткое названиеТриплет RGB
'yellow''y'[1 1 0]
'magenta''m'[1 0 1]
'cyan''c'[0 1 1]
'red''r'[1 0 0]
'green''g'[0 1 0]
'blue''b'[0 0 1]
'white''w'[1 1 1]
'black''k'[0 0 0]

Столкнитесь с прозрачностью в виде разделенной запятой пары, состоящей из 'FaceAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.

Цвет для контуров многоугольника в виде разделенной запятой пары, состоящей из 'EdgeColor' и название цвета, триплет RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует черным контурам.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.

Длинное имяКраткое названиеТриплет RGB
'yellow''y'[1 1 0]
'magenta''m'[1 0 1]
'cyan''c'[0 1 1]
'red''r'[1 0 0]
'green''g'[0 1 0]
'blue''b'[0 0 1]
'white''w'[1 1 1]
'black''k'[0 0 0]

Прозрачность ребра в виде разделенной запятой пары, состоящей из 'EdgeAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.

Ширина линии в виде разделенной запятой пары, состоящей из 'LineWidth' и положительное числовое значение в точках.

Стиль линии в виде одной из опций перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся линия
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая линияНикакая линия

Выходные аргументы

свернуть все

Polygon графический объект в виде скаляра, вектора, матрицы или многомерного массива. Для получения дополнительной информации о свойствах h, см. Свойства полигона.

Типы данных: Polygon

Смотрите также

|

Введенный в R2017b
