rectangle

Создайте прямоугольник с резкими или кривыми углами

Описание

пример

rectangle('Position',pos) создает прямоугольник в 2D координатах. Задайте pos как четырехэлементный вектор из формы [x y w h] в модулях данных. x и y элементы определяют местоположение и w и h элементы определяют размер. Графики функций в текущую систему координат, не очищая существующее содержимое от осей.

пример

rectangle('Position',pos,'Curvature',cur) добавляет искривление к сторонам прямоугольника. Для различных искривлений вдоль горизонтальных и вертикальных сторон задайте cur как двухэлементный вектор из формы [horizontal vertical]. Для той же длины искривления вдоль всех сторон задайте cur как скалярное значение. Задайте значения между 0 (никакое искривление) и 1 (максимальное искривление). Используйте [1 1] создать эллипс или круг.

пример

rectangle(___,Name,Value) задает свойства прямоугольника с помощью одного или нескольких аргументов пары "имя-значение". Например, 'FaceColor','red' задает красный цвет заливки. Можно задать свойства прямоугольника с любой из комбинаций входных аргументов в предыдущих синтаксисах.

rectangle(ax,___) создает прямоугольник в осях, заданных ax вместо в текущей системе координат (gca). Опция ax может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.

пример

r = rectangle(___) возвращает прямоугольный объект. Используйте r изменить свойства прямоугольника после того, как это создается. Для списка свойств смотрите Свойства прямоугольника. Можно возвратить выходной аргумент с любым из предыдущих синтаксисов.

Примеры

свернуть все

Чертите прямоугольник, который имеет левый нижний угол в точке (1,2). Сделайте ширину прямоугольника 5 модулями и высотой 6 модулей. Затем измените пределы по осям.

rectangle('Position',[1 2 5 6])
axis([0 10 0 10])

Figure contains an axes. The axes contains an object of type rectangle.

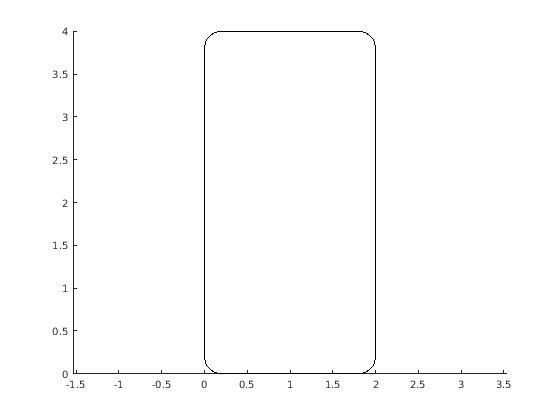

Чертите прямоугольник, который имеет левый нижний угол в (0,0) и правый верхний угол в (2,4). Создайте прямоугольник с кривыми углами путем определения искривления как скалярного значения 0.2. Для модулей данных равной длины и вдоль оси X и вдоль оси Y, используйте axis equal.

figure
rectangle('Position',[0 0 2 4],'Curvature',0.2)
axis equal

Figure contains an axes. The axes contains an object of type rectangle.

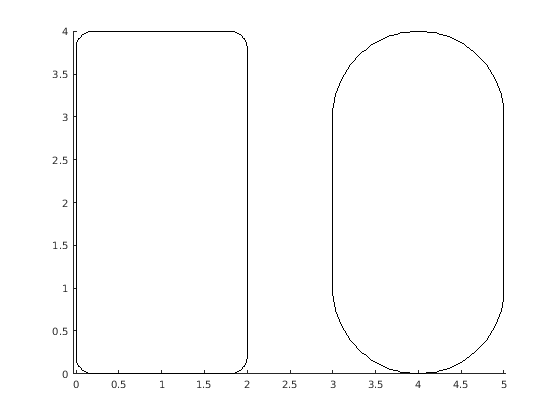

Добавьте второй прямоугольник, который имеет самую короткую сторону, полностью изогнутую путем определения искривления как скалярного значения 1.

rectangle('Position',[3 0 2 4],'Curvature',1)

Figure contains an axes. The axes contains 2 objects of type rectangle.

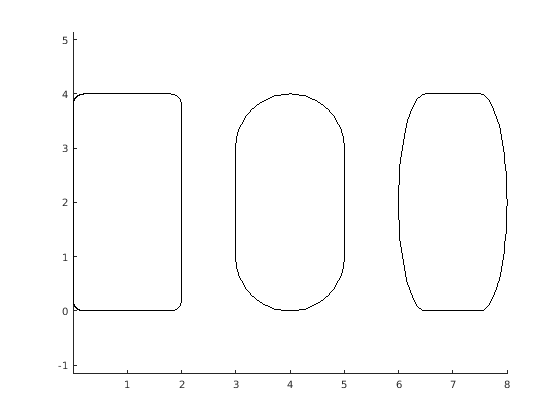

Добавьте третий прямоугольник и используйте различные искривления вдоль горизонтальных и вертикальных сторон. Используйте горизонтальное искривление 0,5, чтобы сделать 50 процентов каждой горизонтальной стороны изогнутыми. Используйте вертикальное искривление 1, чтобы сделать обе вертикальных стороны полностью изогнутыми.

rectangle('Position',[6 0 2 4],'Curvature',[0.5,1])

Figure contains an axes. The axes contains 3 objects of type rectangle.

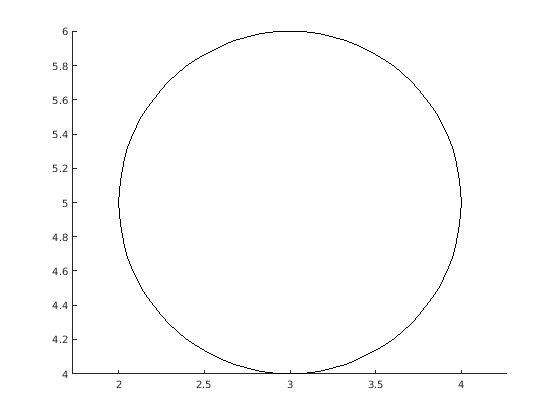

Нарисуйте круг путем установки Curvature свойство к [1 1]. Нарисуйте круг так, чтобы он заполнил прямоугольную область между точками (2,4) и (4,6). Position свойство задает наименьший прямоугольник, который содержит круг.

pos = [2 4 2 2];
rectangle('Position',pos,'Curvature',[1 1])
axis equal

Figure contains an axes. The axes contains an object of type rectangle.

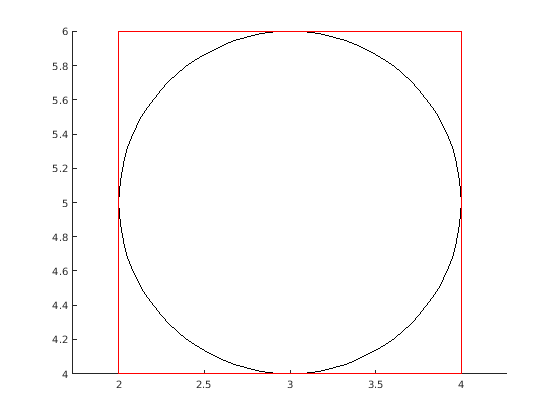

Чертите красный прямоугольник с помощью тех же значений положения, чтобы показать, как круг заполняет прямоугольную область.

rectangle('Position',pos,'EdgeColor','r')

Figure contains an axes. The axes contains 2 objects of type rectangle.

Чертите прямоугольник и задайте цвет заливки, цвет контура и ширину контура.

rectangle('Position',[1,2,5,10],'FaceColor',[0 .5 .5],'EdgeColor','b',...
    'LineWidth',3)

Figure contains an axes. The axes contains an object of type rectangle.

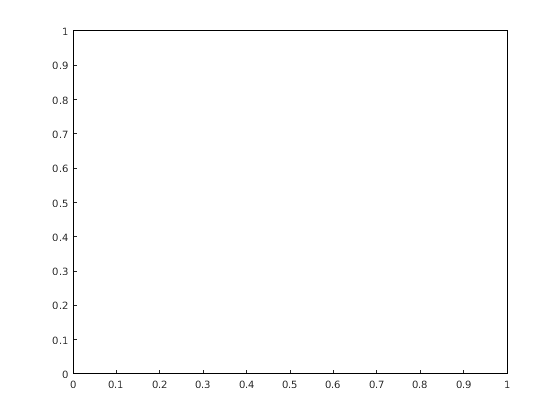

Добавьте прямоугольник в текущую систему координат и возвратите прямоугольный объект, r.

r = rectangle('Position',[0 0 1 1]')

Figure contains an axes. The axes contains an object of type rectangle.

r =
  Rectangle with properties:

    FaceColor: 'none'
    EdgeColor: [0 0 0]
    LineWidth: 0.5000
    LineStyle: '-'
    Curvature: [0 0]
     Position: [0 0 1 1]

  Show all properties

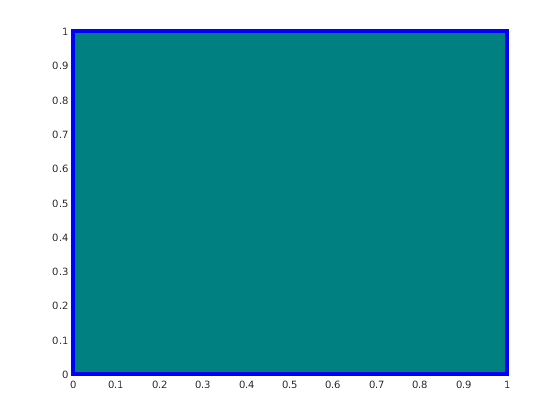

Измените прямоугольник после создания с помощью r. Измените цвет заливки, цвет контура и ширину контура.

r.FaceColor = [0 .5 .5];
r.EdgeColor = 'b';
r.LineWidth = 3;

Figure contains an axes. The axes contains an object of type rectangle.

Входные параметры

свернуть все

Размер и местоположение прямоугольника в виде четырехэлементного вектора из формы [x y w h]. x и y элементы задают координату для левого нижнего угла прямоугольника. w и h элементы задают размерности прямоугольника.

Все значения находятся в модулях данных.

Пример: rectangle('Position',[0.5 0.5 0.3 0.4])

Типы данных: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Сумма горизонтального и вертикального искривления в виде двухэлементного вектора или скалярного значения. Используйте это свойство варьироваться форма прямоугольника от прямоугольного до эллипсоидального.

Горизонтальное искривление является частью ширины, которая изогнута вдоль верхних и нижних ребер. Вертикальное искривление является частью высоты, которая изогнута вдоль левых и правых ребер.

  • Чтобы использовать различные горизонтальные и вертикальные искривления, задайте двухэлементный вектор из формы [horizontal vertical]. horizontal элемент определяет горизонтальное искривление и vertical элемент определяет вертикальное искривление. Задайте значения между 0 (никакое искривление) и 1 (максимальное искривление). Например, значение [0 0] создает прямоугольник с квадратными ребрами и значением [1 1] создает эллипс.

  • Чтобы использовать то же искривление для горизонтальных и вертикальных ребер, задайте скалярное значение между 0 и 1, включительно. Более короткая размерность определяет длину искривления.

Пример: [0.5 0.6]

Пример: 0.75

Типы данных: double

Объект осей. Если вы не задаете объект осей, то rectangle использует текущую систему координат.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: rectangle('Position',[0 0 1 1],'EdgeColor','k','FaceColor',[0 .5 .5])

Цвет заливки в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Цвет контура в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия. Значение триплета RGB по умолчанию [0 0 0] соответствует черный.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Ширина линии в виде положительного значения в модулях точки.

Пример: 0.75

Стиль линии в виде одной из опций перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся линия
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая линияНикакая линия
