Настройте веса ввода и вывода на основе анализа чувствительности

В этом примере показано, как вычислить числовые производные накопленной эффективности с обратной связью индексируют относительно весов и использовать их, чтобы улучшать прогнозирующую производительность контроллера модели.

Задайте модель объекта управления

Создайте модель в пространстве состояний для объекта.

plant = ss(tf({1,1,2;1 -1 -1},{[1 0 0],[1 0 0],[1 1];[1 2 8],[1 3],[1 1 3]}),'min');

Спроектируйте контроллер MPC

Создайте контроллер MPC с заданным шагом расчета Ts, горизонт предсказания p, и управляйте горизонтом m.

Ts = 0.1;
p = 20;
m = 3;
mpcobj = mpc(plant,Ts,p,m);
-->The "Weights.ManipulatedVariables" property of "mpc" object is empty. Assuming default 0.00000.
-->The "Weights.ManipulatedVariablesRate" property of "mpc" object is empty. Assuming default 0.10000.
-->The "Weights.OutputVariables" property of "mpc" object is empty. Assuming default 1.00000.

Установите ограничения на переменные, которыми управляют, и их скорости изменения.

for i = 1:3
    mpcobj.MV(i).Min = -2;
    mpcobj.MV(i).Max = 2;
    mpcobj.MV(i).RateMin = -4;
    mpcobj.MV(i).RateMax = 4;
end

Установите веса на выходных переменных.

mpcobj.Weights.OutputVariables = [1 1];

Установите веса на скоростях изменения переменных, которыми управляют.

mpcobj.Weights.ManipulatedVariablesRate = [.1 .1 .1];

Сохраните веса на переменных, которыми управляют, остаются в их значениях по умолчанию, [0 0 0].

Setup оценки результатов деятельности

Эффективность с обратной связью по умолчанию описывается через набор весов, которые отражают желаемое поведение с обратной связью. Веса содержатся в структуре с теми же полями как Weights свойство объекта MPC.

PerformanceWeights = mpcobj.weights;

В этом примере мы делаем выходные веса более важными, чем веса на уровнях мВ в оценке эффективности с обратной связью.

PerformanceWeights.OutputVariables = [100 100];
PerformanceWeights.ManipulatedVariablesRate = [1 1 1];

Обратите внимание на то, что PerformanceWeights используется только в накопленном расчете индекса эффективности. Это не связано с весами, заданными в контроллере MPC объект.

Опции симуляции Setup

В этом примере мы только смотрим сценарий отслеживания заданного значения для анализа чувствительности.

Tstop = 80;              % time steps to simulate
r = ones(Tstop,1)*[1 1]; % set point signals
v = [];                  % no measured disturbance
simopt = mpcsimopt;
simopt.PlantInitialState = zeros(8,1);

Вычислите чувствительность

[J1, Sens1] = sensitivity(mpcobj, 'ISE', PerformanceWeights, Tstop, r, v, simopt);
-->Converting model to discrete time.
   Assuming no disturbance added to measured output channel #1.
-->Assuming output disturbance added to measured output channel #2 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.
disp('')
disp('--------------')
--------------
disp('Sensitivity analysis')
Sensitivity analysis
disp('--------------')
--------------
disp('')
fprintf('Output weights:     dJ/dWy  = [%g, %g]\n',Sens1.OutputVariables);
Output weights:     dJ/dWy  = [-27345.7, 27166]
fprintf('Input weights:      dJ/dWu  = [%g, %g, %g]\n',Sens1.ManipulatedVariables);
Input weights:      dJ/dWu  = [3.33756, -125.827, -35.1066]
fprintf('Input-rate weights: dJ/dWdu = [%g, %g, %g]\n',Sens1.ManipulatedVariablesRate);
Input-rate weights: dJ/dWdu = [-7.30066, 10250.2, -8369.89]
disp('--------------')
--------------
disp('')

Настройте веса MPC

Поскольку мы всегда хотим уменьшать накопленный индекс эффективности с обратной связью J, в этом примере производные относительно выходных весов показывают что вес на y1 должен быть увеличен, когда соответствующая производная отрицательна, в то время как вес на y2 должен быть уменьшен.

mpcobj_new = mpcobj;

Чувствительность меньше чем 0 предлагают увеличить выходной вес от 1 до 2.

mpcobj_new.Weights.OutputVariables(1) = 2;

Чувствительность, больше, чем 0, предлагает уменьшить выходной вес с 1 до 0,2.

mpcobj_new.Weights.OutputVariables(2) = 0.2;

Обратите внимание на то, что анализ чувствительности только говорит вам который направление изменить параметры, не то, как очень. Метод проб и ошибок ожидается.

Проверьте изменения эффективности

[y1, t1] = sim(mpcobj, Tstop, r, v, simopt);
[y2, t2] = sim(mpcobj_new, Tstop, r, v, simopt);
-->Converting model to discrete time.
   Assuming no disturbance added to measured output channel #1.
-->Assuming output disturbance added to measured output channel #2 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

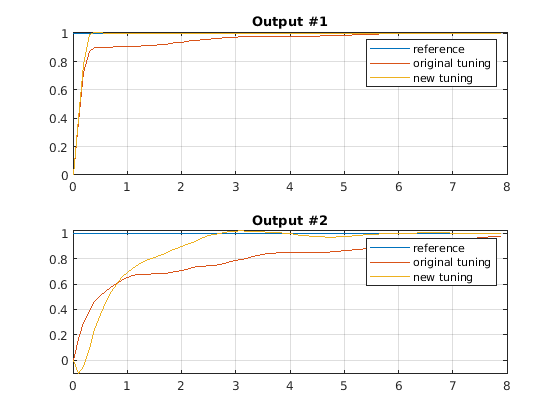

h = figure;
subplot(211)
plot(t2,r(:,1),t1,y1(:,1),t2,y2(:,1));grid
legend('reference','original tuning','new tuning')
title('Output #1')
subplot(212)
plot(t2,r(:,2),t1,y1(:,2),t2,y2(:,2));grid
legend('reference','original tuning','new tuning')
title('Output #2')

Figure contains 2 axes. Axes 1 with title Output #1 contains 3 objects of type line. These objects represent reference, original tuning, new tuning. Axes 2 with title Output #2 contains 3 objects of type line. These objects represent reference, original tuning, new tuning.

Проверьте, что Накопленный индекс Эффективности Уменьшается

Повторно вычислите только накопленный индекс эффективности с помощью того же критерия качества работы.

J2 = sensitivity(mpcobj_new, 'ISE', PerformanceWeights, Tstop, r, v, simopt);
-->Converting model to discrete time.
   Assuming no disturbance added to measured output channel #1.
-->Assuming output disturbance added to measured output channel #2 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.
fprintf('Previous Cumulated Performance Index J1 = %g\n',J1);
Previous Cumulated Performance Index J1 = 128645
fprintf('New Cumulated Performance Index J2 = %g\n',J2);
New Cumulated Performance Index J2 = 116234

Обратите внимание на то, что абсолютное значение накопленного индекса эффективности не важно.

Используйте пользовательскую функцию эффективности

Это - пример того, как записать пользовательскую функцию эффективности, используемую sensitivity метод. В этом примере, пользовательском функциональном mpc_performance_function.m иллюстрирует, как индекс эффективности ISE реализован.

J3 = sensitivity(mpcobj,'mpc_performance_function',Tstop,r,PerformanceWeights);
fprintf('User Defined Cumulated Performance Index J3 = %g (same as J1).\n',J3);
User Defined Cumulated Performance Index J3 = 128645 (same as J1).
