phased.FMCWWaveform

Форма волны FMCW

Описание

FMCWWaveform объект создает FMCW (частота модулировала непрерывную волну), форма волны.

Получить выборки формы волны:

Задайте и настройте свою форму волны FMCW. Смотрите Конструкцию.
Вызовите step сгенерировать выборки формы волны FMCW согласно свойствам phased.FMCWWaveform. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции. Когда единственный аргумент к step методом является сам Системный объект, замена y = step(obj) y = obj().

Конструкция

H = phased.FMCWWaveform создает Системный объект формы волны FMCW, H. Объект генерирует выборки формы волны FMCW.

H = phased.FMCWWaveform(Name,Value) создает объект формы волны FMCW, H, с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,…,NameN,ValueN.

Свойства

`SampleRate`	Частота дискретизации Задайте тот же уровень, в герц, как положительная скалярная величина. Значение по умолчанию этого свойства соответствует 1 МГц. Количество `(SampleRate .* SweepTime)` скаляр или вектор, который должен содержать только целые числа. Значение по умолчанию: `1e6`
`SweepTime`	Длительность каждой линейной развертки FM Задайте длительность upsweep или downsweep, в секундах, как вектор-строка из положительных, вещественных чисел. Значение по умолчанию соответствует 100 μ s. Если `SweepDirection` `'Triangle'`, время развертки является половиной периода развертки, потому что каждый период состоит из upsweep и downsweep. Если `SweepDirection` `'Up'` или `'Down'`, время развертки равняется периоду развертки. Количество `(SampleRate .* SweepTime)` скаляр или вектор, который должен содержать только целые числа. Чтобы реализовать различное время развертки, задайте `SweepTime` как нескалярный вектор-строка. Форма волны использует последовательные записи вектора как время развертки в течение последовательных периодов формы волны. Если последний элемент вектора достигнут, процесс продолжается циклически первой записью вектора. Если `SweepTime` и `SweepBandwidth` являются оба нескалярными, у них должна быть та же длина. Значение по умолчанию: `1e-4`
`SweepBandwidth`	Пропускная способность развертки FM Задайте пропускную способность линейной развертки FM, в герц, как вектор-строка из положительных, вещественных чисел. Значение по умолчанию соответствует 100 кГц. Чтобы реализовать различную пропускную способность, задайте `SweepBandwidth` как нескалярный вектор-строка. Форма волны использует последовательные записи вектора как пропускная способность развертки в течение последовательных периодов формы волны. Если последний элемент `SweepBandwidth` вектор достигнут, процесс продолжается циклически первой записью вектора. Если `SweepTime` и `SweepBandwidth` являются оба нескалярными, у них должна быть та же длина. Значение по умолчанию: `1e5`
`SweepDirection`	Направление развертки FM Задайте направление линейной развертки FM как один из `'Up'` \| `'Down'` \| `'Triangle'`. Значение по умолчанию: `'Up'`
`SweepInterval`	Местоположение FM развертывает интервал Если вы устанавливаете это значение свойства на `'Positive'`, форма волны развертывается в интервале между 0 и B, где B является `SweepBandwidth` значение свойства. Если вы устанавливаете это значение свойства на `'Symmetric'`, форма волны развертывается в интервале между –B/2 и B/2. Значение по умолчанию: `'Positive'`
`OutputFormat`	Формат выходного сигнала Задайте формат выходного сигнала как один из `'Sweeps'` или `'Samples'`. Когда вы устанавливаете `OutputFormat` свойство к `'Sweeps'`, выход `step` метод в форме нескольких разверток. В этом случае количество разверток является значением `NumSweeps` свойство. Если `SweepDirection` свойством является `'Triangle'`, каждая развертка является половиной периода. Когда вы устанавливаете `OutputFormat` свойство к `'Samples'`, выход `step` метод в форме нескольких выборок. В этом случае количество выборок является значением `NumSamples` свойство. Значение по умолчанию: `'Sweeps'`
`NumSamples`	Количество выборок в выходе Задайте количество выборок в выходе `step` метод как положительное целое число. Это свойство применяется только, когда вы устанавливаете `OutputFormat` свойство к `'Samples'`. Значение по умолчанию: `100`
`NumSweeps`	Количество разверток в выходе Задайте количество разверток в выходе `step` метод как положительное целое число. Это свойство применяется только, когда вы устанавливаете `OutputFormat` свойство к `'Sweeps'`. Значение по умолчанию: `1`

Методы

график	Постройте форму волны FMCW
сброс	Сбросьте состояния объекта формы волны FMCW
шаг	Выборки формы волны FMCW

Характерный для всех системных объектов
`release`	Позвольте изменения значения свойства Системного объекта

Примеры

свернуть все

Постройте форму волны FMCW

Скрипт Open Live Script

Создайте и постройте upsweep FMCW форма волны.

waveform = phased.FMCWWaveform('SweepBandwidth',100.0e3,...
    'OutputFormat','Sweeps','NumSweeps',2);
plot(waveform)

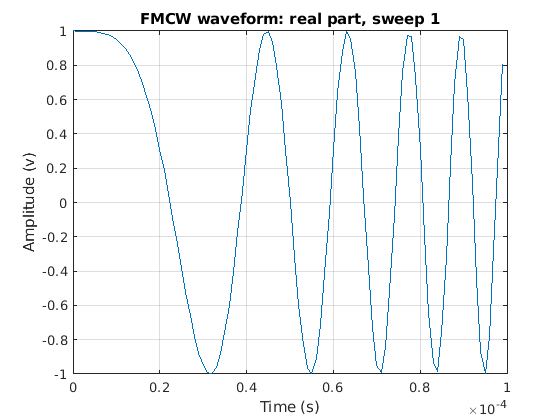

Figure contains an axes. The axes with title FMCW waveform: real part, sweep 1 contains an object of type line.

Спектрограмма треугольной развертки форма волны FMCW

Скрипт Open Live Script

Сгенерируйте выборки треугольной развертки Форма волны FMCW. Затем постройте спектрограмму развертки. Развертка имеет пропускную способность на 10 МГц.

sFMCW = phased.FMCWWaveform('SweepBandwidth',10.0e6,...
   'SampleRate',20.0e6,'SweepDirection','Triangle',...
   'NumSweeps',2);
sig = step(sFMCW);
windowlength = 32;
noverlap = 16;
nfft = 32;
spectrogram(sig,windowlength,noverlap,nfft,sFMCW.SampleRate,'yaxis')

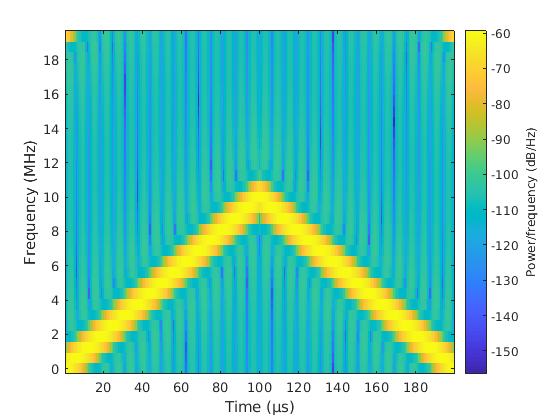

Figure contains an axes. The axes contains an object of type image.

Больше о

развернуть все

Треугольная развертка

В каждый период треугольной развертки форма волны подметает с наклоном B/T и затем вниз с наклоном –B/T. B является пропускной способностью развертки, и T является временем развертки. Период развертки 2T.

Upsweep

В каждый период upsweep форма волны развертывается с наклоном B/T. B является пропускной способностью развертки, и T является временем развертки.

Downsweep

В каждый период downsweep форма волны развертывается с наклоном –B/T. B является пропускной способностью развертки, и T является временем развертки.

Ссылки

[1] Иссаков, Вадим. Микроволновые схемы для автомобильного радара на 24 ГГц в основанных на кремнии технологиях. Берлин: Спрингер, 2010.

[2] Skolnik, M.I. Введение в радиолокационные системы. Нью-Йорк: McGraw-Hill, 1980.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

plot метод не поддерживается.
Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Темы

Автомобильный адаптивный круиз-контроль Используя технологию FMCW (Radar Toolbox)
