Fan (G)

Разветвите газовую сеть на входе

Библиотека:
Simscape / Жидкости / Газ / Турбомашины

Описание

Блок Fan (G) моделирует ротор, смонтированный на карданном вале в газовой сети. Нормальное функционирование происходит когда потоки газа от порта A до B. Порт R сопоставлен с валом вентилятора, и порт C сопоставлен с вентилятором, случающимся. О вале вращательная скорость сообщают относительно порта C.

Можно задать вращательную ориентацию вентилятора, который генерирует, текут из порта A к порту B в параметре Mechanical orientation. Вращение вентилятора в противоречии с этой установкой не сгенерирует потока.

Параметризация скоростью потока жидкости

Когда Fan specification установлен в 1D tabulated data - static pressure and total efficiency table vs. flow rate, статический перепад давления линейно интерполирован от Volumetric flow rate vector на основе ссылочного объемного расхода, _qref, который является функцией Reference shaft speed, _ωref. Статический перепад давления вычисляется как:

$Δ p = \frac{ω^{2}}{ω_{r e f}^{2}} \frac{ρ_{i n}}{ρ_{r e f}} Δ p_{r e f} (q_{r e f}),$

где:

_ρref является Reference density, сопоставленный с измерениями табличных данных.
ω является скоростью вала ротора, _{ωR - ωC}.
_ρin является плотностью сырьевого газа.
_Δpref является Static pressure rise vector, который зависит от ссылочного Volumetric flow rate vector, _qref:

$q_{r e f} = \frac{{\dot{m}}_{i n}}{ρ_{i n}} \frac{ω_{r e f}}{ω} .$

Общий КПД интерполирован от Total efficiency vector на основе ссылочного объемного расхода:

$η_{T} = η_{T} (q_{r e f}) .$

Параметризация скоростью вращения и скоростью потока жидкости

Когда Fan specification установлен в 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate, статический перепад давления линейно интерполирован от Static pressure rise table, Dp(omega,q), в зависимости от объемного расхода, q, и Shaft speed vector, omega, ω. Статический перепад давления вычисляется как:

$Δ p = \frac{ρ_{i n}}{ρ_{r e f}} Δ p_{r e f} (q, ω),$

где Flow rate vector, q, q, вычисляется как $q = \frac{\dot{m}}{ρ_{i n}} .$

Общий КПД вентилятора линейно интерполирован от Total efficiency table, Eta(omega,q) на основе объемного расхода и угловой скорости вала:

$η_{T} = η_{T} (ω, q) .$

Параметризация скоростью вращения и перепад давления

Когда Fan specification установлен в 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure, объемный расход линейно интерполирован от Flow rate table, q(omega,Dp), в зависимости от скорости вала, ω, и ссылочного Static pressure rise vector, Dp, _Δpref. Массовый расход жидкости вычисляется как:

$\dot{m} = ρ_{r e f} q_{r e f} (ω, Δ p_{r e f}),$

где ссылочное статическое повышение давления вычисляется как:

$Δ p_{r e f} = (\frac{ρ_{r e f}}{ρ_{i n}}) Δ p .$

и где Δp является статическим перепадом давления по вентилятору, _{pB- pA}.

Общий КПД интерполирован от Total efficiency table, Eta(omega,Dp) на основе скорости вала и ссылочного статического перепада давления:

$η_{T} = η_{T} (ω, Δ p_{r e f}) .$

Когда операционная область на вашей карте вентилятора не является прямоугольной, можно параметрировать эффективность вентилятора отношением операционного к максимальному повышению давления по вентилятору. Когда Fan specification установлен в 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure ratio, объемный расход линейно интерполирован от Flow rate table, q(omega,Dp/DpMax), в зависимости от Shaft speed vector omega, ω и Static pressure rise ratio vector, Dp/DpMax, $\frac{Δ p_{r e f}}{Δ p_{\max}}$ .

Массовый расход жидкости вычисляется как:

$\dot{m} = ρ_{r e f} Δ q_{r e f} (ω, \frac{Δ p_{r e f}}{Δ p_{\max}}),$

где:

_Δpmax является максимальным перепадом давления по вентилятору на данной скорости вала или Maximum pressure rise vector. Это зависит от Shaft speed vector for maximum pressure rise vector, _ωmax.
$\frac{Δ p_{r e f}}{Δ p_{\max}}$ Static pressure rise ratio vector, Dp/DpMax, где _Δpref является перепадом давления по вентилятору, настроенному для плотности:

$Δ p_{r e f} = \frac{ρ_{r e f}}{ρ_{i n}} Δ p .$

Общий КПД вентилятора линейно интерполирован от Total efficiency table, Eta(omega,Dp/DpMax) на основе отношения давления и угловой скорости вала:

$η_{T} = η_{T} (ω, \frac{Δ p_{r e f}}{Δ p_{\max}}) .$

Крутящий момент вала

Крутящий момент вычисляется от общего КПД вентилятора, _ηT:

$τ = \frac{W_{F}}{ω η_{T}},$

где _ηT является отношением жидкой работы к механизированному труду, $\frac{W_{F}}{W_{M}} .$

Обратите внимание на то, что это - изэнтропическое определение, и сетевой газ принят, чтобы быть идеальным.

Жидкая работа вычисляется от изменения в энтальпии по вентилятору:

$W_{F} = \dot{m} (h_{T,B} - h_{T,A}),$

где:

_hT,B является общей энтальпией в порте B или суммой энтальпии в B из-за статического повышения давления и энтальпии из-за движущейся жидкости:

$h_{T,B} = h_{B} + \frac{v_{B}^{2}}{2},$
где _vB является скоростью газа в порте B.
_hT,A является общей энтальпией в порте A,

$h_{T,A} = h_{A} + \frac{v_{A}^{2}}{2},$
где _vA является скоростью газа в порте A.

Численное сглаживание

Чтобы обеспечить сходимость моделирования во время реверсирования потока, числовое сглаживание применяется к плотности жидкости и скорости вала, когда угловая скорость вала падает ниже заданного значения.

Вставьте плотность

Когда скорость вала падает ниже Shaft speed threshold for flow reversal, плотность газа вычисляется как смешение плотности в обоих портах:

$ρ = ρ_{A} (\frac{1 + α}{2}) + ρ_{B} (\frac{1 - α}{2}),$

где:

_ρA является плотностью в порте A.
_ρB является плотностью в порте B.
α является коэффициентом сглаживания:

$α = tanh (\frac{4 \dot{m}}{{\dot{m}}_{Th}}),$

где $\dot{m}$ _Th является пороговым массовым расходом жидкости:

${\dot{m}}_{T h} = ω_{T h} ε F_{ω},$

где:

_ωTh является Shaft speed threshold for flow reversal.
ε является Mechanical orientation, который является +1 когда установлено в Positive и -1 когда установлено в Negative.
_Fω является частью значения Shaft speed threshold for flow reversal, в котором вычисляется плотность газа.

Вращение вала около реверсирования потока

Когда расчетная скорость вала падает ниже Shaft speed threshold for flow reversal, угловая скорость вала сглаживается. Если расчетная скорость вала падает ниже 0, значение Shaft speed threshold for flow reversal, _ωTh, применяется вместо этого:

$ω^{*} = {\begin{array}{l} w_{Th}, & ω < 0 \\ (1 - λ) ω_{Th} + λ ω, & ω < ω_{Th} \\ ω, & ω \geq ω_{Th} \end{array},$

где λ, функция сглаживания, является кубическим полиномом:

$λ = 3 {(\frac{ω}{ω_{Th}})}^{2} - 2 {(\frac{ω}{ω_{Th}})}^{3} .$

Баланс массы

Масса сохраняется через вентилятор:

${\dot{m}}_{A} + {\dot{m}}_{B} = 0,$

где:

$\dot{m}$ _A является входным массовым расходом жидкости в порте A.
$\dot{m}$ _B является массовым расходом жидкости выхода в порте B.

Энергетический баланс

Энергетический баланс по блоку:

$ϕ_{A} + ϕ_{B} + W_{F} = 0,$

где:

_ϕA является энергетической скоростью потока жидкости в порте A.
_ϕB является энергетической скоростью потока жидкости в порте B.
W _F является гидравлической энергией.

Допущения и ограничения

Вентилятор принят, чтобы быть квазиустойчивым.
Эффективность вентилятора моделируется в терминах статического повышения давления, и не общего давления вентилятора.
Сетевой газ принят, чтобы быть идеальным.

Порты

Сохранение

развернуть все

`A` — Жидкий порт
газ

Жидкий входной порт.

`B` — Жидкий порт
газ

Жидкий порт выхода.

`R` — Вал вентилятора
газ

Порт сопоставлен с крутящим моментом вала ротора и скоростью вращения.

`C` — Случай
газ

Порт, сопоставленный с вентилятором, заключающим в корпус крутящий момент и скорость вращения.

Параметры

развернуть все

`Fan specification` — Тип параметризации
`1D tabulated data - static pressure and total efficiency vs. flow rate` (значение по умолчанию) | `2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate` | `2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure` | `2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure ratio`

Тип параметризации вентилятора. Можно выбрать из четырех опций табличных данных:

1D tabulated data - static pressure and total efficiency vs. flow rate: Эффективность вентилятора модели как 1D интерполяционная таблица на основе объемного расхода.
2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate: Эффективность вентилятора модели как 2D интерполяционная таблица на основе скорости вала и статического повышения давления.
2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure: Эффективность вентилятора модели как 2D интерполяционная таблица на основе скорости вала и статического повышения давления.
2D tabulated data - flow rate and total efficiency vs. angular speed and pressure ratio: Эффективность вентилятора модели как 2D интерполяционная таблица на основе скорости вала и отношения давления между вентилятором статическое повышение давления и максимальным статическим повышением давления.

`Mechanical orientation` — Вентилятор вращательное направление в нормальном функционировании
`Positive` (значение по умолчанию) | `Negative`

Вращательное направление вентилятора в нормальном функционировании. Поток сгенерирован от порта A до B в этой установке. Если вентилятор вращается в противоречии с этим направлением, никакой поток не сгенерирован.

`Volumetric flow rate vector` — Объемный расход для 1D сведенная в таблицу параметризация давления и КПД
`[4.7, 5.2, 5.7, 6.1, 6.6] m^3/s` (значение по умолчанию) | вектор из 2 или больше элементов

Объемный расход для 1D сведенная в таблицу параметризация давления и КПД. Вектор должен иметь те же элементы как Static pressure rise vector и параметры Total efficiency vector. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Static pressure rise vector` — Дифференциальное давление для 1D сведенная в таблицу параметризация давления
[1120, 995.36, 870.94, 746.52, 622.1] (значение по умолчанию) | вектор из 2 или больше элементов

Дифференциальное давление для 1D сведенная в таблицу параметризация давления. Вектор должен иметь те же элементы как параметр Volumetric flow rate vector. Векторные элементы перечислены в порядке убывания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Total efficiency vector` — Общий КПД для 1D сведенная в таблицу параметризация КПД
[.1, .2, .25, .15, .1] (значение по умолчанию) | вектор из элементов в области значений (0,1]

Общий КПД для 1D сведенная в таблицу параметризация КПД. Вектор должен иметь те же элементы как параметр Volumetric flow rate vector. Векторные элементы должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Reference shaft speed` — Скорость вала ротора, на которой 1D табличные данные задан
`910 rpm` (значение по умолчанию) | положительная скалярная величина

Скорость вала ротора, которая соответствует значениям Volumetric flow rate vector.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Shaft speed vector, omega` — Скорость вращения вентилятора для 2D сведенной в таблицу параметризации давления и КПД
`[450, 500, 550, 600, 650] rpm` (значение по умолчанию) | вектор из 2 или больше элементов

Скорость вращения вентилятора для 2D сведенной в таблицу параметризации давления и КПД. Вектор должен иметь то же число элементов как строки таблиц Static pressure rise table, Dp(omega,q) и Total efficiency table, Eta(omega,q). Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate.

`Flow rate vector, q` — Объемный расход для 2D сведенной в таблицу параметризации давления и КПД
`[450, 500, 550, 600, 650] rpm` (значение по умолчанию) | вектор из 2 или больше элементов

Объемный расход для 2D сведенной в таблицу параметризации давления и КПД. Вектор должен иметь то же число элементов как столбцы таблиц Static pressure rise table, Dp(omega,q) и Total efficiency table, Eta(omega,q). Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate.

`Static pressure rise table, Dp(omega,q)` — Дифференциальное давление для 2D сведенной в таблицу параметризации давления
`[675, 650, 560, 420; 830, 800, 695, 520; 1008, 966, 840, 630; 1200, 1150, 1000, 750; 1370, 1300, 1250, 1000] Pa` (значение по умолчанию) | M-by-N матрица

M-by-N матрица статического давления повышается на заданной скорости вала и объемном расходе. Линейная интерполяция используется между табличными элементами. M и N являются размерами соответствующих векторов:

M является количеством векторных элементов в параметре Shaft speed vector, omega.
N является количеством векторных элементов в параметре Flow rate vector, q.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate.

`Total efficiency table, Eta(omega,q)` — Общий КПД для 2D сведенной в таблицу параметризации КПД
[.22, .23, .25, .24; .38, .39, .4, .34; .58, .6, .62, .6; .81, .82, .84, .8; .88, .91, .95, .9] (значение по умолчанию) | вектор из элементов в области значений (0,1]

M-by-N матрица общего КПД на заданной скорости вала и объемном расходе. Линейная интерполяция используется между табличными элементами. M и N являются размерами соответствующих векторов:

M является количеством векторных элементов в параметре Shaft speed vector, omega.
N является количеством векторных элементов в параметре Flow rate vector, q.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate.

`Shaft speed vector, omega` — Скорость вращения вентилятора для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД
`[450, 500, 550, 600, 650] rpm` (значение по умолчанию) | вектор из 2 или больше элементов

Скорость вращения вентилятора для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД. Вектор должен иметь то же число элементов как строки таблиц Static pressure rise table, Dp(omega,Dp) и Total efficiency table, Eta(omega,Dp). Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure.

`Static pressure rise vector, Dp` — Дифференциальное давление для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД
`[1 / 8, 1 / 4, 3 / 8, 1 / 2] * 3386.4 Pa` (значение по умолчанию) | вектор из 2 или больше элементов

Дифференциальное давление для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД. Вектор должен иметь то же число элементов как столбцы таблиц Flow rate table, q(omega,Dp) и Total efficiency table, Eta(omega,Dp). Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure.

`Flow rate table, q(omega,Dp)` — Объемные расходы для 2D сведенной в таблицу параметризации скорости потока жидкости
`[.3282, .2965, .2556, .1973; .8254, .71, .5876, .4545; 1.2018, 1.0829, .9083, .7034; 1.5065, 1.4098, 1.2722, .9844; 1.8368, 1.7507, 1.6055, 1.2417] m^3/s` (значение по умолчанию) | вектор из 2 или больше элементов

M-by-N матрица объемных расходов на заданной скорости вала и дифференциальном давлении. Линейная интерполяция используется между табличными элементами. M и N являются размерами соответствующих векторов:

M является количеством векторных элементов в параметре Shaft speed vector, omega.
N является количеством векторных элементов в параметре Static pressure rise vector, Dp.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure.

`Total efficiency table, Eta(omega,Dp)` — Общий КПД для 2D сведенной в таблицу параметризации КПД
[.22, .23, .25, .24; .38, .39, .4, .34; .58, .6, .62, .6; .81, .82, .84, .8; .88, .91, .95, .9] (значение по умолчанию) | вектор из элементов в области значений (0,1]

M-by-N матрица общего КПД на заданной скорости вала и дифференциальном давлении. Линейная интерполяция используется между табличными элементами. M и N являются размерами соответствующих векторов:

M является количеством векторных элементов в параметре Shaft speed vector, omega.
N является количеством векторных элементов в параметре Static pressure rise vector, Dp.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure.

`Shaft speed vector for maximum pressure rise vector` — Скорость вала сопоставлена с максимальным давлением
[1800, 2000, 2400, 2800, 3000] об/мин (значение по умолчанию) | вектор из 2 или больше элементов

Скорость вращения сопоставлена с перепадом давления максимума вентилятора. Вектор должен иметь то же число элементов как Maximum pressure rise vector. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure ratio.

`Maximum pressure rise vector` — Максимальное давление для параметризации отношением давления
[1 / 8, 1 / 4, 3 / 8, 1 / 2, 5 / 8] * 3386.4 Па (значение по умолчанию) | вектор из 2 или больше элементов

Максимальное дифференциальное давление для параметризации отношением давления. Вектор должен иметь то же число элементов как Shaft speed vector for maximum pressure rise vector. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Shaft speed vector, omega` — Скорость вращения вентилятора для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД
[1800, 2000, 2400, 2800, 3000] об/мин (значение по умолчанию) | вектор из 2 или больше элементов

Скорость вращения вентилятора для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД. Вектор должен иметь то же число элементов как строки таблиц Flow rate table, q(omega,Dp/DpMax) и Total efficiency table, Eta(omega,Dp/DpMax). Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Static pressure rise ratio vector, Dp/DpMax` — Отношение дифференциального давления для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД
`linspace(0, 1, 7)` (значение по умолчанию) | вектор из элементов в области значений [0,1]

Отношение дифференциального давления для 2D сведенной в таблицу параметризации скорости потока жидкости и КПД. Вектор должен иметь то же число элементов как столбцы таблиц Flow rate table, q(omega,Dp/DpMax) и Total efficiency table, Eta(omega,Dp/DpMax). Векторные элементы перечислены в порядке возрастания. Вектор не должен быть одного размера с Maximum pressure rise vector.

Зависимости

`Flow rate table, q(omega,Dp/DpMax)` — Объемные расходы для 2D сведенной в таблицу параметризации скорости потока жидкости
`[.3282, .2965, .2556, .1973, .1799, .1288, .0736; .8254, .71, .5876, .4545, .4157, .2967, .1696; 1.2018, 1.0829, .9083, .7034, .6415, .4584, .2619; 1.5065, 1.4098, 1.2722, .9844, .8991, .6418, .3668; 1.8368, 1.7507, 1.6055, 1.2417, 1.1337, .8098, .464] m^3/s` (значение по умолчанию) | вектор из 2 или больше элементов

M-by-N матрица объемных расходов на заданной скорости вала и отношении дифференциального давления. Линейная интерполяция используется между табличными элементами. M и N являются размерами соответствующих векторов:

M является количеством векторных элементов в параметре Shaft speed vector, omega.
N является количеством векторных элементов в параметре Static pressure rise ratio vector, Dp/DpMax.

Зависимости

`Total efficiency table, Eta(omega,Dp/DpMax)` — Общий КПД для 2D сведенной в таблицу параметризации КПД
[.22, .23, .25, .26, .27, .275, .28; .38, .39, .4, .41, .42, .425, .43; .48, .5, .52, .54, .55, .54, .53; .4, .42, .44, .46, .48, .45, .44; .42, .43, .45, .47, .49, .46, .44] (значение по умолчанию) | вектор из элементов в области значений [0,1]

M-by-N матрица общего КПД на заданной скорости вала и отношении дифференциального давления. Линейная интерполяция используется между табличными элементами. M и N являются размерами соответствующих векторов:

M является количеством векторных элементов в параметре Shaft speed vector, omega.
N является количеством векторных элементов в параметре Static pressure rise ratio vector, Dp/DpMax.

Зависимости

`Reference density` — Плотность газа при измерении табличных данных
`1.2 kg/m^3` (значение по умолчанию) | положительная скалярная величина

Плотность газа, в которой были собраны объемный расход, дифференциальное давление и данные о скорости вала.

`Shaft speed threshold for flow reversal` — Минимальная скорость вала ротора
`1 rpm` (значение по умолчанию) | положительная скалярная величина

Пороговое значение для реверсирования потока. Ниже этого значения скорость вала обеспечена в Shaft speed threshold for flow reversal, и функция сглаживания применяется к скорости потока жидкости. Вал не генерирует поток ниже этого значения.

`Inlet gas flow area (port A)` — Область Inlet
`0.01 m^2` (значение по умолчанию) | положительная скалярная величина

Площадь поперечного сечения вентилятора вставляется.

`Outlet gas flow area (port B)` — Область Outlet
`0.01 m^2` (значение по умолчанию) | положительная скалярная величина

Площадь поперечного сечения выхода вентилятора.

Примеры модели

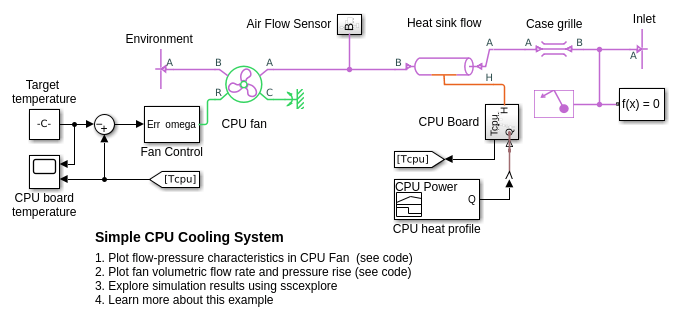

Простая система охлаждения центрального процессора

Простая система охлаждения центрального процессора состоит из теплоотвода, вентилятора процессора и контроллеров вентиляторов. Тепло, выработанное центральным процессором, передается теплоотводу проводимостью, и это рассеивается к охлаждающемуся воздуху принудительным механизмом конвекции. Теплоотвод является параллельной пластиной пластины с прямоугольными пластинами между пластинами пластины. Вентилятор процессора перемещает воздух через теплоотвод путем вовлечения воздуха в решетку случая от внешнего и извлечения теплого воздуха изнутри. Модуль контроллера вентиляторов включает три уровня управления, представляя переключатель с 3 скоростями, согласно температуре ЦП. Для более низкой температуры ЦП уменьшена скорость вентилятора, и для более высокой температуры это увеличено.

Документация

Fan (G)

Описание

Параметризация скоростью потока жидкости

Параметризация скоростью вращения и скоростью потока жидкости

Параметризация скоростью вращения и перепад давления

Крутящий момент вала

Численное сглаживание

Баланс массы

Энергетический баланс

Допущения и ограничения

Порты

Сохранение

A — Жидкий порт газ

B — Жидкий порт газ

R — Вал вентилятора газ

C — Случай газ

Параметры

Mechanical orientation — Вентилятор вращательное направление в нормальном функционировании Positive (значение по умолчанию) | Negative

Зависимости

Зависимости

Total efficiency vector — Общий КПД для 1D сведенная в таблицу параметризация КПД[.1, .2, .25, .15, .1] (значение по умолчанию) | вектор из элементов в области значений (0,1]

Зависимости

Reference shaft speed — Скорость вала ротора, на которой 1D табличные данные задан 910 rpm (значение по умолчанию) | положительная скалярная величина

Зависимости

Зависимости

Flow rate vector, q — Объемный расход для 2D сведенной в таблицу параметризации давления и КПД [450, 500, 550, 600, 650] rpm (значение по умолчанию) | вектор из 2 или больше элементов

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Shaft speed vector for maximum pressure rise vector — Скорость вала сопоставлена с максимальным давлением[1800, 2000, 2400, 2800, 3000] об/мин (значение по умолчанию) | вектор из 2 или больше элементов

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Reference density — Плотность газа при измерении табличных данных 1.2 kg/m^3 (значение по умолчанию) | положительная скалярная величина

Shaft speed threshold for flow reversal — Минимальная скорость вала ротора 1 rpm (значение по умолчанию) | положительная скалярная величина

Inlet gas flow area (port A) — Область Inlet 0.01 m^2 (значение по умолчанию) | положительная скалярная величина

Outlet gas flow area (port B) — Область Outlet 0.01 m^2 (значение по умолчанию) | положительная скалярная величина

Примеры модели

Простая система охлаждения центрального процессора

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Документация Simscape Fluids

Поддержка

`A` — Жидкий порт
газ

`B` — Жидкий порт
газ

`R` — Вал вентилятора
газ

`C` — Случай
газ

`Mechanical orientation` — Вентилятор вращательное направление в нормальном функционировании
`Positive` (значение по умолчанию) | `Negative`

`Total efficiency vector` — Общий КПД для 1D сведенная в таблицу параметризация КПД
[.1, .2, .25, .15, .1] (значение по умолчанию) | вектор из элементов в области значений (0,1]

`Reference shaft speed` — Скорость вала ротора, на которой 1D табличные данные задан
`910 rpm` (значение по умолчанию) | положительная скалярная величина

`Flow rate vector, q` — Объемный расход для 2D сведенной в таблицу параметризации давления и КПД
`[450, 500, 550, 600, 650] rpm` (значение по умолчанию) | вектор из 2 или больше элементов

`Reference density` — Плотность газа при измерении табличных данных
`1.2 kg/m^3` (значение по умолчанию) | положительная скалярная величина

`Shaft speed threshold for flow reversal` — Минимальная скорость вала ротора
`1 rpm` (значение по умолчанию) | положительная скалярная величина

`Inlet gas flow area (port A)` — Область Inlet
`0.01 m^2` (значение по умолчанию) | положительная скалярная величина

`Outlet gas flow area (port B)` — Область Outlet
`0.01 m^2` (значение по умолчанию) | положительная скалярная величина

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
