6-Speed Lepelletier

Сожмите расписание для передачи Lepelletier с шестью скоростями

  • Библиотека:
  • Simscape / Автомобильная трансмиссия / Передачи

  • 6-Speed Lepelletier block

Описание

6-Speed Lepelletier состоит из одного планетарного набора механизма, одного набора механизма Ravigneaux и пяти дисковых муфт сцепления. Базовый вал передачи связывает с кольцевым механизмом планетарного установленного механизма. Вал последователя связывает с кольцевым механизмом установленного механизма Ravigneaux. Три из муфт управляют путями к потоку энергии между планетарным и наборами механизма Ravigneaux. Другие две муфты служат тормозами, заземляя различные механизмы набора Ravigneaux к корпусу передачи.

Эта схема показывает передачу Lepelletier с шестью скоростями. Метки для компонентов механизма накладываются на механизмы ввода и вывода. Таблица приводит механизм и компоненты муфты, которые помечены в схеме.

МеткаКомпонент
P.G.Планетарный механизм
R.G.Механизм Ravigneaux
RКольцевой механизм
CПоставщик услуг механизма планеты
SМеханизм Sun
\slБольшой механизм солнца
SSМаленький механизм солнца
A–CПередайте муфты, которые управляют путем к потоку энергии
D–EПередайте, тормозя муфты

Управляйте отношениями, сожмите расписание и поток энергии

Отношение диска между валами ввода и вывода передачи следует из элементарных передаточных отношений, заданных для блоков механизма. Элементарные передаточные отношения

g1=NPRNPS,

g2=NRRNRSL,

и

g3=NRRNRSS,

где:

  • PR N является количеством зубов в планетарном кольцевом механизме.

  • PS N является количеством зубов в планетарном механизме солнца.

  • RR N является количеством зубов в кольцевом механизме Ravigneaux.

  • N RSL является количеством зубов в Ravigneaux большой механизм солнца.

  • N RRS является количеством зубов в Ravigneaux маленький механизм солнца.

Таблица показывает расписание муфты, выражения отношения диска, значения по умолчанию отношения диска и схемы потока энергии для каждого механизма блока 6-Speed Lepelletier.

Буквы в столбцах расписания муфты обозначают тормоза и муфты. Значение 1 обозначает заблокированное состояние и значение 0 разблокированное состояние. Расписание муфты генерирует эти сигналы на основе входного сигнала порта Gear. Сигналы масштабируются через блок Gain и используются в качестве входных параметров приведения в действие в блоках муфты.

Схемы потока энергии показывают пути к потоку энергии между валами ввода и вывода для каждой установки механизма. Поток энергии отображают оранжевым. Связи с корпусом передачи (механическая земля) отображают черным цветом.

МеханизмСожмите расписаниеУправляйте уравнением отношенияОтношение по умолчаниюПоток энергии
 ABCDE
601001g21+g20.69

511000g2g2+1/(1+g1)0.87

401100g3(1+g1)g3(1+g1)11.14

3101001+g1g11.50

200101(1+g1)(g3+g2)g1(1+g2)2.31

100110g3(1+g1)g14.12

R10010g2(1+g1)g1-3.36

Порты

Входной параметр

развернуть все

Задайте-1 для реверса, 0 для нейтрального, и 1–6 для прямых механизмов.

Типы данных: single | double

Сохранение

развернуть все

Порт Conserving сопоставлен с основным валом.

Порт Conserving сопоставлен с валом последователя.

Параметры

развернуть все

Устанавливает начальное обязательство или разъединение муфт с помощью расписания муфты. Когда передача находится в нейтральном, нет никакого потока энергии с основного вала на вал последователя.

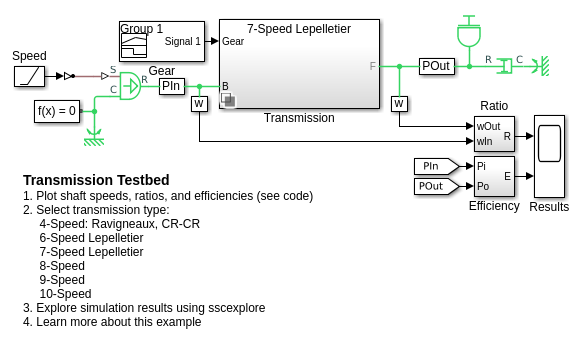

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Представленный в R2015a
