Вычислите КПД как функцию рассеянных потерь мощности
efficiency = ee_getEfficiency('loadIdentifier',node)
Прежде чем вы вызовете эту функцию, у вас должна быть логарифмическая переменная симуляции в вашей текущей рабочей области. Создайте симуляцию, регистрируют переменную путем симуляции модели с регистрацией данных, включенной, или загружают ранее сохраненную переменную из файла. Если node имя логарифмической переменной симуляции, затем таблица содержит данные для всех полупроводниковых блоков в модели. Если node имя узла в дереве данных моделирования, затем таблица содержит данные только для блоков в том узле.
Проверка КПД позволяет вам определять, действуют ли элементы схемы в их требованиях. Все блоки в библиотеке Semiconductor Devices, а также некоторые другие блоки, имеют внутреннюю переменную под названием power_dissipated, который представляет мгновенную степень, рассеянную блоком. Эта мгновенная рассеянная степень включает только действительную мощность (не реактивная мощность или полная мощность), который рассеивает блок. Когда вы регистрируете данные моделирования, ряд временной стоимости для этой переменной представляет степень, рассеянную блоком в зависимости от времени. Можно просмотреть и отобразить эти данные на графике с помощью Проводника Результатов Simscape. ee_getPowerLossTimeSeries функция также позволяет вам получать доступ к этим данным.
Примечание
power_dissipated внутренняя переменная не сообщает о динамических убытках, которые потерпели от полупроводникового переключения или магнитного гистерезиса.
ee_getEfficiency функция вычисляет КПД схемы на основе потерь для блоков, которые имеют power_dissipated переменная и что вы идентифицируете как блок загрузки. Уравнение для КПД
где:
Eff является КПД схемы.
Pload является выходной мощностью, то есть, степень, рассеянная блоками загрузки.
Ploss является степенью, рассеянной блоками незагрузки.
Это уравнение принимает, что все механизмы потерь получены блоками, содержащими по крайней мере один power_dissipated переменная. Если модель содержит какие-либо блоки с потерями, которые не имеют этой переменной, вычисление КПД дает неправильные результаты.
Некоторые блоки имеют больше чем один power_dissipated переменная, в зависимости от их настройки. Например, блок N-Channel MOSFET имеет отдельный power_dissipated регистрируя узлы для MOSFET, резистора логического элемента, и для источника и резисторов дренажа, если у них есть ненулевые значения сопротивления. Функция суммирует все эти потери, чтобы обеспечить общие потери мощности для блока, усредненного по времени симуляции. Функция использует данные потерь, чтобы вычислить КПД схемы.
efficiency = ee_getEfficiency('loadIdentifier',node,...
startTime,endTime)power_dissipated данные извлечены из узла логгирования Simscape во временном интервале. startTime и endTime представляйте начало и конец временного интервала для вычисления КПД. Если вы не используете эти два входных параметра, функция вычисляет КПД по целому времени симуляции.
[ возвращает КПД схемы и вклады потерь мощности блоков незагрузки в схеме на основе данных, извлеченных из узла логгирования Simscape.efficiency,lossesTable]
= ee_getEfficiency('loadIdentifier',node)
В этом примере показано, как вычислить КПД на основе степени, рассеянной блоками в схеме с помощью ee_getEfficiency функция.

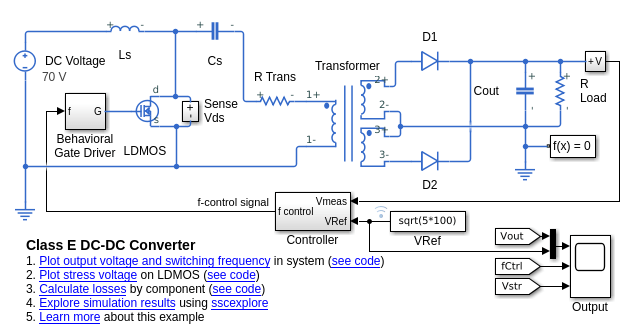

Откройте модель. В командной строке MATLAB®, введите:
model = 'ee_converter_dcdc_class_e';
open_system(model)
Загрузка в модели представлена Нагрузочным резистором R. Никакие другие блоки с power_dissipated переменные содержат Load на их имена. Поэтому можно использовать строку Load как loadIdentifier аргумент.
Если никакая строка, по крайней мере, частично не совпадает с именами всех блоков загрузки в вашей схеме, переименуйте блоки загрузки с помощью схемы, которая удовлетворяет соответствующим критериям loadIdentifier аргумент.
Этой модели в качестве примера включили регистрацию данных. Запустите симуляцию и создайте логарифмическую переменную симуляции.
sim(model)
Логарифмическая переменная simlog_ee_converter_dcdc_class_e симуляции сохранено в вашей текущей рабочей области.
Вычислите КПД и отобразите результаты.
efficiency = ee_getEfficiency('Load',simlog_ee_converter_dcdc_class_e)
efficiency = 90.0213
В этом примере показано, как вычислить КПД на основе степени, рассеянной для определенного периода времени с помощью ee_getEfficiency функция.
Откройте модель. В командной строке MATLAB®, введите:
model = 'ee_converter_dcdc_class_e';
open_system(model)
Загрузка в модели представлена Нагрузочным резистором R. Никакие другие блоки с power_dissipated переменные содержат Load на их имена. Поэтому можно использовать строку Load как loadIdentifier аргумент.
Если никакая строка, по крайней мере, частично не совпадает с именами всех блоков загрузки в вашей схеме, переименуйте блоки загрузки с помощью схемы, которая удовлетворяет соответствующим критериям loadIdentifier аргумент.
Этой модели в качестве примера включили регистрацию данных. Запустите симуляцию и создайте логарифмическую переменную симуляции.
sim(model)
Логарифмическая переменная simlog_ee_converter_dcdc_class_e симуляции сохранено в вашей текущей рабочей области.
Время симуляции модели (t) является 1.25e-4 секундами. Вычислите КПД для интервала, когда t будет между 1e-4 и 1.25e-4 секунды.
efficiency = ee_getEfficiency('Load',simlog_ee_converter_dcdc_class_e,1e-4,1.25e-4)
efficiency = 90.4772
В этом примере показано, как использование ee_getEfficiency функция позволяет вам вычислять и КПД схемы и вклады потерь мощности блоков незагрузки на основе степени, которую они рассеивают.
Откройте модель. В командной строке MATLAB®, введите:
model = 'ee_converter_dcdc_class_e';
open_system(model)
Загрузка в модели представлена Нагрузочным резистором R. Никакие другие блоки с power_dissipated переменные содержат Load на их имена. Поэтому можно использовать строку Load как loadIdentifier аргумент.
Если никакая строка, по крайней мере, частично не совпадает с именами всех блоков загрузки в вашей схеме, переименуйте блоки загрузки с помощью схемы, которая удовлетворяет соответствующим критериям loadIdentifier аргумент.
Этой модели в качестве примера включили регистрацию данных. Запустите симуляцию и создайте логарифмическую переменную симуляции.
sim(model)
Логарифмическая переменная simlog_ee_converter_dcdc_class_e симуляции сохранено в вашей текущей рабочей области.
Вычислите КПД и вклады потерь мощности из-за рассеянной степени.
[efficiency,lossesTable] = ee_getEfficiency('Load',simlog_ee_converter_dcdc_class_e)
efficiency =
90.0213
lossesTable =
7x2 table
LoggingNode Power
______________________________________________ __________
{'ee_converter_dcdc_class_e.LDMOS' } 3.6583
{'ee_converter_dcdc_class_e.R_Trans.Resistor'} 2.911
{'ee_converter_dcdc_class_e.D2' } 1.9516
{'ee_converter_dcdc_class_e.D1' } 1.8436
{'ee_converter_dcdc_class_e.Cs' } 0.27391
{'ee_converter_dcdc_class_e.Ls' } 0.27098
{'ee_converter_dcdc_class_e.Cout' } 0.00044587
Выходная мощность равняется общей степени, рассеянной блоками, которые вы идентифицируете, когда загрузка блокируется.
Входная мощность равняется выходной мощности плюс общая степень, рассеянная блоками, которые вы не идентифицируете, когда загрузка блокируется.
power_dissipated переменные получают все вклады потерь.
ee_getPowerLossSummary | ee_getPowerLossTimeSeries | sscexplore
