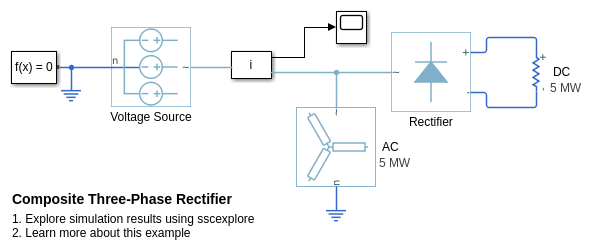

Это - базовая модель для аналитических примеров рабочего процесса.

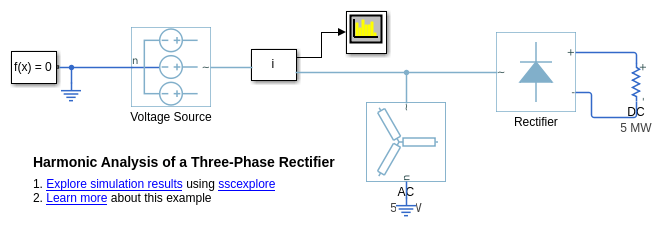

Используйте функции, которые анализируют данные о регистрации Simscape™, чтобы получить гармонические величины, вычислить общий гармонический процент искажения и построить гармонические величины. Модель, к которой применяется этот анализ, имеет трехфазный выпрямитель. Продемонстрированные функции: ee_getHarmonics

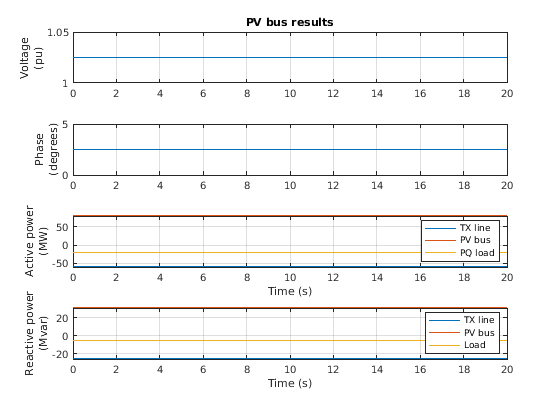

Модель системной сети трехфазного питания 2D шины. Модель использует три экземпляра Исходного блока Потока Загрузки от Simscape™ Electrical™, один сконфигурированный, чтобы быть шиной колебания, один сконфигурированный, чтобы быть шиной PV и одним сконфигурированным, чтобы быть загрузкой PQ. Шина PV регулирует свой выход, чтобы быть при напряжении номинального напряжения 1,025 раз и поставить активную степень на 80 мВт сети. Шина Swing регулирует напряжение в другом конце линии электропередачи, чтобы быть одним номинальным напряжением времен, и это поставляет необходимую степень сети так, чтобы полные активные и реактивные мощности балансировались. Решатель инициализации Simscape определяет необходимые внутренние начальные амплитуды напряжения и фазы и в шине PV и в шине Swing, чтобы запустить в устойчивом состоянии.

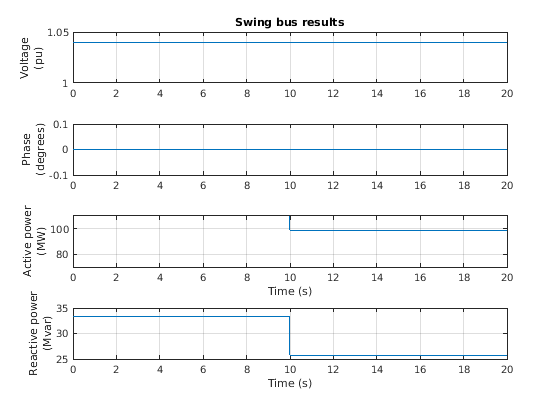

Модель системной сети трехфазного питания с 9 шинами. Этот пример основан на случае эталонного тестирования IEEE, более подробная информация которого может быть найдена в "Управлении энергосистемой и Устойчивости" пополудни Андерсоном и А. А. Фоуэдом (Нажатие IEEE, 2003). Simscape™ инициализирует два из генераторов к заданным степеням и терминальным напряжениям, и инициализирует остающийся генератор шины колебания, чтобы встретить только заданному напряжению. Получившееся решение для потока загрузки добавлено к каждой постсимуляции собирательных шин. Эти четыре строки соответствуют напряжению на модуль, фазе, активной степени и реактивной мощности соответственно. Смотря на Шину 1, это видно из аннотации, что генератор колебания поставляет 76.4 мВт активной степени и 27.5MVAr или реактивная мощность к сети. Различия для исходного сравнительного теста происходят из-за моделей линии электропередачи и используемых настроек трансформатора.

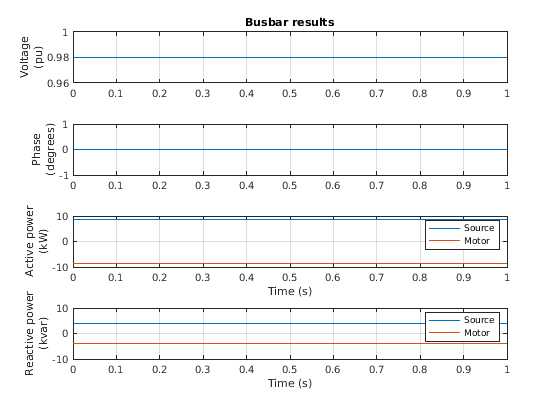

Инициализируйте трехфазный асинхронный двигатель как часть анализа потоков загрузки. При инициализации асинхронной машины, которая непосредственно соединяется с сетью AC в устойчивом состоянии, существует одна степень свободы, которая может быть установлена любым из крутящего момента вала, степени вала, частоты вращения двигателя или электроэнергии.

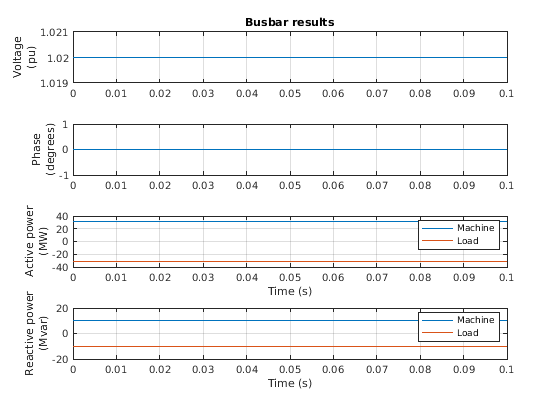

Инициализируйте синхронную машину как часть анализа потоков загрузки. При инициализации синхронной машины существует две степени свободы, которые могут быть установлены любыми двумя из угла ротора, активной степени, реактивной мощности и терминального напряжения. Пара переменных, которые ограничиваются, установлена выпадающим меню типа источника, это имеющее опции шины Swing, шины PV и шины PQ. Здесь машина сконфигурирована для шины колебания с 1,02 напряжениями на модуль и нулевой фазой степеней.

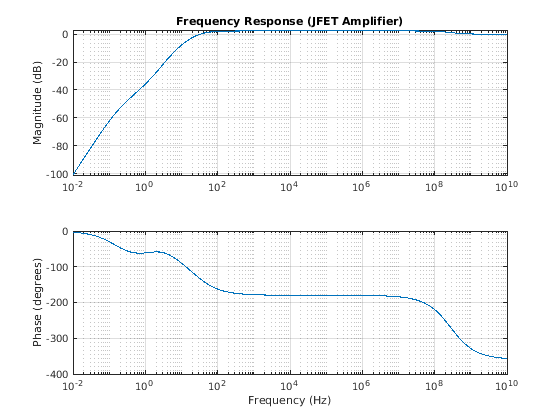

Схема усилителя звука на основе N-channel JFET. Желаемая рабочая точка взята, чтобы быть Vds=5V, Id=2mA и Vgs =-2V. Таблица данных производителя дает JFET, вперед передают проводимость и выводят значения проводимости как 3 мс и 50uS. Эти значения используются, чтобы заполнить маску блока N-Channel JFET.

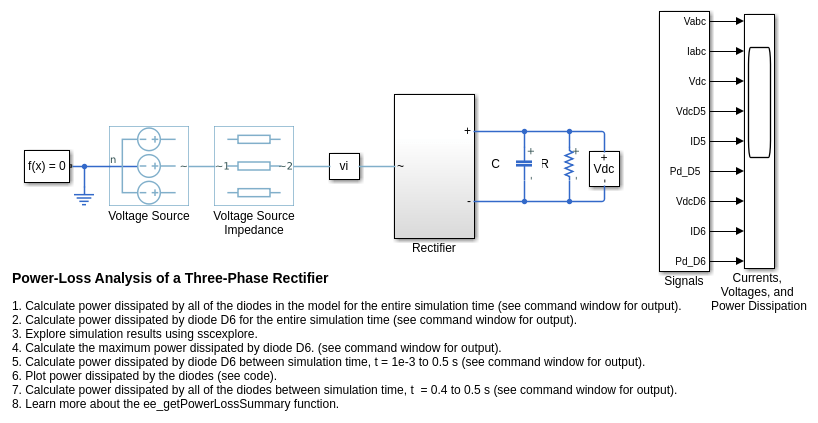

Выполните анализ потерь мощности с помощью функции ee_getPowerLossSummary и power_dissipated переменной. Выпрямитель содержит шесть Диодных блоков. Диоды D1, D2, D4 и D5 каждый рассеивает, в среднем, 52,19 Вт в течение 0,5 вторых симуляций. Диодный D3 и D6, каждый рассеивает в среднем 52,22 Вт для того же периода времени, потому что они испытывают переходный скачок рассеивания энергии на 340 Вт из-за нагрузочного конденсатора DC, заряжающегося прежде t = 1e-3 s. Для каждого диода средняя степень, рассеянная, когда выпрямитель действует в установившемся, t = 0.4 к 0,5 с, составляет 52,19 Вт.
