12.8 V, 40 А-ч, Литий-ионная Батарея (LiFePO4) Стареющая Модель (Симуляция 1 000 ч)

Этот пример показывает удар старения (из-за циклического повторения) на 12,8 В, 40 А-ч, модуля литий-ионного аккумулятора.

Сулемен Нджоя М., Луи-А. Dessaint (Ecole de technologie superieure, Монреаль)

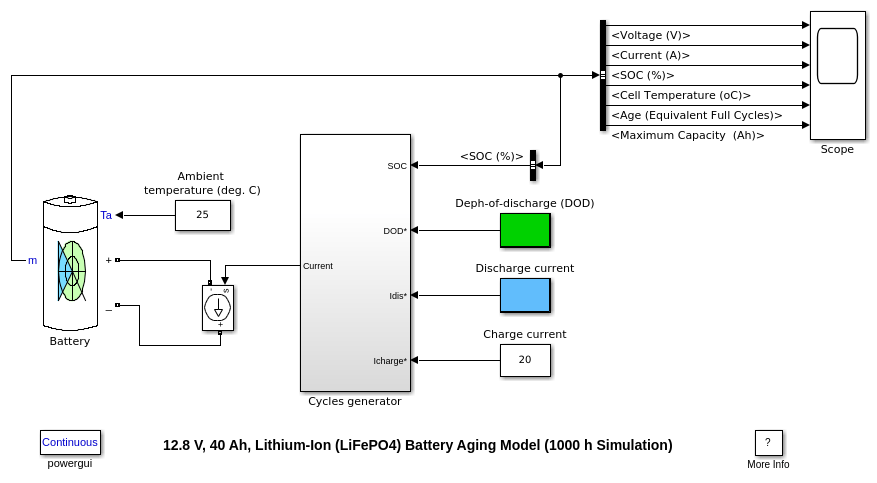

Описание схемы

Эта демонстрация иллюстрирует эффект старения (из-за циклического повторения) на эффективности 12,8 В, модели литий-ионного аккумулятора на 40 А-ч. Батарея представлена в течение 1 000 часов к нескольким циклам заряда выброса при температуре окружающей среды 25 градусов по Цельсию, и на различных уровнях глубин выброса (DOD) и выброса. Как наблюдается от Осциллографа, удар DOD и уровня выброса на времени работы аккумулятора как ожидалось. Как DOD или повышения ставки выброса, возрасты батареи быстро, который быстро уменьшает емкость батареи.

Симуляция

Демонстрация показывает эффективность жизненного цикла 12,8 В, 40 А-ч, литий-ионный аккумулятор во время мелких и глубоких выбросов, на различных уровнях выброса. Сначала, батарея циклически повторяется к DOD 20% на 0.5 уровнях выброса C. Впоследствии, DOD и уровень выброса увеличены до 80% и 2 C, соответственно. Запустите Симуляцию и откройте Осциллограф, чтобы просмотреть все сигналы.

В t = 0 с, циклическое повторение батареи запускается с выброса, текущего из 20 А (0.5 Ящика) при температуре окружающей среды 25 градусов по Цельсию. Начальный SOC составляет 100%. Выброс продолжается, пока SOC не достигает 80% (DOD 20%). Впоследствии, батарея заряжена к 100%-му SOC с зарядом, текущим из 20 А. Когда этот цикл повторяется, увеличения возраста батареи, тогда как его способность уменьшается. Внутренняя температура ячейки также увеличивается с 25 градусов по Цельсию до 33 градусов по Цельсию.

В t = 200 ч, батарея теперь разряжена к 20%-му SOC (DOD 80%) и заряжена к 100%-му SOC. Этот цикл повторяется в течение еще 200 часов. Как наблюдается, возраст батареи начинает увеличиваться быстро.

В t = 400 ч, циклически повторяющийся DOD возвращен 20% в течение еще 200 часов. Это замедляет процесс старения батареи.

В t = 600 ч, текущий выброс увеличен до 80 А (2 Ящика). Это заставляет внутреннюю температуру ячейки повышаться с 33 градусов по Цельсию до 43 градусов по Цельсию. Когда этот цикл повторяется, возрасты батареи более быстро, который быстро уменьшает емкость батареи.

В t = 800 ч, текущий выброс возвращен 0.5 Ящикам в течение еще 200 часов, которые замедляют процесс старения батареи.

Ссылки

1. О. Тремблей, лос-анджелесский Dessaint, A.-I. Dekkiche, типовая модель батареи для динамической симуляции гибридных электромобилей, 2 007 IEEE® Vehicle Power и конференции по движению, 9-13 сентября 2007, Арлингтона/Техаса, США.

2. Н. Омар, М. А. Монем, И. Фируз, Дж. Сэлминен, Дж. Смекенс, О. Хегэзи, Х. Голус, Г. Малдер, П Ван ден Босш, Т. Куземэнс, Дж. ван Мирло, железо Lithium основанная на фосфате батарея - Оценка стареющих параметров и разработка жизненной модели цикла, Прикладной энергии, Объем 113, январь 2014, Страницы 1575-1585.
