rainscr

Отношение сигнала к помехе, должное литься дождем

свернуть все на странице

    Синтаксис

    scr = rainscr(lambda,rrcs,tgtrcs,t)
    scr = rainscr(lambda,rrcs,tgtrcs,t,vbrain)

    Описание

    пример

    scr = rainscr(lambda,rrcs,tgtrcs,t) возвращает отношение сигнала к помехе (SCR), должное литься дождем.

    пример

    scr = rainscr(lambda,rrcs,tgtrcs,t,vbrain) задает скоростную пропускную способность дождя.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Оцените сигнал создать помехи отношению из-за дождя выглядящей словно стороны бортового SAR. SAR перемещается в 50 м/с в направлении, ортогональном к опорному направлению антенны, и действует на частоте 1,5 ГГц. Уровни дождя составляют 0,25 мм/час, 1 мм/час, 4 мм/час и 16 мм/час. Объем помехи дождя составляет 20 м3. Модуль SAR имеет продолжительность обработки апертуры 100 м. Примите, что целевой RCS составляет 1 м2 и скоростная пропускная способность дождя составляет 4 м/с.

    v = 50;
f = 1.5e9;
lambda = freq2wavelen(f);

rr = [0.25 1 4 16];
vol = 20;

L = 100;
tgtrcs = 1;
vbrain = 4;

    Вычислите отношение сигнала к помехе. Используйте rainreflectivity и clutterVolumeRCS вычислить радарное поперечное сечение дождя. Используйте sarinttime вычислить апертурный интервал набора.

    volref = rainreflectivity(f,rr);
rrcs = clutterVolumeRCS(volref,vol);
t = sarinttime(v,L);
scr = rainscr(lambda,rrcs,tgtrcs,t,vbrain);

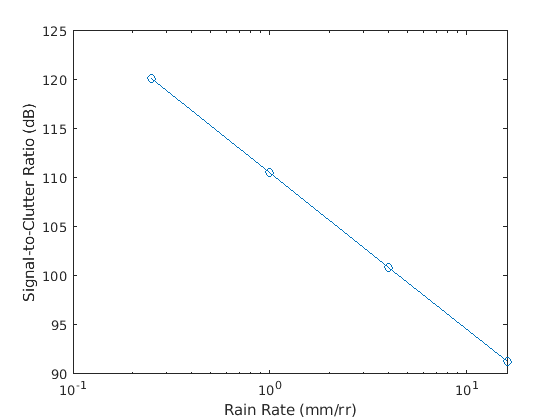

    Постройте отношение сигнала к помехе в зависимости от уровня дождя.

    semilogx(rr,scr,'o-')
xlabel('Rain Rate (mm/rr)')
ylabel('Signal-to-Clutter Ratio (dB)')

    Figure contains an axes. The axes contains an object of type line.

    Входные параметры

    свернуть все

    Радарная длина волны в метрах в виде положительного действительного скаляра или вектора.

    Типы данных: double

    Лейтесь радарным поперечным сечением (RCS) в квадратных метрах в виде скаляра или вектора.

    Типы данных: double

    Предназначайтесь для RCS в квадратных метрах в виде скаляра.

    Типы данных: double

    Апертурный интервал набора в секундах в виде положительного действительного скаляра.

    Типы данных: double

    Лейтесь скоростной пропускной способностью в метрах в секунду в виде положительной скалярной величины.

    Типы данных: double

    Выходные аргументы

    свернуть все

    Отношение сигнала к помехе, должное литься дождем в децибелах, возвращенных как матрица. Строки scr соответствуйте радарным значениям длины волны в lambda. Столбцы scr соответствуйте дождю значения RCS в rrcs.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.

    Смотрите также

    | | |

    Введенный в R2021a
