lcladder

Лестничный объект LC

расширьте все на странице

Описание

lcladder класс создает лестничный объект LC, который можно добавить в существующую схему. Создайте фильтры и вычислите S-параметры фильтров с помощью lcladder класс. Можно также добавить lcladder возразите против существующей схемы.

Можно также использовать lcladder возразите, чтобы преобразовать rffilter возразите против lcladder LCLad = lcladder(rffiltobj) где rffiltobj rffilter объект.

LC ladder representation

Создание

Синтаксис

lcobj = lcladder(top,L,C)
lcobj = lcladder(rffilterobj)
lcobj = lcladder(___,lcname)

Описание

пример

lcobj = lcladder(top,L,C) создает лестничный объект LC, lcobj, с топологией, top, значения индуктора, L, и конденсаторные значения, C.

lcobj = lcladder(rffilterobj) создает лестничный объект LC, lcobj от объекта фильтра RF, rffilter.

lcobj = lcladder(___,lcname) создает лестничный объект LC, lcobj, с именем, lcname. lcname должен быть вектор символов.

Свойства

развернуть все

Тип топологии лестничной структуры LC в виде той следующего вектора символов:

  • 'lowpasspi': Фильтр пи lowpass

  • 'lowpasstee': Фильтр мишени lowpass

  • 'highpasspi': Фильтр пи высокой передачи

  • 'highpasstee': Фильтр мишени высокой передачи

  • 'bandpasspi': Полосовой фильтр пи

  • 'bandpasstee': Полосовой фильтр мишени

  • 'bandstoppi': Фильтр пи остановки полосы

  • 'bandstoptee': Фильтр мишени остановки полосы

Установите тип топологии в topology аргумент синтаксиса.

Пример: 'lowpasspi'

Значения индуктора в лестничной структуре LC в виде числового скаляра или вектора в Генри. Установите значение индуктора в inductances аргумент синтаксиса.

Пример: 3.18e-8

Конденсаторные значения в лестничной структуре LC в виде числового скаляра или вектора в фарадах. Установите конденсаторное значение в c аргумент синтаксиса.

Пример: [6.37e-12 6.37e-12]

Имя лестничной структуры LC возражает в виде вектора символов. Определите имя лестничной структуры LC в lcname аргумент синтаксиса.

Пример: 'lcfilter'

Количество портов в лестничном объекте LC. заданный как скаляр. Этим значением всегда является 2.

Терминальные имена лестничной структуры LC возражают в виде вектора ячейки, {'p1+' 'p2+' 'p1-' 'p2-'}. Лестничный объект LC всегда имеет четыре терминала: два терминала сопоставлены с первым портом ('p1+' и 'p1-') и два терминала, сопоставленные со вторым портом ('p2+' и 'p2-').

Пример: {'p1+' 'p2+' 'p1-' 'p2-'}

Родительские узлы схемы, соединенные с лестничной структурой LC, возражают терминалам в виде вектора из целых чисел. Это свойство появляется только после того, как лестничный объект LC добавляется к схеме.

Примечание

"ParentNodes" только отображены после того, как конденсатор был добавлен

в схему.

Полный путь схемы, которой лестничный объект LC принадлежит в виде вектора символов. Этот путь появляется только после того, как индуктор добавляется к схеме.

Примечание

"ParentPath" только отображен после того, как конденсатор был добавлен

в схему.

Функции объекта

cloneСоздайте копию существующего элемента схемы или объекта схемы

Примеры

свернуть все

Скрипт Open Live Script

Создайте лестничный объект LC пи lowpass со значением индуктора 3.18e-8 H и конденсаторным значением 6.37e-12 F. Вычислите и постройте s-параметры.

L = 3.18e-8;
C = [6.37e-12 6.37e-12];
lpp = lcladder('lowpasspi',L,C)
lpp =
  lcladder: LC Ladder element

        Topology: 'lowpasspi'
     Inductances: 3.1800e-08
    Capacitances: [6.3700e-12 6.3700e-12]
            Name: 'lcfilt'
        NumPorts: 2
       Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}


freq = 0:1e6:1e9;
S = sparameters(lpp,freq);
rfplot(S)

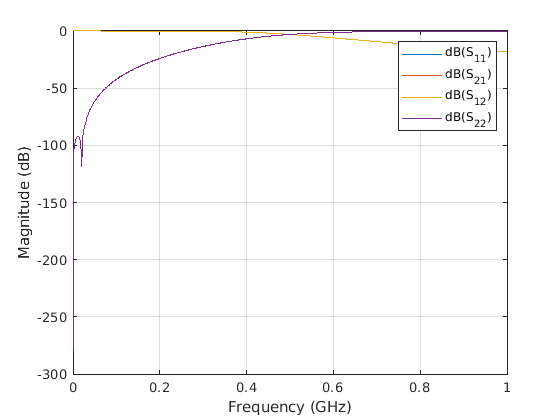

Figure contains an axes. The axes contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Эта лестничная структура LC может также быть добавлена к схеме.

c = circuit;
add(c,[1 2 0 0],lpp)
setports(c,[1 0],[2 0])
