show

Графические сводные данные всех соответствующих шпор и зон без шпор

Синтаксис

Описание

пример

show(hif) производит цилиндрический график OpenIF объект hif. Цилиндрический график содержит:

  • Вертикальные неопытные работники, представляя зоны без шпор.

  • Горизонталь, окрашенная полосами, представляя побочные области.

Зоны без шпор являются областями значений возможных частот центра IF, которые свободны от искажения межмодуляции. В зависимости от настройки микшеров в hif, зоны без шпор не могут появиться. Нажатие на зону без шпор производит подсказку, которая отображает информацию о зоне без шпор:

  • Min IFCF — Минимальный возможный IF сосредотачивает частоту fIF для соответствующей зоны без шпор.

  • Max IFCF — Максимальный IF сосредотачивает частоту fIF для соответствующей зоны без шпор.

Побочные области содержат продукты межмодуляции по крайней мере от одного микшера. Цвет шпоры на цилиндрическом графике указывает, какой микшер генерирует шпору, согласно легенде на цилиндрическом графике. Нажатие на побочную область производит подсказку, которая отображает информацию о шпоре:

  • RF Center FreqfRF частоты центра RF микшера, который генерирует шпору

  • M, N — коэффициенты в уравнении |MfRF – N (fRF ± fIF) | (понижающее преобразование) или уравнение |MfIF + N (fRF ± fIF) |. Инжекционный тип приемника определяет знак в уравнениях. Эти коэффициенты относятся к конкретному продукту смешивания, который генерирует побочную область.

  • Spur Level — Различие в величине между сигналом на уровне 0 дБн и шпорой. Если вы устанавливаете hif.SpurLevel к номеру, больше, чем это значение, затем hif не сообщает область как побочная.

  • Freq Range — Частотный диапазон побочной области. Выбор частоты центра IF в этой области значений вызывает интерференцию с продуктом межмодуляции, соответствующим шпоре.

Примеры

свернуть все

Настройте объект

h = OpenIF('IFLocation','MixerOutput');

Добавьте два микшера в систему

IMT1 = [99 0 21 17 26; 11 0 29 29 63; ...
       60 48 70 65 41; 90 89 74 68 87; 99 99 95 99 99];
addMixer(h,IMT1,2400e6,100e6,'low',50e6)
IMT2 = [99 0 9 12 15; 20 0 26 31 48; ...
       55 70 51 70 53; 85 90 60 70 94; 96 95 94 93 92];
addMixer(h,IMT2,3700e6,150e6,'high',50e6)

Проверяйте на зоны без шпор

show(h)

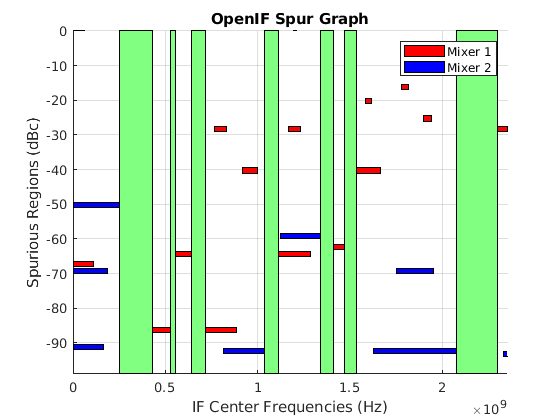

Figure contains an axes. The axes with title OpenIF Spur Graph contains 40 objects of type patch. These objects represent Mixer 1, Mixer 2.

Входные параметры

свернуть все

Объект OpenIF в виде указателя на объект.

Представленный в R2011b
