yparameters

Создайте Y-объект-параметра

Описание

пример

hy = yparameters(filename) создает Y-объект-параметра hy путем импортирования данных из файла Пробного камня задан filename. Все данные хранятся в real/imag формате.

hy = yparameters(hnet) создает Y-объект-параметра из объекта параметра сети RF Toolbox™ hnet.

hy = yparameters(data,freq) создает Y-объект-параметра из данных Y-параметра, data, и частоты, freq.

hy = yparameters(rftbxobj) данные о сети извлечений из rftbxobj и преобразует его в данные y-параметра.

Примеры

свернуть все

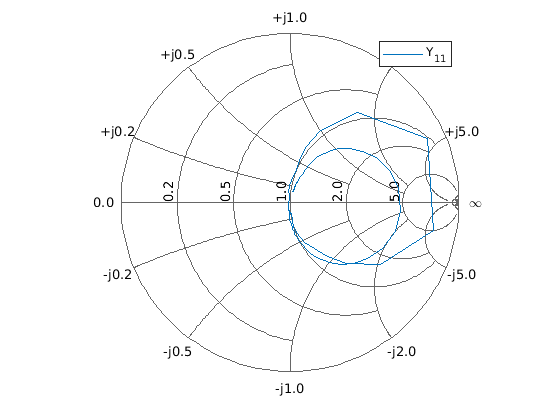

Извлеките y-параметры из default.s2p и постройте на графике кузнеца.

Y = yparameters('default.s2p')
Y =
  yparameters: Y-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]

  rfparam(obj,i,j) returns Y-parameter Yij

figure;
smith(Y,1,1)

Входные параметры

свернуть все

Данные Y-параметра в виде массива комплексных чисел, размера N-by-N-by-K. Функция использует этот входной параметр, чтобы установить значение Parameters свойство hy.

Файл данных пробного камня в виде вектора символов, который содержит сетевые данные о параметре. filename может быть имя файла на пути MATLAB® или полном пути к файлу.

Пример: hy = yparameters('defaultbandpass.s2p');

Частоты Y-параметра в виде вектора из положительных вещественных чисел, отсортированных от самого маленького до самого большого. Функция использует этот входной параметр, чтобы установить значение Frequencies свойство hy.

Сетевые данные о параметре в виде скалярного указателя. Если hnet Y-объект-параметра, затем hy глубокая копия hnet. В противном случае функция выполняет сетевое преобразование параметра, чтобы создать hy. При преобразовании сетевых параметров те же ограничения применяются как те для функций преобразования данных о параметре сети RF Toolbox:

  • Объекты параметра ABCD поддерживают 2N-данные-порта.

  • Гибридные-g объекты параметра поддерживают 2 данные порта.

  • Гибридные объекты параметра поддерживают 2 данные порта.

  • S-объекты-параметра поддерживают N - данные порта.

  • Y-объекты-параметра поддерживают N - данные порта.

  • Z-объекты-параметра поддерживают N - данные порта.

Сетевой объект в виде скалярного указателя. Задайте rftbxobj как один из следующих типов: rfdata.data, rfdata.network, и любой анализировал rfckt ввод.

Выходные аргументы

свернуть все

Данные Y-параметра, возвращенные как скалярный указатель. disp(hy) возвращает свойства объекта:

  • NumPorts — Количество портов в виде целого числа. Функция вычисляет это значение автоматически, когда вы создаете объект.

  • Frequencies — Частоты Y-параметра в виде K-by-1 вектор из положительных вещественных чисел, отсортированных от самого маленького до самого большого. Функция устанавливает это свойство от filename или freq входные параметры.

  • Parameters — Данные Y-параметра в виде N-by-N-by-K массив комплексных чисел. Функция устанавливает это свойство от filename или data входные параметры.

Представленный в R2012b
