Бюджетный анализ RF

Вычислите степень, усиление, шум и бюджет на межмодуляцию для каскадных элементов RF

Можно выполнить бюджетный анализ сетей RF с помощью приложения RF Budget Analyzer или rfbudget объект.

Приложения

Анализируйте усиление, шумовую фигуру, IP2 и IP3 каскадных элементов RF и экспортируйте в RF Blockset

Объекты

`rfbudget`	Создайте бюджет RF, возражают и вычисляют бюджетные результаты RF для цепи элементов с 2 портами
`rfsystem`	Выполните моделирование огибающей схемы системы RF созданный с использованием `rfbudget`
`amplifier`	Объект Amplifier
`attenuator`	Создайте элемент аттенюатора 2D порта
`modulator`	Объект Modulator
`rfantenna`	Создайте антенный элемент, смоделированный как передатчик
`rfelement`	Типовой объект элемента RF
`rffilter`	Создайте объект фильтра RF
`nport`	Создайте линейный элемент схемы n-порта
`seriesRLC`	Создайте схему серии RLC 2D порта
`shuntRLC`	Создайте шунт 2D порта схема RLC
`txlineCoaxial`	Создайте коаксиальную линию электропередачи
`txlineCPW`	Создайте компланарную линию электропередачи волновода
`txlineMicrostrip`	Создайте микрополосковую линию электропередачи
`txlineParallelPlate`	Создайте линию электропередачи параллельной пластины
`txlineRLCGLine`	Создайте линию электропередачи линии RLCG
`txlineTwoWire`	Создайте двухпроводную линию электропередачи
`txlineEquationBased`	Создайте основанную на уравнении линию электропередачи
`txlineDelayLossless`	Создайте задержку линия электропередачи без потерь
`txlineDelayLossy`	Создайте задержку линия электропередачи с потерями

Функции

`show`	Отобразите бюджетный объект RF в приложении RF Budget Analyzer
`computeBudget`	Вычислите результаты объекта rfbudget
`exportScript`	Экспортируйте код MATLAB, который генерирует бюджетный объект RF
`exportRFBlockset`	Создайте модель RF Blockset из бюджетного объекта RF
`exportTestbench`	Создайте испытательный стенд измерения из бюджетного объекта RF
`rfplot`	Постройте совокупный бюджетный результат RF по сравнению с каскадной входной частотой
`smithplot`	Постройте преобразование импеданса для выбранной сети соответствия на графике кузнеца
`polar`	Постройте заданные параметры объекта на полярных координатах

Темы

Схема RF или rfbudget по сравнению с Объектами rfckt

Определите, когда использовать RF circuit, rfbudget, и rfckt объекты в вашем аналитическом рабочем процессе RF.

Рекомендуемые примеры

RF Budget Harmonic Balance Analysis of Low-IF Receiver, IP2 and NF

Бюджетная гармоника RF балансирует анализ низкого приемника-IF, IP2 и NF

Используйте гармонический решатель баланса rfbudget объекта, чтобы анализировать низкий-IF (промежуточная частота) приемник бюджет RF для точки пересечения второго порядка (IP2), точки пересечения второго порядка и вычислить более точную шумовую фигуру (NF), которая правильно составляет системную нелинейность и сворачивание шума.

Скрипт Open Live Script

Superheterodyne Receiver Using RF Budget Analyzer App

Приемник супергетеродина Используя приложение RF Budget Analyzer

Создайте приемник супергетеродина и анализируйте бюджет RF приемника для усиления, шумовую фигуру и IP3 с помощью приложения RF Budget Analyzer. Приемник является частью системы приемника передатчика, описанной в трудах конференции IEEE, [1] и [2].

Скрипт Open Live Script

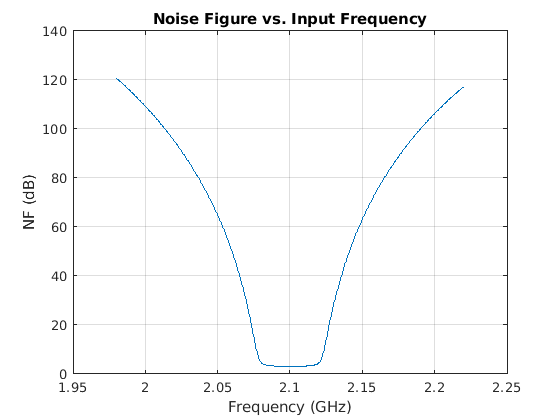

Visualizing RF Budget Analysis Over Bandwidth

Визуализация бюджетного анализа RF по пропускной способности

Программно выполните бюджетный анализ RF системы приемника RF и визуализируйте вычисленные бюджетные результаты через пропускную способность входного сигнала.

Скрипт Open Live Script
