FVTool

Отфильтруйте инструмент визуализации

Описание

Filter Visualization Tool является интерактивным инструментом, который позволяет вам отобразить величину, фазовый отклик, групповую задержку, импульсную характеристику, переходной процесс, диаграмму нулей и полюсов и коэффициенты фильтра. Можно экспортировать отображенный ответ на файл с File> Export.

Больше

Если продукт DSP System Toolbox™ установлен, FVTool может также визуализировать частотную характеристику Системы фильтра object™. Если необходимо отфильтровать данные о потоковой передаче в режиме реального времени, использование Системных объектов является рекомендуемым подходом. Для получения дополнительной информации смотрите fvtool (DSP System Toolbox).

Откройте FVTool

FVTool может быть открыт программно с помощью одного из методов, описанных в Программируемом Использовании.

Примеры

развернуть все

Ответ величины эллиптического фильтра

Скрипт Open Live Script

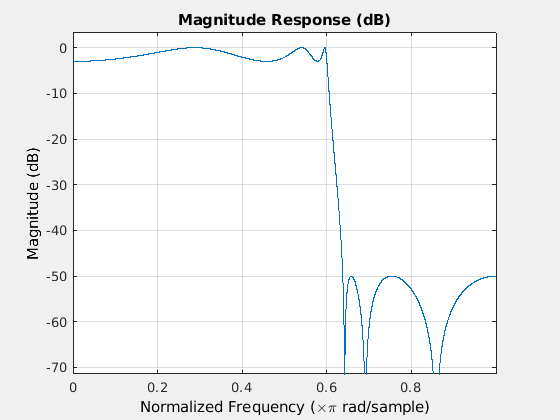

Отобразите ответ величины 6-го порядка эллиптический фильтр. Задайте неравномерность в полосе пропускания 3 дБ, затухание в полосе задерживания 50 дБ, частоту дискретизации 1 кГц и нормированное ребро полосы пропускания 300 Гц. Запустите FVTool с командной строки.

[b,a] = ellip(6,3,50,300/500);
fvtool(b,a)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains an object of type line.

Отобразите аналитические параметры

Скрипт Open Live Script

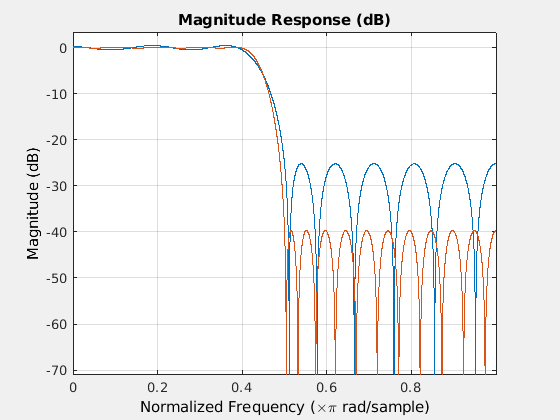

Отобразите и анализируйте несколько КИХ-фильтров, запуская FVTool с командной строки.

b1 = firpm(20,[0 0.4 0.5 1],[1 1 0 0]);
b2 = firpm(40,[0 0.4 0.5 1],[1 1 0 0]);
fvtool(b1,1,b2,1)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

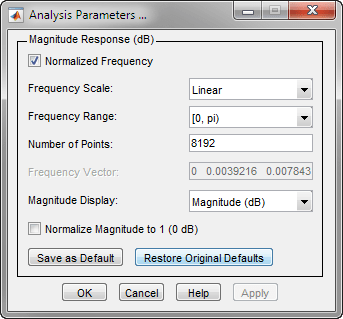

Отобразите связанные аналитические параметры путем выбора Analysis> Analysis Parameters.

FVTool изображают команды указателя

Скрипт Open Live Script

Запустите FVTool с командной строки. Отобразите ответ величины 6-го порядка эллиптический фильтр. Задайте неравномерность в полосе пропускания 3 дБ, затухание в полосе задерживания 50 дБ, частоту дискретизации 1 кГц и нормированное ребро полосы пропускания 300 Гц.

[b,a] = ellip(6,3,50,300/500);
h = fvtool(b,a)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains an object of type line.

h =
  Figure (filtervisualizationtool) with properties:

      Number: 1
        Name: 'Filter Visualization Tool - Magnitude Response (dB)'
       Color: [0.9400 0.9400 0.9400]
    Position: [358 291 560 420]
       Units: 'pixels'

  Use get to show all properties

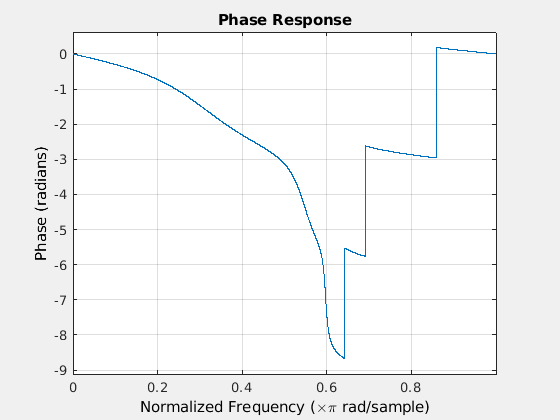

Отобразите фазовый отклик фильтра.

h.Analysis = 'phase'

Figure Filter Visualization Tool - Phase Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Phase Response contains an object of type line.

h =
  Figure (filtervisualizationtool) with properties:

      Number: 1
        Name: 'Filter Visualization Tool - Phase Response'
       Color: [0.9400 0.9400 0.9400]
    Position: [358 291 560 420]
       Units: 'pixels'

  Use get to show all properties

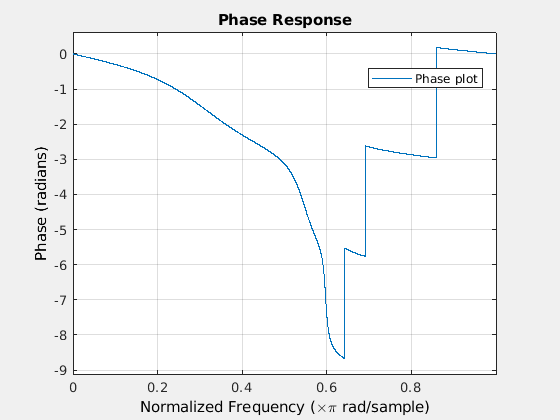

Включите легенду графика и добавьте текст.

legend(h,'Phase plot')

Figure Filter Visualization Tool - Phase Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Phase Response contains an object of type line. This object represents Phase plot.

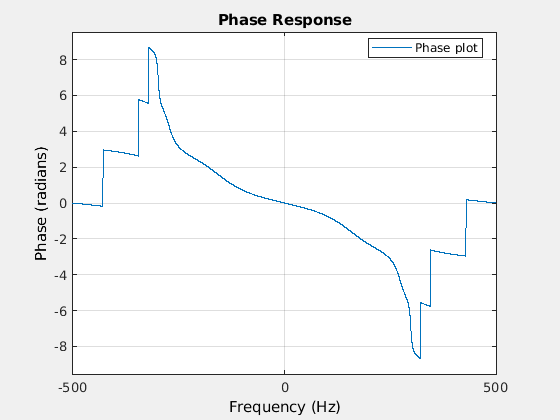

Задайте частоту дискретизации 1 кГц. Отобразите двухсторонний ответ в центре.

h.Fs = 1000;
h.FrequencyRange='[-Fs/2, Fs/2)'

h =
  Figure (filtervisualizationtool) with properties:

      Number: 1
        Name: 'Filter Visualization Tool - Phase Response'
       Color: [0.9400 0.9400 0.9400]
    Position: [358 291 560 420]
       Units: 'pixels'

  Use get to show all properties

Просмотрите все свойства графика. Свойства, характерные для FVTool, в конце списка.

get(h)

                     Grid: on
                   Legend: 'on'
          AnalysisToolbar: 'on'
            FigureToolbar: 'on'
               DesignMask: 'off'
          SOSViewSettings: [1x1 dspopts.sosview]
                       Fs: 1000
                 Alphamap: [1x64 double]
          CloseRequestFcn: 'closereq'
                    Color: [0.9400 0.9400 0.9400]
                 Colormap: [256x3 double]
              ContextMenu: [0x0 GraphicsPlaceholder]
              CurrentAxes: [1x1 Axes]
         CurrentCharacter: ''
            CurrentObject: [0x0 GraphicsPlaceholder]
             CurrentPoint: [0 0]
             DockControls: on
                 FileName: ''
            IntegerHandle: on
           InvertHardcopy: on
              KeyPressFcn: ''
            KeyReleaseFcn: ''
                  MenuBar: 'none'
                     Name: 'Filter Visualization Tool - Phase Response'
                 NextPlot: 'new'
              NumberTitle: on
               PaperUnits: 'inches'
         PaperOrientation: 'portrait'
            PaperPosition: [1.3333 3.3125 5.8333 4.3750]
        PaperPositionMode: 'auto'
                PaperSize: [8.5000 11]
                PaperType: 'usletter'
                  Pointer: 'arrow'
        PointerShapeCData: [16x16 double]
      PointerShapeHotSpot: [1 1]
                 Position: [358 291 560 420]
                 Renderer: 'opengl'
             RendererMode: 'auto'
                   Resize: on
                ResizeFcn: ''
            SelectionType: 'normal'
                  ToolBar: 'auto'
                     Type: 'figure'
                    Units: 'pixels'
      WindowButtonDownFcn: ''
    WindowButtonMotionFcn: ''
        WindowButtonUpFcn: ''
        WindowKeyPressFcn: ''
      WindowKeyReleaseFcn: ''
     WindowScrollWheelFcn: ''
              WindowStyle: 'normal'
             BeingDeleted: off
            ButtonDownFcn: ''
                 Children: [15x1 Graphics]
                 Clipping: on
                CreateFcn: ''
                DeleteFcn: ''
               BusyAction: 'queue'
         HandleVisibility: 'on'
                  HitTest: on
            Interruptible: on
                   Parent: [1x1 Root]
                 Selected: off
       SelectionHighlight: on
                      Tag: 'filtervisualizationtool'
                 UserData: []
                  Visible: on
            PolyphaseView: 'off'
          FrequencyVector: [1x256 double]
                 Analysis: 'phase'
        OverlayedAnalysis: ''
           FrequencyScale: 'Linear'
               PhaseUnits: 'Radians'
            ShowReference: 'on'
           NumberofPoints: 8192
           FrequencyRange: '[-Fs/2, Fs/2)'
             PhaseDisplay: 'Phase'
      NormalizedFrequency: 'off'

Величина и фазовый отклик полосового КИХ-фильтра

Скрипт Open Live Script

Спроектируйте КИХ-фильтр полосы пропускания 50-го порядка с частотами полосы задерживания 150 Гц и 350 Гц и частотами полосы пропускания 200 Гц и 300 Гц. Частота дискретизации составляет 1 000 Гц. Визуализируйте величину и фазовый отклик фильтра.

N = 50;
Fstop1 = 150;
Fstop2 = 350;

Fpass1 = 200;
Fpass2 = 300;

Fs = 1e3;

bpFilt = designfilt('bandpassfir','FilterOrder',N, ...
'StopbandFrequency1',Fstop1,...
'StopbandFrequency2',Fstop2,...
'PassbandFrequency1',Fpass1,...
'PassbandFrequency2',Fpass2,...
'SampleRate',Fs);

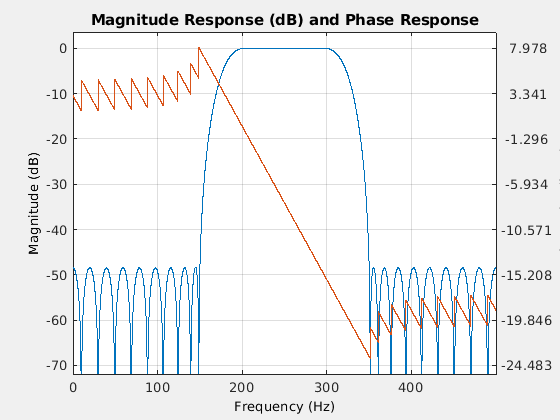

fvtool(bpFilt,'Analysis','freq')

Figure Filter Visualization Tool - Magnitude Response (dB) and Phase Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) and Phase Response contains an object of type line.

Связанные примеры

Отфильтруйте Анализ с помощью FVTool

Программируемое использование

развернуть все

`fvtool(b,a)`

fvtool(b,a) открывает FVTool и отображает ответ величины цифрового фильтра, заданного с числителем b и знаменатель a.

`fvtool(sos)`

fvtool(sos) открывает FVTool и отображает ответ величины цифрового фильтра, заданного L-by-6 матрица разделов второго порядка:

$sos = [\begin{matrix} b_{01} & b_{11} & b_{21} & 1 & a_{11} & a_{21} \\ b_{02} & b_{12} & b_{22} & 1 & a_{12} & a_{22} \\ ⋮ & ⋮ & ⋮ & ⋮ & ⋮ & ⋮ \\ b_{0 L} & b_{1 L} & b_{2 L} & 1 & a_{1 L} & a_{2 L} \end{matrix}]$

Строки sos содержите числитель и коэффициенты знаменателя _bik и _aik каскада секций второго порядка H (z):

$H (z) = g \prod_{k = 1}^{L} H_{k} (z) = g \prod_{k = 1}^{L} \frac{b_{0 k} + b_{1 k} z^{- 1} + b_{2 k} z^{- 2}}{1 + a_{1 k} z^{- 1} + a_{2 k} z^{- 2}} .$

Количество разделов, L, должно быть больше или быть равно 2. Если количество разделов меньше 2, fvtool полагает, что вход вектор числителя.

`fvtool(d)`

fvtool(d) открывает FVTool и отображает ответ величины цифрового фильтра, dИспользование designfilt сгенерировать d на основе технических требований частотной характеристики.

`fvtool(b1,a1,b2,a2,...,bN,aN)`

fvtool(b1,a1,b2,a2,...,bN,aN) открывает FVTool и отображает ответы величины нескольких фильтров, заданных с числителями b1, …, bN и знаменатели a1..., aN.

`fvtool(sos1,sos2,...,sosN)`

fvtool(sos1,sos2,...,sosN) открывает FVTool и отображает ответы величины нескольких фильтров, заданных с матрицами раздела второго порядка sos1, sos2..., sosN.

`fvtool(Hd)`

fvtool(Hd) открывает FVTool и отображает ответы величины для dfilt объект фильтра Hd или массив dfilt объекты фильтра.

`fvtool(Hd1,Hd2,...,HdN)`

fvtool(Hd1,Hd2,...,HdN) открывает FVTool и отображает ответы величины фильтров в dfilt объекты Hd1, Hd2..., HdN.

`h = fvtool(___)`

h = fvtool(___) возвращается фигура обрабатывают h. Можно использовать этот указатель, чтобы взаимодействовать с FVTool из командной строки. Смотрите Управление FVTool из командной строки MATLAB.

Больше о

развернуть все

Управление FVTool от графический интерфейса пользователя

FVTool имеет две панели инструментов:

Расширенная версия панели инструментов редактирования графика MATLAB^®. Следующая таблица показывает значки панели инструментов, характерные для FVTool:

Значок	Описание
	Восстановите представление по умолчанию. Это представление отображает буферные области вокруг данных и показывает только значительные данные. Видеть, что ответ использует стандартный графический вывод MATLAB, который показывает все значения данных, View использования> Full View.
	Легенда Toggle
	Переключите сетку
	Соединитесь с Filter Designer (появляется, только если FVTool был запущен с Filter Designer),
	Переключитесь режим режима/Замены Add (появляется, только если FVTool был запущен от Filter Designer),

Панель инструментов Analysis со следующими значками:

	Ответ величины текущего фильтра. Смотрите `freqz` и `zerophase` для получения дополнительной информации. Чтобы видеть нулевой фазовый отклик, щелкните правой кнопкой по метке оси Y Величины, строят и выбирают Zero-phase из контекстного меню.
	Фазовый отклик текущего фильтра. Смотрите `phasez` для получения дополнительной информации.
	Ответ величины и фазовый отклик текущего фильтра, наложенного друг на друга. Смотрите `freqz` для получения дополнительной информации.
	Групповая задержка текущего фильтра. Групповая задержка является средней задержкой фильтра в зависимости от частоты. Смотрите `grpdelay` для получения дополнительной информации.
	Задержка фазы текущего фильтра. Задержка фазы является задержкой, которую фильтр налагает на каждый компонент входного сигнала. Смотрите `phasedelay` для получения дополнительной информации.
	Импульсная характеристика текущего фильтра. Импульсная характеристика является ответом фильтра к импульсному входу. Смотрите `impz` для получения дополнительной информации.
	Переходной процесс текущего фильтра. Переходной процесс является ответом фильтра к входу шага. Смотрите `stepz` для получения дополнительной информации.
	Диаграмма нулей и полюсов, которая показывает положения полюсов и нулей текущего фильтра на z-плоскости. Смотрите `zplane` для получения дополнительной информации.
	Отфильтруйте коэффициенты текущего фильтра, которые зависят от структуры фильтра (прямая форма или решетка) в текстовом поле. Для фильтров SOS каждый раздел отображен как отдельный фильтр.
	Подробная информация о фильтре.

Соединение с Filter Designer

В приложении Filter Designer выбор View> Filter Visualization Tool или кнопка на панели инструментов Full View Analysis, когда анализ отображен, запускают FVTool для текущего фильтра. Можно синхронизировать Filter Designer и FVTool с кнопкой на панели инструментов. Любые изменения, внесенные в фильтр в Filter Designer, сразу отражаются в FVTool.

Два режима ссылки обеспечиваются через кнопку на панели инструментов переключателя / :

Замена — демонтирует фильтр, в настоящее время отображенный в FVTool, и вставляет новый фильтр.
Добавьте — сохраняет фильтр, в настоящее время отображенный в FVTool, и добавляет новый фильтр в отображение.

Накладывание ответа

Можно наложить второй ответ на графике путем выбора Analysis> Overlay Analysis и выбора доступного ответа. Вторая ось Y добавляется к правой стороне графика отклика. Диалоговое окно Analysis Parameters показывает параметры для thex-оси и обеих осей Y. Смотрите Аналитические Параметры Отображения для демонстрационного диалогового окна Analysis Parameters.
