gaussdesign

Создание Гауссовского КИХ-фильтра формирующего импульс

свернуть все на странице

Синтаксис

h = gaussdesign(bt,span,sps)

Описание

пример

h = gaussdesign(bt,span,sps) проектирует КИХ lowpass Гауссов импульсный формирующий фильтр и возвращает вектор, h, из коэффициентов фильтра. Фильтр является усеченным к span символы и каждый период символа содержат sps выборки. Порядок фильтра, sps*span, должен быть четным.

Примеры

свернуть все

Скрипт Open Live Script

Укажите, что модуляция, используемая, чтобы передать биты, является импульсом Гауссова манипулирования минимального сдвига (GMSK). Этот импульс имеет пропускную способность на 3 дБ, равную 0.3 из битрейта. Обрежьте фильтр до 4 символов и представляйте каждый символ 8 выборками.

bt = 0.3;
span = 4;
sps = 8;
h = gaussdesign(bt,span,sps);
fvtool(h,'impulse')

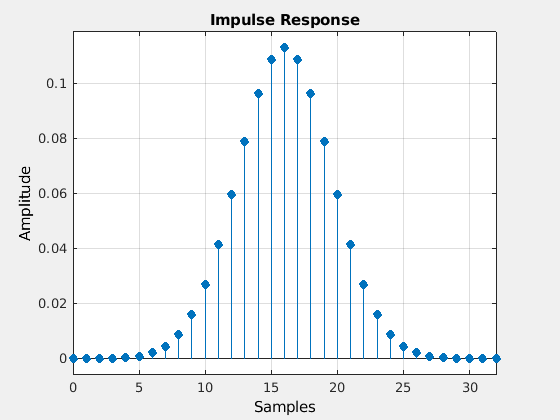

Figure Filter Visualization Tool - Impulse Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Impulse Response contains an object of type stem.

Входные параметры

свернуть все

Продукт односторонней пропускной способности на 3 дБ, в герц, и время символа, в секундах. Задайте это значение как положительный действительный скаляр. Меньшие значения bt произведите большую ширину импульса.

Типы данных: double | single

Количество символов в виде положительного целочисленного скаляра.

Типы данных: double | single

Количество выборок на период символа (сверхдискретизировавший фактор) в виде положительного целочисленного скаляра.

Типы данных: double | single

Выходные аргументы

свернуть все

КИХ-коэффициенты Гауссова импульсного формирующий фильтра, возвращенного как вектор-строка. Коэффициенты нормированы так, чтобы номинальное усиление полосы пропускания всегда равнялось 1.

Типы данных: double | single

Алгоритмы

Импульсной характеристикой Гауссова фильтра дают

h(t)=exp(−t22δ2)2π⋅δ

где

δ=log22πBT.

BT является продуктом времени символа пропускной способности, заданным в bt, где B является пропускной способностью на 3 дБ фильтра, и T является временем символа. Количество символов между началом и концом импульса (span) и количество выборок на символ (sps) определите длину импульсной характеристики: span×sps+1.

Для получения дополнительной информации смотрите КИХ Гауссов Проект Импульсного Формирующий фильтра.

Ссылки

[1] Krishnapura, N. S. Павана, К. Мэзиэжагэн и Б. Рамамерти. “Формирующий фильтр видеоимпульса для Гауссова минимального манипулирования сдвига”. Продолжения 1 998 IEEE Международный Симпозиум по Схемам и Системам. Издание 1, 1998, стр 249–252.

[2] Rappaport, радиосвязи Теодора С.: принципы и практика. 2-й Эд. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2002.

Смотрите также

Введенный в R2013b
