WVTool

Открыть Window Visualization Tool

Описание

Window Visualization Tool является интерактивным инструментом, который позволяет вам визуализировать время и графики частотного диапазона вектора окна. Можно сгенерировать векторы окна для многих общих функций окна с помощью программного обеспечения Signal Processing Toolbox™. Смотрите window для списка поддерживаемых функций окна.

Примечание

Связанный инструмент, Window Designer, доступен для того, чтобы проектировать и анализировать окна.

Откройте WVTool

WVTool может быть открыт программно с помощью одного из методов, описанных в Программируемом Использовании.

Примеры

развернуть все

Отобразите и сравните Windows

Скрипт Open Live Script

Используйте wvtool отобразить и сравнить Хэмминга с 64 точками, Hann и окна Gaussian.

wvtool(hamming(64),hann(64),gausswin(64))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 3 objects of type line. Axes 2 with title Frequency domain contains 3 objects of type line.

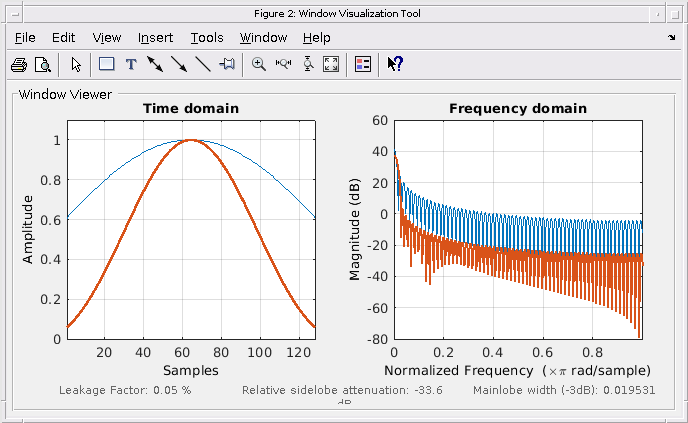

Сравните окна Кайзера с 128 точками с различными значениями $β$ .

wvtool(kaiser(128,1.5),kaiser(128,4.5))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 2 objects of type line. Axes 2 with title Frequency domain contains 2 objects of type line.

Программируемое использование

развернуть все

`wvtool(WindowVector)`

wvtool(WindowVector) открывает Инструмент Визуализации Окна (WVTool) со временем и графиками частотного диапазона вектора окна, заданного в WindowVector. WindowVector должна быть строка с действительным знаком или вектор-столбец. По умолчанию график частотного диапазона является величиной, в квадрате из преобразования Фурье вектора окна в децибелах (дБ). Можно сгенерировать векторы окна для многих общих функций окна с помощью программного обеспечения Signal Processing Toolbox. Смотрите window для списка поддерживаемых функций окна.

`wvtool(WindowVector1,...,WindowVectorN)`

wvtool(WindowVector1,...,WindowVectorN) открывает WVTool со временем и графиками частотного диапазона векторов окна, заданных в WindowVector1, …, WindowVectorN.

`H = wvtool(...)`

H = wvtool(...) возвращает указатель фигуры, H.

Больше о

развернуть все

Меню WVTool

В дополнение к обычным пунктам меню, wvtool содержит их wvtool- определенные команды меню:

Меню File:

Export — Экспортирует отображенный график (графики) в графический файл.

Меню Edit:

Copy figure — Копирует отображенный график (графики) в буфер обмена (доступный только на платформах Windows).
Copy options — Отображает диалоговое окно Preferences (доступный только на платформах Windows).
Figure, Axes и Current Object Properties — Отображает Property Editor.

Меню View:

Time domain — Проверяйте, чтобы показать график области времени.
Frequency domain — Проверяйте, чтобы показать график частотного диапазона.
Легенда Переключается легенда имени окна на и прочь. Эта опция также доступна с кнопкой на панели инструментов Legend.
Аналитические Параметры — Средства управления параметры графика отклика, включая число точек, область значений, x-и модули оси Y, частоту дискретизации и нормированную величину.
Можно также получить доступ к Аналитическим Параметрам путем щелчка правой кнопкой по метке оси X графика в панели Средства просмотра Окна.
Меню Insert:

Вы используете меню Insert, чтобы добавить метки, заголовки, стрелки, линии, текст и оси к вашим графикам.

Меню Tools:

Edit Plot — Включает режим редактирования графика
Zoom In — Увеличивает масштаб и вдоль x-и вдоль осей Y.
Zoom X — Увеличивает масштаб вдоль оси X только. Перетащите мышь в направлении X, чтобы выбрать область изменения масштаба.
Zoom Y — Увеличивает масштаб вдоль оси Y только. Перетащите мышь в направлении Y, чтобы выбрать область изменения масштаба.
Full View — Возвращается к полному представлению.
