Mixer

RF модели и модулятор IQ и RF и демодулятор IQ с нарушениями и шумом

Библиотека:
RF Blockset / Идеализированная Основная полоса

Описание

Модели блока Mixer четыре комплексных основополосных микшера и с нарушениями и шумом. Четыре типа микшера, что моделями блока является Модулятор, Демодулятор, Модулятор IQ и Демодулятор IQ. Нарушения включают усиление IQ и несоответствие фазы, где это необходимо, в то время как шум включает и систему и шум фазы LO.

Примечание

Идеализированные Основополосные библиотечные блоки принимают, что порты ввода и вывода являются соответствующими. Для получения дополнительной информации о степени сигнала порта смотрите Порты питания и Измерение мощности Сигнала в RF Blockset.
Идеализированные Основополосные библиотечные блоки являются одним поставщиком услуг с принятым значением несущей частоты. Поэтому блок Ideal Baseband Mixer может произвести только одну боковую полосу выход.
Значки маски блока Mixer являются динамическими и указывают на текущий набор прикладных шумовых параметров. Для получения дополнительной информации см. Значки Блока Микшера.

Порты

Входной параметр

развернуть все

`Port_1` — Зависящий от времени входной сигнал
действительный скаляр | действительный столбец | объединяет скаляр | комплексный столбец

Зависящий от времени входной сигнал в виде действительного скаляра, действительного столбца, объединяет скаляр или объединяет столбец. Столбец представляет последовательные моменты времени.

Типы данных: double | single

Вывод

развернуть все

`Port_1` — Зависящий от времени выходной сигнал
объедините скаляр | комплексный столбец

Зависящий от времени выходной сигнал, возвращенный как комплексный скалярный или комплексный столбец. Размер выхода зависящий от времени сигнал равен в размере входу зависящий от времени сигнал.

Типы данных: double | single

Параметры

развернуть все

Основная вкладка

`Mixer type` — Тип микшера
`Modulator` (значение по умолчанию) | `Demodulator` | `IQ Modulator` | `IQ Demodulator`

Микшеры, доступные в блоке Mixer в виде одного из следующего:

Modulator
Demodulator
IQ Modulator
IQ Demodulator

Для получения дополнительной информации смотрите Архитектуры Микшера и уравнения Проекта.

`Mixer sideband` — Боковые полосы микшера
`Upper` (значение по умолчанию) | `Lower`

Боковые полосы микшера в виде одного из того следующего:

Lower
Upper

Для получения дополнительной информации смотрите Боковые полосы Микшера.

Зависимости

Чтобы включить этот параметр, установите тип Микшера на Modulator.

`Input carrier frequency greater than LO frequency` — Задайте входную несущую частоту как больше, чем частота LO
`on` (значение по умолчанию) | `off`

Задайте, больше ли основополосная входная несущая частота микшера частоты LO микшера в виде логического.

Зависимости

Чтобы включить этот параметр, установите тип Микшера на Modulator и боковая полоса Микшера к Lowerили Микшер вводит к Demodulator.

`Conversion gain (dB)` — Усиление преобразования для микшера
0 (значение по умолчанию) | вещественное число

Усиление преобразования для модели микшера в виде вещественного числа в дБ.

`Simulate using` — Задайте тип симуляции, чтобы запуститься
`Interpreted execution` (значение по умолчанию) | `Code generation`

Тип симуляции, чтобы запуститься в виде одного из следующего:

Code generation — Симулируйте модель с помощью сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций быстрее, чем Interpreted execution.
Interpreted execution — Симулируйте модель с помощью интерпретатора MATLAB^®. Эта опция сокращает скорость времени запуска, но скорость последующих симуляций медленнее, чем Code generation. В этом режиме можно отладить исходный код блока.

Вкладка нарушений

`LO phase offset (deg)` — Фаза LO возмещена
0 (значение по умолчанию) | вещественное число

Смещение фазы LO в виде вещественного числа в градусах.

Зависимости

Чтобы включить этот параметр, установите тип Микшера на Modulator или Demodulator.

`I/Q gain imbalance (dB)` — Неустойчивость усиления IQ
0 (значение по умолчанию) | неотрицательные вещественные числа

Неустойчивость усиления IQ в виде неотрицательные вещественные числа в децибелах.

Зависимости

Чтобы включить этот параметр, установите тип Микшера на IQ Modulator или IQ Demodulator.

`I/Q phase imbalance (deg)` — Разбаланс фазы IQ
0 (значение по умолчанию) | вещественные числа

Разбаланс фазы IQ в виде вещественного числа в градусах.

Зависимости

Чтобы включить этот параметр, установите тип Микшера на IQ Modulator или IQ Demodulator.

`Type of Non-Linearity` — Тип нелинейности третьего порядка
`IIP3` (значение по умолчанию) | `OIP3` | `IP1dB` | `OP1dB` | `IPsat` | `OPsat`

Тип нелинейности третьего порядка вводит в модели кубического полинома в виде IIP3, OIP3, IP1dB, OP1dB, IPsat, или OPsat.

Для получения дополнительной информации смотрите Нелинейность в Идеализированном Основополосном Блоке Микшера.

`IIP3 (dBm)` — Введите точку пересечения третьего порядка
`Inf` (значение по умолчанию) | действительное положительное число

Введите точку пересечения третьего порядка в виде действительного положительного числа в dBm.

Зависимости

Чтобы включить этот параметр, установите Тип Нелинейности к IIP3.

`OIP3 (dBm)` — Выведите точку пересечения третьего порядка
`Inf` (значение по умолчанию) | действительное положительное число

Выведите точку пересечения третьего порядка в виде действительного положительного числа в dBm.

Зависимости

Чтобы включить этот параметр, установите Тип Нелинейности к OIP3.

`IP1dB (dBm)` — Введите точку сжатия на 1 дБ
`Inf` (значение по умолчанию) | действительное положительное число

Введите точку сжатия на 1 дБ в виде действительного положительного числа в dBm.

Зависимости

Чтобы включить этот параметр, установите Тип Нелинейности к IP1dB.

`OP1dB (dBm)` — Выведите точку сжатия на 1 дБ
`Inf` (значение по умолчанию) | действительное положительное число

Выведите точку сжатия на 1 дБ в виде действительного положительного числа в dBm.

Зависимости

Чтобы включить этот параметр, установите Тип Нелинейности к OP1dB.

`IPsat (dBm)` — Точка входной насыщенности
`Inf` (значение по умолчанию) | действительное положительное число

Точка входной насыщенности в виде действительного положительного числа в dBm.

Зависимости

Чтобы включить этот параметр, установите Тип Нелинейности к IPsat.

`OPsat (dBm)` — Выведите точку насыщения
`Inf` (значение по умолчанию) | действительное положительное число

Выведите точку насыщения в виде положительного вещественного числа в dBm.

Зависимости

Чтобы включить этот параметр, установите Тип Нелинейности к OPsat.

`Plot power characteristics` — Постройте характеристики степени
кнопка

Эта кнопка строит характеристики степени на основе значения, вы задаете в усилении Преобразования (дБ) параметр во вкладке Main и Типе Нелинейности во вкладке Impairments. При графическом выводе характеристик степени блок игнорирует все другие значения нарушения.

Для получения дополнительной информации смотрите Характеристики Степени Графика.

Шумовая вкладка

`Include mixer noise` — Добавьте шум микшера в систему
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы добавить шум микшера во входной сигнал. Если вы выбираете этот параметр, параметры, сопоставленные с Include mixer noise, отображены, и компоненты микшера в значке блока заштрихованы серые.

Для получения дополнительной информации смотрите Микшер (Система) Симуляции Шума.

`Mixer noise type` — Шумовое представление
`Noise temperature` (значение по умолчанию) | `Noise figure` | `Noise factor`

Тип шума в виде Noise temperature, Noise figure, или Noise factor.

Для получения дополнительной информации смотрите Микшер (Система) Симуляции Шума.

Зависимости

Чтобы включить этот параметр, выберите шум микшера Include.

`Noise temperature (K)` — Шумовая температура к шуму микшера модели
290 (значение по умолчанию) | неотрицательное вещественное число

Шумовая температура, чтобы смоделировать шум микшера в виде неотрицательного вещественного числа в кельвине.

Зависимости

Чтобы включить этот параметр, выберите шум микшера Include и установите тип шума Микшера на Noise temperature.

`Noise figure (dB)` — Шумовая фигура к шуму микшера модели
`10 * log10( 2 )` (значение по умолчанию) | неотрицательное вещественное число

Шумовая фигура, чтобы смоделировать шум микшера в виде неотрицательного вещественного числа в децибелах.

Зависимости

Чтобы включить этот параметр, выберите шум микшера Include и установите тип шума Микшера на Noise figure.

`Noise factor` — Шумовой фактор к шуму микшера модели
2 (значение по умолчанию) | положительный целочисленный скаляр, больше, чем или равный `1`

Шумовой фактор к шуму микшера модели в виде положительного целочисленного скаляра, больше, чем или равный 1

Зависимости

Чтобы включить этот параметр, выберите шум микшера Include и установите тип шума Микшера на Noise factor.

`Seed source, mixer noise` — Источник начального seed
`Auto` (значение по умолчанию) | `User specified`

Источник начального seed раньше готовил Гауссов генератор шума случайных чисел в виде одного из следующего:

Auto — Когда вы устанавливаете Seed source, mixer noise на Auto, seed для каждого экземпляра микшера сгенерированы с помощью генератора случайных чисел. Метод сброса экземпляра не оказывает влияния.
User specified — Когда вы устанавливаете Seed source, mixer noise на User specified, значение, введенное в Seed для шума микшера, используется, чтобы инициализировать генератор случайных чисел, и метод сброса сбрасывает генератор случайных чисел с помощью значения свойства Seed for mixer noise.

Зависимости

Чтобы включить этот параметр, выберите шум микшера Include.

`Seed for mixer noise` — Отберите для генератора случайных чисел
67987 (значение по умолчанию) | неотрицательное целое число ^{меньше чем 232}

Отберите для генератора случайных чисел в виде неотрицательного целого числа ^{меньше чем 232}. Используйте это значение, чтобы инициализировать генератор случайных чисел.

Зависимости

Чтобы включить этот параметр, выберите шум микшера Include и установите источник Seed, параметр шума микшера к User specified.

`Include phase noise` — Добавьте шум фазы LO в сигнал LO
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы добавить зависевший частотой шум фазы LO в сигнал LO. Если вы выбираете этот параметр, параметры, сопоставленные с Include phase noise, отображены, и источник LO в значке блока заштрихован серый.

Для получения дополнительной информации смотрите Шум Фазы в Блоке Микшера.

`Phase noise level (dBc/Hz)` — Уровень шума фазы относительно поставщика услуг
[-145 -150] (значение по умолчанию) | отрицательный действительный скаляр | отрицательный вектор действительных чисел

Уровень шума фазы относительно поставщика услуг в виде отрицательного действительного скаляра или вектора в дБн/Гц.

Примечание

Количество условий, перечисленных в параметре Phase noise level (dBc/Hz), должно равняться количеству условий в поле (Hz) смещения Частоты.

Зависимости

Чтобы включить этот параметр, выберите параметр шума фазы Include.

Типы данных: double

`Frequency offset (Hz)` — Частота фазы возмещена
[1000 50000] (значение по умолчанию) | положительный действительный скаляр | вектор из положительных действительных значений увеличения

Задайте смещение частоты как положительный действительный скаляр или вектор из положительных действительных значений увеличения, типа double в Гц.

Примечание

Количество условий, перечисленных в Frequency offset (Hz), должно равняться количеству условий на уровне шума Фазы (дБн/Гц) поле.

Зависимости

Чтобы включить этот параметр, выберите параметр шума фазы Include.

`Automatic frequency resolution` — Автоматически определите количество интервалов частоты
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы автоматически определить количество интервалов частоты, используемых в двухстороннем спектре шума фазы. Можно также определить номер интервалов частоты с помощью Number of signal samples и параметров Sample rate (Hz), когда вы устанавливаете параметр Automatic frequency resolution, установлен в off.

Зависимости

Чтобы включить этот параметр, кликните по шуму фазы Include.

`Number of signal samples` — Количество выборок в сигнале временной области
0 (значение по умолчанию) | действительное неотрицательное целое число меньше, чем или уравненный `65536`

Количество выборок в сигнале временной области для шага расчета блоков или количество линий частоты (интервалы) в сигналах двухсторонний спектр частоты, чтобы достигнуть необходимого разрешения частоты для заданного смещения Частоты в виде действительного неотрицательного целого числа меньше, чем или уравненный 65536. Разрешение частоты увеличивается как значение количества демонстрационных увеличений сигнала.

Примечание

Значение этого параметра должно быть установлено к степени двойки.

Зависимости

Чтобы включить этот параметр, выберите параметр шума фазы Include и отмените выбор Автоматического разрешения частоты.

`Seed source, phase noise` — Источник начального seed
`Auto` (значение по умолчанию) | `User specified`

Источник начального seed раньше готовил Гауссов генератор шума фазы LO случайных чисел в виде одного из следующего:

Auto — Когда вы устанавливаете Seed source, phase noise на Auto, seed для каждого экземпляра микшера сгенерированы с помощью генератора случайных чисел. Метод сброса экземпляра не оказывает влияния.
User specified — Когда вы устанавливаете Seed source, phase noise на User specified, значение, введенное в Seed для шума фазы, используется, чтобы инициализировать генератор случайных чисел, и метод сброса сбрасывает генератор случайных чисел с помощью значения свойства Seed for phase noise.

Зависимости

Чтобы включить этот параметр, выберите параметр шума фазы Include.

`Seed for phase noise` — Отберите для генератора случайных чисел
67987 (значение по умолчанию) | неотрицательное целое число ^{меньше чем 232}

Зависимости

Чтобы включить этот параметр, выберите шум фазы Include и установите источник Seed, параметр шума фазы к User specified.

`Plot phase characteristics` — Постройте характеристики фазы
кнопка

Эта кнопка строит характеристики фазы на основе параметров, заданных на вкладке Noise и или шаг расчета блока, когда симуляция была выполнена или оценена от смещения Частоты (Гц) значения параметров.

Для получения дополнительной информации смотрите Характеристики Шума Фазы Графика.

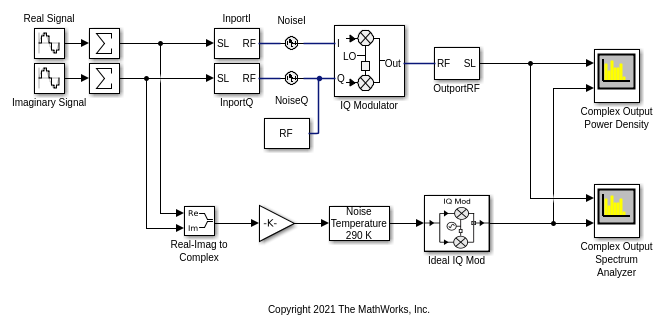

Примеры модели

Modulate Quadrature Baseband Signals Using IQ Modulators

Модулируйте квадратурные сгенерированные модулированные сигналы Используя модуляторы IQ

Модулируйте квадратурные сгенерированные модулированные сигналы с помощью двух различных блоков RF Blockset™. Можно использовать или идеализированный основополосный блок Mixer или блок IQ Modulator конверта схемы в модели, чтобы модулировать квадратурные сгенерированные модулированные сигналы к уровню RF. Наблюдайте нарушения в модулируемом выходном сигнале, должном получать неустойчивость, точки пересечения третьего порядка (OIP3) и системный шум в спектре плотности энергии и выходной мощности комплексного выхода анализаторы.

Алгоритмы

развернуть все

Архитектуры микшера и уравнения проекта

Архитектурные модели для блока Mixer показывают здесь. Микшер и шум фазы для всех случаев включены здесь.

Модулятор и архитектуры демодулятора и уравнения

Архитектуры модулятора и демодулятора включают системный шум, шум фазы, и нелинейные полиномы к переводят поставщика услуг. Генератор случайных чисел используется в качестве входа, чтобы сгенерировать шум фазы.

Modulator or demodualtor architecture

Выход идеального модулятора и схемы демодулятора с нелинейностью, _Вашим, дан этим уравнением.

$Y_{out} = (c_{1} + (3× \frac{c_{3}}{4})) × {| X_{M} |}^{2}) × | X_{M} | × exp ({i × angle(X}_{M}))$

где,

$\begin{array}{l} X_{M} {= (Я}_{N} {× c}_{Ph} Q_{N} {×s}_{Ph} {) + j (Q}_{N} {× c}_{Ph} i_{N} {× s}_{Ph}) \\ c_{Ph} = cosd (phaseOffset (градус) + phaseNoise (градус)) \\ s_{Ph} = sin (phaseOffset (градус) + phaseNoise (градус)) \\ I_{N} {+ jQ}_{N} {= (Я}_{\in} {+ jQ}_{\in}) + системный шум \end{array}$

Нелинейные полиномиальные коэффициенты, _c1 и _c3 , обеспечиваются в Нелинейности в Идеализированном Основополосном Блоке Микшера.

Архитектура модулятора IQ и уравнения

Первичный модулятор IQ состоит из двух микшеров, _fI () и _fQ (). Микшеры преобразуют сгенерированные модулированные сигналы в сигналы RF и обычно используются в прямых архитектурах преобразования. _fI () и _fQ (), ответственны за представление усиления, получают неустойчивость, разбаланс фазы и нелинейность в демодулятор IQ.

IQ modulator architecture

Выход Модулятора IQ, _Вашего, дан как

$Y_{out} = (I_{out} × cosd (I_{Offset}) {+ Q}_{} × sin (Q_{offset})) i (I_{out} × sin (I_{Offset}) {- Q}_{} × cosd (Q_{offset}))$

где,

$\begin{array}{l} I_{} {= (c}_{1} + \frac{{3c}_{3}}{4} {× Я}_{N}^{2} {) × I}_{N} \\ Q_{} {= (c}_{1Q} + \frac{{3c}_{3Q}}{4} {× Q}_{N}^{2} {) × Q}_{N} \\ I_{смещение} = \frac{phaseNoise (градус) + phaseImbalance (градус)}{2} \\ Q_{смещение} = \frac{phaseNoise (градус) - phaseImbalance (градус)}{2} \end{array}$

Нелинейный полиномиальный коэффициент _c3 обеспечивается в Нелинейности в Идеализированном Основополосном Блоке Микшера. Модуляторы линейными усилениями является _c1 и _c1Q, обеспечиваются в этом уравнении.

$\begin{array}{l} c_{1} {= (1 + δ) × 10}^{(ConversionGainDB/20)} \\ c_{1Q} {= (1 - δ) × 10}^{(ConversionGainDB/20)} \end{array}$

где,

$δ = \frac{10^{(GainImbalanceDB / 20)} - 1}{10^{(GainImbalanceDB / 20)} + 1}$

Архитектура демодулятора IQ и уравнения

Архитектура демодулятора IQ приведена ниже. Синфазным, _Iout, и квадратурным компонентом, _Qout, модулируемого сигнала является выход _fI () и _fQ (), соответственно. Микшеры, _fI () и _fQ () ответственны за представление усиления, получают неустойчивость, разбаланс фазы и nonlineatites в демодулятор IQ.

IQ Demodulator architecture

Выход Демодулятора IQ, _Вашего, дан как

$Y_{out} {= I}_{α} {× sqrt(P}_{I} {) × cosd(Theta - I}_{смещение} {) + iQ}_{α} {× sqrt(P}_{Q} {) × sind(Theta - Q}_{смещение})$

где,

$\begin{array}{l} I_{α} {= (c}_{1} + \frac{{3c}_{3}}{4} {× P}_{\in}) \\ Q_{α} {= (c}_{1Q} + \frac{{3c}_{3Q}}{4} {× P}_{Q}) \\ I_{смещение} = \frac{phaseNoise (градус) + phaseImbalance (градус)}{2} \\ Q_{смещение} = \frac{phaseNoise (градус) - phaseImbalance (градус)}{2} \\ Theta = угол (Сигнал) \\ P_{\in} = {| Sig |}^{2} \\ P_{I} {= f (P}_{\in}, (1 + GainImbalance)) \\ P_{Q} {= f (P}_{\in}, (1 - GainImbalance)) \end{array}$

Нелинейный полиномиальный коэффициент _c3 обеспечивается в Нелинейности в Идеализированном Основополосном Блоке Микшера. Модуляторы линейные усиления _c1 и _c1Q обеспечиваются в этом уравнении.

$\begin{array}{l} c_{1} {= (1 + δ) × 10}^{(ConversionGainDB/20)} \\ c_{1Q} {= (1 - δ) × 10}^{(ConversionGainDB/20)} \end{array}$

где,

$δ = \frac{10^{(GainImbalanceDB / 20)} - 1}{10^{(GainImbalanceDB / 20)} + 1}$

Боковые полосы микшера

Верхние и более низкие боковые полосы

Выражение для _Sout показывает производство верхних и более низких боковых полос, (_ωlo _+ωin) и _{(ωlo−ωin)} и эффект значений различия входного поставщика услуг и сигнала LO на синусоидальной функции. Применение тригонометрической идентичности

$cos (α + β) = потому что (α) \times потому что (β) - sin (α) \times sin (β)$

к выражение продукта микшера, _Sout = выражения _{Sinx Slo}

$\begin{array}{l} S_{out} = S_{i n} \times S_{l o} \\ = (A_{i n} (t) \times потому что (ω_{i n} t)) \times (A_{l o} (t) \times потому что (ω_{l o} t + ϕ (t))) \\ = (\frac{A_{i n} (t) \times A_{l o} (t)}{2}) x {\begin{cases} потому что (ϕ (t)) \times потому что (ω_{l o} + ω_{i n}) t - sin (ϕ (t)) \times sin (ω_{l o} + ω_{i n}) t \\ + потому что (ϕ (t)) \times потому что (ω_{l o} - ω_{i n}) t - sin (ϕ (t)) \times sin (ω_{l o} - ω_{i n}) t \end{cases}} \end{array}$

где, термин, соединенный с выше выходной частотой, _ωin _+ωlo, является верхней боковой полосой, и | _ωlo-ωin | более низкая боковая полоса. Поскольку Идеальные Основополосные библиотечные блоки только поддерживают один сигнал поставщика услуг, желаемая выходная боковая полоса должна быть выбрана. Установите параметр Mixer sideband на Modulator.

Для демодуляторов только более низкая боковая полоса может использоваться в качестве выхода. Наконец выберите параметр Input carrier frequency greater than LO frequency, когда термин sin _(ωlo-ωin) будет способствовать выходному сигналу.

Выборы микшера типом

При выборе типа Mixer эта таблица предоставляет доступные возможности боковой полосы смещение фазы LO (градус), неустойчивость усиления I/Q (дБ) и разбаланс фазы I/Q (градус). Кроме того, задайте относительный размер RF к LO, когда выходная частота будет зависеть от знака (RF–LO).

Тип микшера	Боковая полоса	Если RF> LO	Нарушения
Модулятор	Выше	Нет данных	Фаза LO возмещена
Модулятор	Ниже	Выберите параметр Input carrier frequency greater than LO frequency	Фаза LO возмещена
Демодулятор	Нет данных	Нет данных	Фаза LO возмещена

Значки блока микшера

Эта таблица показывает вас, как значки на этом блоке будут варьироваться на основе того, как вы устанавливаете Параметры на блоке.

Тип микшера	Включайте шум микшера	Включайте шум фазы: `off`	Включайте шум фазы: `on`
`Modulator`	`off`
`Modulator`	`on`
Демодулятор	`off`
Демодулятор	`on`
Модулятор IQ	`off`
Модулятор IQ	`on`
Демодулятор IQ	`off`
Демодулятор IQ	`on`

Примечание

После того, как вы установите параметры блоков, необходимо нажать кнопку Apply, чтобы видеть, что значок изменяется.

Вопрос совместимости

развернуть все

Модели микшера и шум, поддержанный для блока Mixer в измененной библиотеке Idealized Baseband

Поведение изменяется в R2021a

Запуская R2021a, блок Mixer поддерживает модулятор, демодулятор, модулятор IQ и микшеры демодулятора IQ с нарушениями и шумом. Новый блок Mixer включает pre-R2021a функциональность, когда параметр типа Микшера устанавливается на Modulator.

Когда вы открываете модель от предыдущего релиза, содержащего блок Mixer из библиотеки Idealized Baseband, pre-R2021a версия этого блока автоматически заменяется версией R2021a этого блока с нарушениями и шумом.

Ссылки

[1] Razavi, Behzad. “Фундаментальные понятия “в Микроэлектронике RF, 2-м выпуске, Prentice Hall, 2012.

[2] Kundert, Кен “. Точное и быстрое измерение _IP2 и _IP3 “, сообщество руководства разработчика, 22 мая 2002.

[3] Кэсдин, Нью-Джерси. “Дискретная Симуляция Цветных Шумовых и Стохастических процессов и 1/f ^α Генерация Шума Закона о Степени”. Продолжения IEEE 83, № 5 (май 1995): 802–27. https://doi.org/10.1109/5.381848.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Amplifier

Темы

Нелинейность и шум в идеализированном основополосном блоке микшера

Представлено до R2006a

Документация

Mixer

Описание

Порты

Входной параметр

Port_1 — Зависящий от времени входной сигнал действительный скаляр | действительный столбец | объединяет скаляр | комплексный столбец

Вывод

Port_1 — Зависящий от времени выходной сигнал объедините скаляр | комплексный столбец

Параметры

Основная вкладка

Mixer type — Тип микшера Modulator (значение по умолчанию) | Demodulator | IQ Modulator | IQ Demodulator

Mixer sideband — Боковые полосы микшера Upper (значение по умолчанию) | Lower

Зависимости

Input carrier frequency greater than LO frequency — Задайте входную несущую частоту как больше, чем частота LO on (значение по умолчанию) | off

Зависимости

Conversion gain (dB) — Усиление преобразования для микшера0 (значение по умолчанию) | вещественное число

Simulate using — Задайте тип симуляции, чтобы запуститься Interpreted execution (значение по умолчанию) | Code generation

Вкладка нарушений

LO phase offset (deg) — Фаза LO возмещена0 (значение по умолчанию) | вещественное число

Зависимости

I/Q gain imbalance (dB) — Неустойчивость усиления IQ0 (значение по умолчанию) | неотрицательные вещественные числа

Зависимости

I/Q phase imbalance (deg) — Разбаланс фазы IQ0 (значение по умолчанию) | вещественные числа

Зависимости

Type of Non-Linearity — Тип нелинейности третьего порядка IIP3 (значение по умолчанию) | OIP3 | IP1dB | OP1dB | IPsat | OPsat

IIP3 (dBm) — Введите точку пересечения третьего порядка Inf (значение по умолчанию) | действительное положительное число

Зависимости

OIP3 (dBm) — Выведите точку пересечения третьего порядка Inf (значение по умолчанию) | действительное положительное число

Зависимости

IP1dB (dBm) — Введите точку сжатия на 1 дБ Inf (значение по умолчанию) | действительное положительное число

Зависимости

OP1dB (dBm) — Выведите точку сжатия на 1 дБ Inf (значение по умолчанию) | действительное положительное число

Зависимости

IPsat (dBm) — Точка входной насыщенности Inf (значение по умолчанию) | действительное положительное число

Зависимости

OPsat (dBm) — Выведите точку насыщения Inf (значение по умолчанию) | действительное положительное число

Зависимости

Plot power characteristics — Постройте характеристики степени кнопка

Шумовая вкладка

Include mixer noise — Добавьте шум микшера в систему off (значение по умолчанию) | on

Mixer noise type — Шумовое представление Noise temperature (значение по умолчанию) | Noise figure | Noise factor

Зависимости

Noise temperature (K) — Шумовая температура к шуму микшера модели290 (значение по умолчанию) | неотрицательное вещественное число

Зависимости

Noise figure (dB) — Шумовая фигура к шуму микшера модели 10 * log10( 2 ) (значение по умолчанию) | неотрицательное вещественное число

Зависимости

Noise factor — Шумовой фактор к шуму микшера модели2 (значение по умолчанию) | положительный целочисленный скаляр, больше, чем или равный 1

Зависимости

Seed source, mixer noise — Источник начального seed Auto (значение по умолчанию) | User specified

Зависимости

Seed for mixer noise — Отберите для генератора случайных чисел67987 (значение по умолчанию) | неотрицательное целое число меньше чем 232

Зависимости

Include phase noise — Добавьте шум фазы LO в сигнал LO off (значение по умолчанию) | on

Зависимости

Зависимости

Automatic frequency resolution — Автоматически определите количество интервалов частоты on (значение по умолчанию) | off

Зависимости

Зависимости

Seed source, phase noise — Источник начального seed Auto (значение по умолчанию) | User specified

Зависимости

Seed for phase noise — Отберите для генератора случайных чисел67987 (значение по умолчанию) | неотрицательное целое число меньше чем 232

Зависимости

Plot phase characteristics — Постройте характеристики фазы кнопка

Примеры модели

Модулируйте квадратурные сгенерированные модулированные сигналы Используя модуляторы IQ

Алгоритмы

Архитектуры микшера и уравнения проекта

Боковые полосы микшера

Значки блока микшера

Вопрос совместимости

Модели микшера и шум, поддержанный для блока Mixer в измененной библиотеке Idealized Baseband

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Темы

Документация RF Blockset

Поддержка

`Port_1` — Зависящий от времени входной сигнал
действительный скаляр | действительный столбец | объединяет скаляр | комплексный столбец

`Port_1` — Зависящий от времени выходной сигнал
объедините скаляр | комплексный столбец

`Mixer type` — Тип микшера
`Modulator` (значение по умолчанию) | `Demodulator` | `IQ Modulator` | `IQ Demodulator`

`Mixer sideband` — Боковые полосы микшера
`Upper` (значение по умолчанию) | `Lower`

`Input carrier frequency greater than LO frequency` — Задайте входную несущую частоту как больше, чем частота LO
`on` (значение по умолчанию) | `off`

`Conversion gain (dB)` — Усиление преобразования для микшера
0 (значение по умолчанию) | вещественное число

`Simulate using` — Задайте тип симуляции, чтобы запуститься
`Interpreted execution` (значение по умолчанию) | `Code generation`

`LO phase offset (deg)` — Фаза LO возмещена
0 (значение по умолчанию) | вещественное число

`I/Q gain imbalance (dB)` — Неустойчивость усиления IQ
0 (значение по умолчанию) | неотрицательные вещественные числа

`I/Q phase imbalance (deg)` — Разбаланс фазы IQ
0 (значение по умолчанию) | вещественные числа

`Type of Non-Linearity` — Тип нелинейности третьего порядка
`IIP3` (значение по умолчанию) | `OIP3` | `IP1dB` | `OP1dB` | `IPsat` | `OPsat`

`IIP3 (dBm)` — Введите точку пересечения третьего порядка
`Inf` (значение по умолчанию) | действительное положительное число

`OIP3 (dBm)` — Выведите точку пересечения третьего порядка
`Inf` (значение по умолчанию) | действительное положительное число

`IP1dB (dBm)` — Введите точку сжатия на 1 дБ
`Inf` (значение по умолчанию) | действительное положительное число

`OP1dB (dBm)` — Выведите точку сжатия на 1 дБ
`Inf` (значение по умолчанию) | действительное положительное число

`IPsat (dBm)` — Точка входной насыщенности
`Inf` (значение по умолчанию) | действительное положительное число

`OPsat (dBm)` — Выведите точку насыщения
`Inf` (значение по умолчанию) | действительное положительное число

`Plot power characteristics` — Постройте характеристики степени
кнопка

`Include mixer noise` — Добавьте шум микшера в систему
`off` (значение по умолчанию) | `on`

`Mixer noise type` — Шумовое представление
`Noise temperature` (значение по умолчанию) | `Noise figure` | `Noise factor`

`Noise temperature (K)` — Шумовая температура к шуму микшера модели
290 (значение по умолчанию) | неотрицательное вещественное число

`Noise figure (dB)` — Шумовая фигура к шуму микшера модели
`10 * log10( 2 )` (значение по умолчанию) | неотрицательное вещественное число

`Noise factor` — Шумовой фактор к шуму микшера модели
2 (значение по умолчанию) | положительный целочисленный скаляр, больше, чем или равный `1`

`Seed source, mixer noise` — Источник начального seed
`Auto` (значение по умолчанию) | `User specified`

`Seed for mixer noise` — Отберите для генератора случайных чисел
67987 (значение по умолчанию) | неотрицательное целое число ^{меньше чем 232}

`Include phase noise` — Добавьте шум фазы LO в сигнал LO
`off` (значение по умолчанию) | `on`

`Automatic frequency resolution` — Автоматически определите количество интервалов частоты
`on` (значение по умолчанию) | `off`

`Seed source, phase noise` — Источник начального seed
`Auto` (значение по умолчанию) | `User specified`

`Seed for phase noise` — Отберите для генератора случайных чисел
67987 (значение по умолчанию) | неотрицательное целое число ^{меньше чем 232}

`Plot phase characteristics` — Постройте характеристики фазы
кнопка

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
