Логические Условно Выполняемые Подсистемы

Управляйте, когда подсистема будет выполняться

Логически выполняемая подсистема запускается один или несколько раз на шаге текущего времени, когда включено блоком управления. Блок управления реализует управляющую логику, похожую на описанный оператором языка программирования (e.g., если затем, переключатель, в то время как, для).

Блоки

развернуть все

Выберите Execution

If	Выберите выполнение подсистемы с помощью логики оператора if-else
If Action Subsystem	Подсистема, выполнение которой включено Если блок
Switch Case	Выберите выполнение подсистемы с помощью логики, похожей на оператор switch
Switch Case Action Subsystem	Подсистема, выполнение которой включено блоком Switch Case
Action Port	Добавьте порт управления для сигнала действия к подсистеме

Выполните итерации выполнения

While Iterator	Повторите выполнение подсистемы, в то время как логическое выражение верно
While Iterator Subsystem	Подсистема, которая повторяет выполнение во время шага времени симуляции
For Iterator	Повторите выполнение подсистемы во время временного шага для конкретного количества итераций
For Iterator Subsystem	Подсистема, которая повторяет выполнение во время шага времени симуляции

Повторите алгоритм

For Each	Элементы процесса или подрешетки входного сигнала или параметра маски независимо
For Each Subsystem	Подсистема, которая повторяет выполнение на каждом элементе или подрешетке входных сигналов или параметров маски и конкатенирует результаты

Темы

Выберите Subsystem Execution

Выполните подсистему однажды во время временного шага в ответ на сигнал действия.

Выполните итерации выполнения подсистемы

Выполните подсистему многократно во время временного шага в ответ на блок управления.

Повторите алгоритм Используя для каждой подсистемы

Выполните итерации алгоритма по группам сигналов, подсистем и параметров.

Регистрируйте сигналы в для каждого подсистемы

Используйте сигнал, входящий в систему Для Каждого подсистемы.

Рекомендуемые примеры

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы Simulink® Subsystems и какая семантика используются при симуляции этих Подсистем. Каждый пример предоставляет описание модели и управления тонкости, как это будет выполняться.

Открытая модель

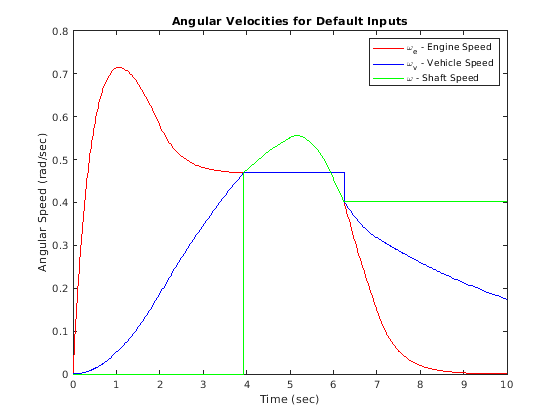

Моделирование тупика муфты, Используя если блоки

Используйте Если/Еще подсистемы, чтобы создать модель муфты. 'Если' подсистема моделирует динамику муфты в заблокированном положении, в то время как 'Еще' подсистема моделирует разблокированное положение. Один или другой включен с помощью блока 'If'. Точечные пунктирные линии от блока 'If' обозначают управляющие сигналы, которые используются, чтобы включить Если/Еще (или другое условное выражение) подсистемы. Проверка любого из полей на графический интерфейсе пользователя производит график любой из выбранных переменных (по сравнению со временем).

Открытая модель
