Scope

Отобразите сигналы, сгенерированные в процессе моделирования

расширьте все на странице
  • Библиотека:

  • Simulink / Обычно Используемые Блоки

    Simulink / Приемники

    HDL Coder / Обычно Используемые Блоки

    HDL Coder / Приемники

  • Scope block

Описание

Блок Simulink® Scope и блок DSP System Toolbox™ Time Scope отображают сигналы области времени.

Два блока имеют идентичную функциональность, но различные настройки по умолчанию. Time Scope оптимизирован для обработки в дискретном времени. Scope оптимизирован для симуляции в общей временной области. Для сравнения друг с другом смотрите Осциллограф Simulink По сравнению с DSP System Toolbox Time Scope.

Функции осциллографа:

  • Триггеры — Набор инициировал, чтобы синхронизировать повторяющиеся сигналы и приостановить отображение, когда события имеют место.

  • Измерения курсора — значения сигналов Меры с помощью вертикальных и горизонтальных курсоров.

  • Статистика сигнала — Отображение максимум, минимум, различие от пика к пику, среднее значение, медиана и значения RMS выбранного сигнала.

  • Пиковое Средство поиска — Находит максимумы, показывая x - значения оси, в которых они происходят.

  • Двухуровневые Измерения — переходы Меры, перерегулирования, отклонения от номинала и циклы.

У вас должны быть Simscape™ или лицензия DSP System Toolbox, чтобы использовать Пиковое Средство поиска, Двухуровневые Измерения и Статистику Сигнала.

Функции отображения осциллографа:

  • Управление симуляцией — модели Debug из окна Scope с помощью Run, Step Forward и кнопок на панели инструментов Step Backward.

  • Несколько сигналов — График несколько сигналов на той же оси Y (отображение) с помощью нескольких входных портов.

  • Несколько осей Y (отображения) — Отображение несколько осей Y. Все оси Y имеют общую область значений времени на оси X.

  • Измените параметры — Изменяют значения параметров осциллографа прежде и во время симуляции.

  • Автомасштабирование оси — оси Автошкалы во время или в конце симуляции. Поля чертятся вверху и внизу осей.

  • Отобразите данные после симуляции — данные об Осциллографе сохранены во время симуляции. Если осциллограф закрывается в начале симуляции, когда вы открываете осциллограф после симуляции, результатов симуляции отображений осциллографа для присоединенных входных сигналов.

    Примечание

    Если у вас есть высокая частота дискретизации или длинное время симуляции, можно столкнуться с проблемами с памятью или производительностью системы, потому что осциллограф сохраняет данные внутренне. Чтобы ограничить объем данных, сохраненный для визуализации осциллографа, используйте Предельные точки данных, чтобы продлиться свойство.

Для получения информации об управлении осциллографом программно, смотрите Блоки Осциллографа Управления Программно.

Ограничения

  • Не используйте блоки осциллографа в Библиотеке. Если вы помещаете блок scope в библиотечном блоке с заблокированной ссылкой или в заблокированной библиотеке, Simulink отображает ошибку при попытке открыть окно scope. Чтобы отобразить внутренние данные из библиотечного блока, добавьте выходной порт в библиотечный блок, и затем соедините порт с блоком Scope в вашей модели.

  • Если вы продвигаетесь через модель, осциллограф только обновляется, когда блок scope запускается. Это означает, что время, показанное в строке состояния, не может совпадать со временем модели.

  • Когда соединено с постоянным сигналом, блок scope может построить одну точку.

  • Осциллограф показывает разрывы в отображении, когда значением сигналов является NaN.

  • Когда вы визуализируете несколько основанных на системе координат сигналов в осциллографе, некоторые выборки сигналов с форматом кадра 1 не могут быть отображены. Чтобы визуализировать эти сигналы, переместите сигналы с форматом кадра 1 к отдельному осциллографу.

  • Отображения осциллографа имеют ограничения в Быстром Режиме Accelerator. Смотрите Поведение Осциллографов и Средств просмотра с Быстрым Режимом Accelerator

  • Когда Осциллограф находится в подсистеме ForEach, осциллограф только отображает последний индекс.

Порты

Входной параметр

развернуть все

Соедините сигналы, которые вы хотите визуализировать. У вас может быть до 96 входных портов. Входные сигналы могут иметь эти характеристики:

  • Введите — Непрерывный (основанный на выборке) или дискретный (основанный на выборке и основанный на системе координат).

  • Тип данных — Любой тип данных, который поддерживает Simulink. Смотрите Типы данных, Поддержанные Simulink.

  • Размерность — Скаляр, одномерный (вектор), двумерный (матрица), или многомерный (массив). Отобразите несколько каналов в одном сигнале в зависимости от размерности. Смотрите Размерности Сигнала и Определите Размерности Сигнала.

Введите ограничения

  • Когда вход является постоянным сигналом, осциллограф строит одну точку.

  • Осциллограф показывает разрывы в отображении, когда значением сигналов является NaN.

  • Когда вы визуализируете несколько основанных на системе координат сигналов в осциллографе, некоторые выборки сигналов с форматом кадра 1 не могут быть отображены. Чтобы визуализировать эти сигналы, переместите сигналы с форматом кадра 1 к отдельному осциллографу.

Соедините шиной поддержку

Можно соединить невиртуальную шину и массивы сигналов шины к осциллографу. Чтобы отобразить сигналы шины, используйте нормальный или режим симуляции акселератора. Осциллограф отображает каждый сигнал элемента шины в порядке, элементы появляются в шине от верхней части до нижней части. Сглажены вложенные элементы шины.

Чтобы регистрировать невиртуальные сигналы шины с осциллографом, установите параметр Save format на Dataset. Можно использовать любой Save format, чтобы регистрировать сигналы виртуальной шины.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus
Поддержка комплексного числа: Да

Свойства

развернуть все

Свойства настройки

Диалоговое окно Configuration Properties управляет различными свойствами об отображениях осциллографа. В меню scope выберите View> Configuration Properties.

Основной

Установите этот флажок, чтобы открыть окно scope, когда симуляция запустится.

Программируемое использование

Смотрите OpenAtSimulationStart.

Установите этот флажок, чтобы отобразить блок path в дополнение к имени блока.

Задайте количество входных портов на блоке Scope в виде целого числа. Максимальное количество входных портов равняется 96.

Программируемое использование

Смотрите NumInputPorts.

Задайте номер и расположение отображений. Максимальное размещение является 16 строками 16 столбцами.

Чтобы расширить разметочную сетку вне 4 на 4, щелкните в диалоговом окне и перетащите. Максимум 16 строк 16 столбцами.

Если количество отображений равно количеству портов, сигналы от каждого порта появляются на отдельных отображениях. Если количество отображений меньше количества портов, сигналы от дополнительных портов появляются на последнем отображении. Для размещений с несколькими столбцами и строками, порты сопоставлены вниз затем через.

Программируемое использование

Смотрите LayoutDimensions.

Задайте временной интервал между обновлениями отображения осциллографа. Это свойство не применяется к плаванию осциллографов и определяет объем средств просмотра.

Программируемое использование

Смотрите SampleTime.

  • Elements as channels (sample based) - Процесс каждый элемент как уникальная выборка.

  • Columns as channels (frame based) - Значения сигналов процесса в канале как группа значений от нескольких временных интервалов. Основанная на системе координат обработка доступна только с дискретными входными сигналами.

Программируемое использование

Смотрите FrameBasedProcessing.

  • Auto - Если Заголовок и свойства Y-метки не заданы, максимизируют все графики.

  • On - Максимизируйте все графики. Значения в Title и Y-метке скрыты.

  • Off - Не максимизируйте графики.

Программируемое использование

Смотрите MaximizeAxes.

Время

  • Auto — Различие между симуляцией запускается и времена остановки.

    Блок вычисляет начало и время окончания области значений времени с помощью смещения Отображения времени и свойств Отрезка времени. Например, если вы устанавливаете Time display offset на 10 и Time span к 20, осциллограф устанавливает диапазон времени от 10 к 30.

  • User defined — Введите любое значение меньше, чем общее время симуляции.

  • One frame period — Используйте период системы координат входного сигнала с блоком Time Scope. Эта опция только доступна, когда параметр Input processing устанавливается на Columns as channels (frame based).

Программируемое использование

Смотрите TimeSpan.

Задайте, как отобразить данные вне видимого x - область значений оси.

Вы видите эффекты этой опции только, когда графический вывод является медленным с размерами небольшого шага или большими моделями.

  • Wrap — Чертите полный экран данных слева направо, очистите экран, и затем перезапустите рисование данных слева.

  • Scroll — Переместите данные налево, когда новые данные чертятся справа. Этот режим графически интенсивен и может влиять на эффективность во время выполнения.

Программируемое использование

Смотрите TimeSpanOverrunAction.

  • Metric — Отобразите единицы измерения времени на основе промежутка отрезка времени.

  • Seconds — Отобразите время в секундах.

  • None — Не отображайте единицы измерения времени.

Программируемое использование

Смотрите TimeUnits.

Возместите x - ось значением требуемого времени в виде вещественного числа или вектора из вещественных чисел.

Для входных сигналов с несколькими каналами можно ввести скаляр или вектор:

  • Скаляр — Смещение все каналы входного сигнала той же временной стоимостью.

  • Вектор — Независимо возместил каналы.

Программируемое использование

Смотрите TimeDisplayOffset.

Задайте, как x - ось (время) помечает отображение:

  • All — Отобразите x - подписи по осям на всем y - оси.

  • None — Не отображайте метки. Выбор None также снимает флажок Show time-axis label .

  • Bottom displays only — Отобразите x - подпись по осям на нижней части y - ось.

Зависимости

Чтобы включить это свойство, установите:

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите TimeAxisLabels.

Установите этот флажок, чтобы показать x - подпись по осям для активного дисплея

Зависимости

Чтобы включить это свойство, установите метки Оси времени на All или Bottom Displays Only.

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите ShowTimeAxisLabel.

Отображение

Выбранный дисплей. Используйте это свойство управлять, какое отображение изменяется при изменении свойств стиля и специфичных для осей свойств.

Задайте желаемое отображение с помощью положительного целого числа, которое соответствует постолбцовому индексу размещения. Для размещений с несколькими столбцами и строками, числа отображения сопоставлены вниз и затем через.

Программируемое использование

Смотрите ActiveDisplay.

Заголовок для отображения. Значение по умолчанию %<SignalLabel> использует имя входного сигнала для заголовка.

Зависимость

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите Title.

Переключите легенду сигнала. Имена, перечисленные в легенде, являются именами сигнала из модели. Для сигналов с несколькими каналами индекс канала добавлен после имени сигнала. Непрерывные сигналы имеют прямые линии перед своими именами, и дискретные сигналы неродной сформировали линии.

От легенды можно управлять, какие сигналы отображаются. Это управление эквивалентно изменению видимости в свойствах Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал, щелкните правой кнопкой по имени сигнала, которое скрывает все другие сигналы. Чтобы показать все сигналы, нажмите Esc.

Примечание

Легенда только показывает первые 20 сигналов. Любыми дополнительными сигналами нельзя управлять от легенды.

Зависимость

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите ShowLegend.

Установите этот флажок, чтобы показать линии сетки.

Зависимость

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите ShowGrid.

  • На — величина Отображения и графики фазы. Если сигнал действителен, строит абсолютное значение сигнала для величины. Фаза является 0 градусами для положительных значений и 180 градусами для отрицательных величин. Эта функция полезна для входных сигналов с комплексным знаком. Если вход является сигналом с действительным знаком, устанавливание этого флажка возвращает абсолютное значение сигнала для величины.

  • Прочь — Отображение сигнализируют о графике. Если сигнал является комплексным, строит действительные и мнимые части на том же y - ось.

Зависимость

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите PlotAsMagnitudePhase.

Задайте минимальное значение y - ось как вещественное число.

Настраиваемый: да

Зависимость

Если вы выбираете Plot signals as magnitude and phase, это свойство только применяется к графику величины. y - пределами по осям графика фазы всегда является [-180 180].

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите YLimits.

Задайте максимальное значение y - ось как вещественное число.

Настраиваемый: да

Зависимость

Если вы выбираете Plot signals as magnitude and phase, это свойство только применяется к графику величины. y - пределами по осям графика фазы всегда является [-180 180].

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите YLimits.

Задайте текст, чтобы отобразиться на y - ось. Чтобы отобразить модули сигнала, добавьте (%<SignalUnits>) к метке. В начале симуляции Simulink заменяет (%SignalUnits) с модулями, сопоставленными с сигналами.

Пример: Поскольку скорость сигнализирует с модулями m/s, введите Velocity (%<SignalUnits>).

Зависимость

Если вы выбираете Plot signals as magnitude and phase, это свойство не применяется. y - оси подписаны Magnitude и Phase.

Свойство Активного дисплея определяет, какое отображение затронуто.

Программируемое использование

Смотрите YLabel.

Логгирование

Ограничьте данные, сохраненные осциллографом внутренне. По умолчанию все точки данных сохранены так, чтобы можно было просмотреть визуализацию осциллографа после того, как симуляция заканчивается. Для симуляций с набором Stop time к inf, рассмотрите Limit data points to last выбора.

Примечание

Если вы не выбираете Limit data points to last, и у вас есть высокая частота дискретизации или длинное время симуляции, можно столкнуться с проблемами с памятью или производительностью системы.

Когда вы выбираете это свойство, осциллограф сохраняет последние точки данных n, где n конкретное количество точек данных.

  • Прочь — Сохраняют и строят все значения данных.

  • На — Сохраняют конкретное количество значений данных для каждого сигнала. Если сигнал основан на системе координат, количество буферизированных значений данных является конкретным количеством значений данных, умноженных на формат кадра.

    В некоторых случаях выбор этого свойства может оказать влияние графического вывода сигналов для меньше, чем целая область значений времени симуляции (например, если ваш шаг расчета мал). Если осциллограф строит фрагмент ваших сигналов, полагайте, что увеличение числа точек данных сохраняет.

Это свойство ограничивает значения данных, построенные в осциллографе и значениях данных, сохраненных в переменную MATLAB®, заданную в Имени переменной.

Программируемое использование

Смотрите DataLoggingLimitDataPoints и DataLoggingMaxPoints.

  • На — График и журнал (сохраняют) данные об осциллографе каждый Nточка данных th, где N фактор децимации, вводимый в текстовое поле. Значение 1 буферы все значения данных.

  • Прочь — Сохраняют все значения данных осциллографа.

Зависимость

Чтобы включить это свойство, выберите Данные логов к рабочей области.

Это свойство ограничивает значения данных, построенные в осциллографе и значениях данных, сохраненных в переменную MATLAB, заданную в Имени переменной.

Программируемое использование

Смотрите DataLoggingDecimateData и DataLoggingDecimation.

Установите этот флажок, чтобы позволить регистрировать и включить Variable name, Save format и свойства Decimation. Это свойство не применяется к плаванию осциллографов и определяет объем средств просмотра.

Для примера сохранения сигналов к рабочему пространству MATLAB с помощью блока Scope смотрите Блок Save Simulation Data Using Scope.

Программируемое использование

Смотрите DataLogging.

Задайте имя переменной для того, чтобы сохранить данные об осциллографе в рабочем пространстве MATLAB. Это свойство не применяется к плаванию осциллографов и определяет объем средств просмотра.

Зависимость

Чтобы включить это свойство, выберите Данные логов к рабочей области.

Программируемое использование

Смотрите DataLoggingVariableName.

Выберите переменный формат для того, чтобы сохранить данные к рабочему пространству MATLAB. Это свойство не применяется к плаванию осциллографов и определяет объем средств просмотра.

  • Dataset — Сохраните данные как объект набора данных. Используйте параметр конфигурации Dataset signal format, чтобы выбрать объект набора данных. Этот формат не поддерживает данные переменного размера, логгирование MAT-файла или архивацию режима external mode. Смотрите Simulink.SimulationData.Dataset.

  • Structure With Time — Сохраните данные как структуру со связанной информацией времени.

  • Structure — Сохраните данные как структуру.

  • Array — Сохраните данные как массив со связанной информацией времени. Этот формат не поддерживает данные переменного размера.

Зависимость

Чтобы включить это свойство, выберите Данные логов к рабочей области.

Программируемое использование

Смотрите DataLoggingSaveFormat.

Свойства масштабирования осей

Диалоговое окно Axes Scaling управляет пределами осей осциллографа. Чтобы открыть свойства Axes Scaling, в меню scope, выбирают Tools> Axes Scaling> Axes Scaling Properties.

  • Manual — Вручную масштабируйте y - область значений оси с кнопкой на панели инструментов Scale Y-axis Limits.

  • Auto — Масштабируйте y - область значений оси в течение и после симуляции. Выбор этой опции отображает флажок Do not allow Y-axis limits to shrink. Если вы хотите, чтобы область значений оси Y увеличилась и уменьшилась с максимальным значением сигнала, установите Axes scaling на Auto и снимите флажок Do not allow Y-axis limits to shrink.

  • After N Updates — Масштабируйте y - ось после количества временных шагов, заданных в текстовом поле Number of updates (10 по умолчанию). Масштабирование происходит только однажды во время каждого запуска.

Программируемое использование

Смотрите AxesScaling.

Позвольте y - область значений оси ограничивает увеличением, но не уменьшением во время симуляции.

Зависимость

Чтобы использовать это свойство, установите Axes scaling на Auto.

Установите это свойство задержать автоматическое масштабирование y - ось.

Зависимость

Чтобы использовать это свойство, установите Axes scaling на After N Updates.

Программируемое использование

Смотрите AxesScalingNumUpdates.

  • На — оси Шкалы, когда симуляция останавливается.

  • Прочь — оси Шкалы постоянно.

Зависимость

Чтобы использовать это свойство, установите Axes scaling на Auto.

Задайте процент y - область значений оси, используемая для того, чтобы отобразить данные на графике. Если вы устанавливаете это свойство на 100, отображенные на графике данные используют целый y - область значений оси.

Задайте, где выровнять отображенные на графике данные вдоль y - область значений данных оси, когда Y-axis Data range установлен меньше чем в 100 процентов.

  • Top — Выровняйте сигналы с максимальными значениями y - область значений оси.

  • Center — Центральные сигналы между минимальными и максимальными значениями.

  • Bottom — Выровняйте сигналы с минимальными значениями y - область значений оси.

Масштабируйте x - область значений оси, чтобы соответствовать всем значениям сигналов. Если Axes scaling установлен в Auto, данные в настоящее время в осях масштабируются, не целый сигнал в буфере данных.

Задайте процент x - область значений оси, чтобы отобразить данные на графике по. Например, если вы устанавливаете это свойство на 100, отображенные на графике данные используют целый x - область значений оси.

Задайте, где выровнять отображенные на графике данные вдоль x - область значений данных оси, когда X-axis Data range установлен меньше чем в 100 процентов.

  • Top — Выровняйте сигналы с максимальными значениями x - область значений оси.

  • Center — Центральные сигналы между минимальными и максимальными значениями.

  • Bottom — Выровняйте сигналы с минимальными значениями x - область значений оси.

Свойства стиля

Чтобы открыть диалоговое окно Style, в меню scope, выбирают View> Style.

Цвет фона для осциллографа.

Когда вы выбираете Auto, тип графика является линейным графиком для непрерывных сигналов, ступенчатым графиком для дискретных сигналов и графиком основы для сигналов сообщения Simulink.

Выберите цвет фона для осей (отображения) с первой цветовой палитрой. Выберите сетку и пометьте цвет второй цветовой палитрой.

Задайте, использовать ли отображенный цвет осциллографа при копировании.

Когда вы выбираете File> Copy to Clipboard, программное обеспечение изменяет цвет осциллографа, чтобы быть дружественным принтером (белый фон, видимые линии). Если вы хотите скопировать и вставить осциллограф с отображенными цветами, установите этот флажок.

Выберите активную линию для установки свойств стиля линии.

Покажите или скройте сигнал на графике.

Зависимость

Значения Активного дисплея и Свойств для линии определяют, какая линия затронута.

Выберите стиль линии, ширину и цвет.

Зависимость

Значения Активного дисплея и Свойств для линии определяют, какая линия затронута.

Выберите форму маркера.

Зависимость

Значения Активного дисплея и Свойств для линии определяют, какая линия затронута.

Примеры модели

Thermal Model of a House

Тепловая модель дома

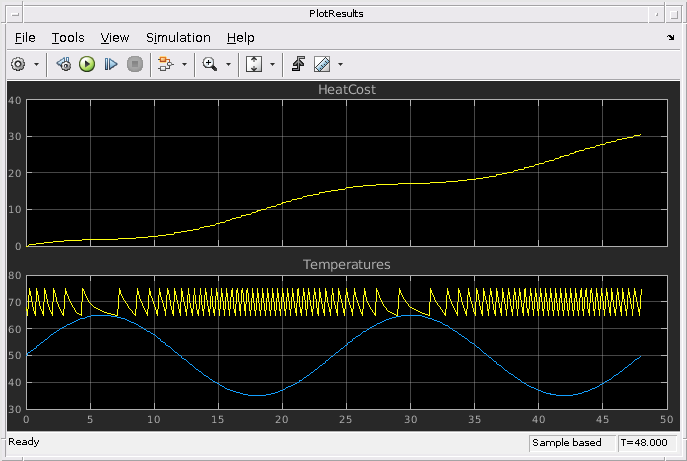

Используйте Simulink®, чтобы создать тепловую модель дома. Это системные модели наружная среда, тепловые характеристики дома и система отопления дома.

Открытая модель
Simulating Systems with Variable Transport Delay Phenomena

Симуляция систем с переменными транспортными явлениями задержки

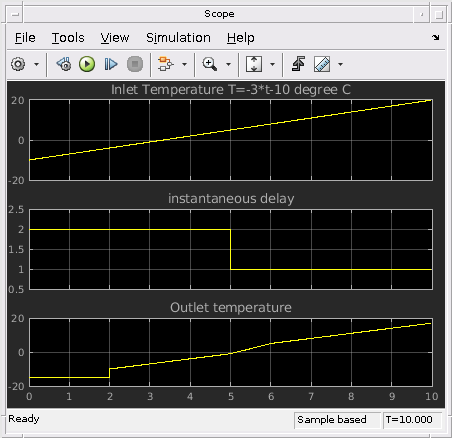

Два случая, где можно использовать Simulink®, чтобы смоделировать переменные транспортные явления задержки.

Открытая модель

Характеристики блока

Типы данных

Boolean | bus[a] | double | enumerated | fixed point | half | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

[a]  Виртуальная шина, не поддержанная. Невиртуальная шина, поддержанная только в нормальном и симуляции режима Accelerator. Регистрация данных для невиртуальной шины, поддержанной только в формате набора данных

Расширенные возможности

Смотрите также

|

Темы

Введенный в R2015b

Документация Simulink

Поддержка

Для просмотра документации необходимо авторизоваться на сайте
