Измените значения сигналов Используя блок C Function и шины

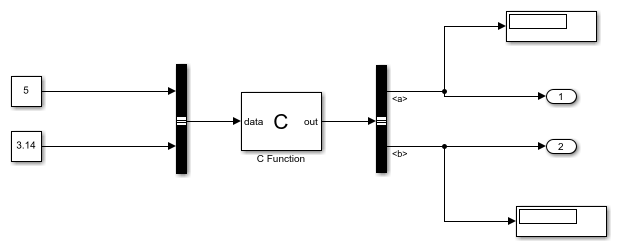

В этом примере показано, как использовать шины с Функциональным блоком C. В этом примере два блока Константа предоставляют значения. Эти сигналы объединены с помощью блока Bus Creator. Код в Функциональном блоке C изменяет значения этих сигналов. Используя блок Селектора Шины, значения отображены отдельно в двух блоках Отображения.

open_system('mCFunction_BusWithoutCStruct')

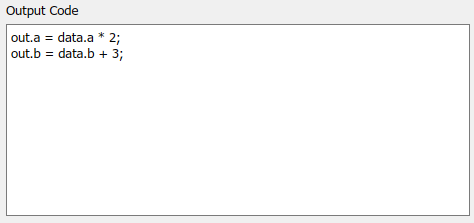

Выходная панель Кода содержит код, который изменяет значения сигналов.

Добавьте символы, используемые в коде к таблице Symbols. Чтобы использовать шины с Функциональным блоком C, установите Тип символа к Bus: SimpleBus.
