systemcomposer.allocation.Allocation

Класс, который представляет выделение между входным и выходным элементом

    Описание

    systemcomposer.allocation.Allocation задает выделение между исходным элементом и целевым элементом.

    Связанные классы включают:

    Создание

    Создайте выделения.

    % Create two allocations between four elements in
    % the default scenario, 'Scenario 1'.
    defaultScenario = allocSet.getScenario('Scenario 1');
    defaultScenario.allocate(sourceElement1,sourceElement2);
    defaultScenario.allocate(sourceElement3,sourceElement4);

    Свойства

    развернуть все

    Исходный элемент в виде systemcomposer.arch.Element объект.

    Целевой элемент в виде systemcomposer.arch.Element объект.

    Сценарий выделения в виде systemcomposer.allocation.AllocationScenario объект.

    Универсальный уникальный идентификатор для выделения в виде вектора символов.

    Пример: '91d5de2c-b14c-4c76-a5d6-5dd0037c52df'

    Типы данных: char

    Примеры

    свернуть все

    В этом примере показано, как использовать выделения, чтобы анализировать систему мониторинга давления воздуха в шине.

    Обзор

    В системном проектировании распространено описать систему на разных уровнях абстракции. Например, можно описать систему в терминах ее высокоуровневых функций. Эти функции не могут иметь никакого поведения, сопоставленного с ними, но скорее всего проследить до некоторых эксплуатационных требований, которые должна выполнить система. Мы обращаемся к этому слою (или архитектура) как функциональная архитектура. В этом примере автомобильная система мониторинга давления воздуха в шине описана в трех различных архитектурах:

    1. Функциональная архитектура — Описывает систему в терминах своих высокоуровневых функций. Связи показывают зависимости между функциями.

    2. Логическая архитектура — Описывает систему в терминах своих логических компонентов и как данные переданы между ними. Кроме того, эта архитектура задает поведения для симуляции модели.

    3. Архитектура платформы — Описывает физическое оборудование, необходимое для системы на высоком уровне.

    Процесс выделения задан как соединение этих трех архитектур, которые полностью описывают систему. Соединяющиеся получения информация о каждом архитектурном слое и делают его доступным для других.

    Используйте эту команду, чтобы открыть проект.

      scExampleTirePressureMonitorSystem

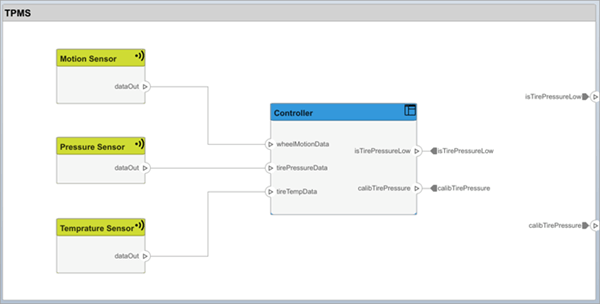

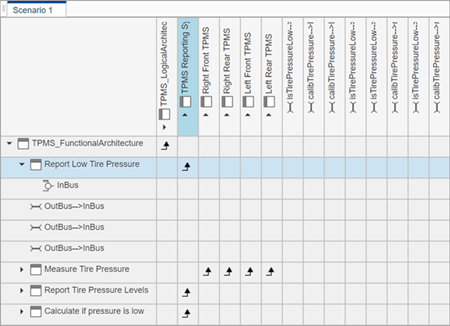

    Откройте FunctionalAllocation.mldatx файл, который отображает выделения от TPMS_FunctionalArchitecture к TPMS_LogicalArchitecture. Элементы TPMS_FunctionalArchitecture отображены в первом столбце и элементах TPMS_LogicalArchitecture отображены в первой строке. Стрелки указывают на выделения между элементами модели.

    Этот рисунок отображает выделения на архитектурном уровне компонента. Стрелы отображают выделенные компоненты в модели. Можно наблюдать выделения для каждого элемента в иерархии модели.

    Остальная часть примера показывает, как можно использовать эту информацию о выделении, чтобы далее анализировать модель.

    Функциональный к логическому выделению и анализу покрытия

    Этот раздел показывает, как выполнить анализ покрытия, чтобы проверить, что все функции были выделены. Этот процесс требует использования информации выделения, указанной между функциональными и логическими архитектурами.

    Чтобы запустить анализ, загрузите набор выделения.

      allocSet = systemcomposer.allocation.load('FunctionalAllocation');
      scenario = allocSet.Scenarios;

    Проверьте, что каждая функция в системе выделяется.

      import systemcomposer.query.*;
      [~, allFunctions] = allocSet.SourceModel.find(HasStereotype(IsStereotypeDerivedFrom("TPMSProfile.Function")));
      unAllocatedFunctions = [];
      for i = 1:numel(allFunctions)
          if isempty(scenario.getAllocatedTo(allFunctions(i)))
              unAllocatedFunctions = [unAllocatedFunctions allFunctions(i)];
          end
      end

      if isempty(unAllocatedFunctions)
          fprintf('All functions are allocated');
      else
          fprintf('%d Functions have not been allocated', numel(unAllocatedFunctions));
      end
    All functions are allocated


    Результат отображает All functions are allocated проверять, что все функции в системе выделяются.

    Анализируйте поставщиков, обеспечивающих функции

    В этом примере показано, как идентифицировать, какие функции будут обеспечены который поставщики, использующие заданные выделения. Информация о поставщике хранится в логической модели, поскольку это компоненты, которые поставщики будут поставлять системному интегратору.

      suppliers = {'Supplier A', 'Supplier B', 'Supplier C', 'Supplier D'};
      functionNames = arrayfun(@(x) x.Name, allFunctions, 'UniformOutput', false);
      numFunNames = length(allFunctions);
      numSuppliers = length(suppliers);
      allocTable = table('Size', [numFunNames, numSuppliers], 'VariableTypes', repmat("double", 1, numSuppliers));
      allocTable.Properties.VariableNames = suppliers;
      allocTable.Properties.RowNames = functionNames;
      for i = 1:numFunNames
          elem = scenario.getAllocatedTo(allFunctions(i));
          for j = 1:numel(elem)
              elemSupplier = elem(j).getEvaluatedPropertyValue("TPMSProfile.LogicalComponent.Supplier");
              allocTable{i, strcmp(elemSupplier, suppliers)} = 1;
          end

      end

    Таблица показывает, какие поставщики ответственны за соответствующие функции.

      allocTable
    allocTable=8×4 table
                                        Supplier A    Supplier B    Supplier C    Supplier D
                                        __________    __________    __________    __________

        Measure rotations                   0             1             0             0
        Calculate Tire Pressure             0             1             0             0
        Calculate if pressure is low        1             0             0             0
        Report Tire Pressure Levels         1             0             0             0
        Measure temprature of tire          0             0             0             1
        Measure Tire Pressure               0             0             0             0
        Measure pressure on tire            0             0             1             0
        Report Low Tire Pressure            1             0             0             0



    Анализируйте стратегии развертывания программного обеспечения

    Можно определить, имеет ли Блок управления двигателем (ECU) достаточно возможности содержать все компоненты программного обеспечения. Компоненты программного обеспечения выделяются самим ядрам, но ECU является компонентом, который имеет бюджетное свойство.

    Получите архитектуру платформы.

      platformArch = systemcomposer.loadModel('PlatformArchitecture');

    Загрузите выделение.

      softwareDeployment = systemcomposer.allocation.load('SoftwareDeployment');

      frontECU = platformArch.lookup('Path', 'PlatformArchitecture/Front ECU');
      rearECU = platformArch.lookup('Path', 'PlatformArchitecture/Rear ECU');

      scenario1 = softwareDeployment.getScenario('Scenario 1');
      scenario2 = softwareDeployment.getScenario('Scenario 2');
      frontECU_availMemory = frontECU.getEvaluatedPropertyValue("TPMSProfile.ECU.MemoryCapacity");
      rearECU_availMemory = rearECU.getEvaluatedPropertyValue("TPMSProfile.ECU.MemoryCapacity");

      frontECU_memoryUsed1 = getUtilizedMemoryOnECU(frontECU, scenario1);
      frontECU_isOverBudget1 = frontECU_memoryUsed1 > frontECU_availMemory;
      rearECU_memoryUsed1 = getUtilizedMemoryOnECU(rearECU, scenario1);
      rearECU_isOverBudget1 = rearECU_memoryUsed1 > rearECU_availMemory;

      frontECU_memoryUsed2 = getUtilizedMemoryOnECU(frontECU, scenario2);
      frontECU_isOverBudget2 = frontECU_memoryUsed2 > frontECU_availMemory;
      rearECU_memoryUsed2 = getUtilizedMemoryOnECU(rearECU, scenario2);
      rearECU_isOverBudget2 = rearECU_memoryUsed2 > rearECU_availMemory;

    Создайте таблицу, чтобы продемонстрировать результаты.

      softwareDeploymentTable = table([frontECU_memoryUsed1;frontECU_availMemory; ...
          frontECU_isOverBudget1;rearECU_memoryUsed1;rearECU_availMemory;rearECU_isOverBudget1], ...
          [frontECU_memoryUsed2; frontECU_availMemory; frontECU_isOverBudget2;rearECU_memoryUsed2; ...
          rearECU_availMemory; rearECU_isOverBudget2], ...
          'VariableNames',{'Scenario 1','Scenario 2'},...
          'RowNames', {'Front ECUMemory Used (MB)', 'Front ECU Memory (MB)', 'Front ECU Overloaded', ...
          'Rear ECU Memory Used (MB)', 'Rear ECU Memory (MB)', 'Rear ECU Overloaded'})
    softwareDeploymentTable=6×2 table
                                     Scenario 1    Scenario 2
                                     __________    __________

        Front ECUMemory Used (MB)       110            90
        Front ECU Memory (MB)           100           100
        Front ECU Overloaded              1             0
        Rear ECU Memory Used (MB)         0            20
        Rear ECU Memory (MB)            100           100
        Rear ECU Overloaded               0             0


      function memoryUsed = getUtilizedMemoryOnECU(ecu, scenario)

    Для каждого из компонентов в ECU накопите бинарный размер, требуемый для каждого из выделенных компонентов программного обеспечения.

      coreNames = {'Core1','Core2','Core3','Core4'};
      memoryUsed = 0;
      for i = 1:numel(coreNames)
          core = ecu.Model.lookup('Path', [ecu.getQualifiedName '/' coreNames{i}]);
          allocatedSWComps = scenario.getAllocatedFrom(core);
          for j = 1:numel(allocatedSWComps)
              binarySize = allocatedSWComps(j).getEvaluatedPropertyValue("TPMSProfile.SWComponent.BinarySize");
              memoryUsed = memoryUsed + binarySize;
          end
      end

      end

    Больше о

    развернуть все

    Введенный в R2020b
