systemcomposer.analysis.ComponentInstance

Класс, который представляет компонент в аналитическом экземпляре

Описание

ComponentInstance класс представляет экземпляр компонента.

Создание

Создайте экземпляр архитектуры.

instance = instantiate(model.Architecture,'LatencyProfile','NewInstance', ...
'Function',@calculateLatency,'Arguments','3','Strict',true, ...
'NormalizeUnits',false,'Direction','PreOrder')

Свойства

развернуть все

`Name` — Имя экземпляра
символьный вектор

Имя экземпляра в виде вектора символов.

Пример: 'NewInstance'

Типы данных: char

`Components` — Дочерние компоненты экземпляра
массив объектов экземпляра компонента

Дочерние компоненты экземпляра в виде массива systemcomposer.analysis.ComponentInstance объекты в архитектуре.

`Ports` — Порты экземпляра компонента
массив объектов экземпляра порта

Порты экземпляра компонента в виде массива systemcomposer.analysis.PortInstance объекты.

`Connectors` — Коннекторы в экземпляре компонента
массив объектов экземпляра коннектора

Коннекторы в экземпляре компонента, соединяя дочерние компоненты в виде массива systemcomposer.analysis.ConnectorInstance объекты.

`Parent` — Родительский элемент компонента
объект экземпляра архитектуры

Родительский элемент компонента в виде systemcomposer.analysis.ArchitectureInstance объект.

`Specification` — Ссылка на компонент в модели проекта
объект компонента

Ссылка на компонент в модели проекта в виде systemcomposer.arch.Component объект.

Функции объекта

`getValue`	Получите значение свойства от экземпляра элемента
`setValue`	Установите значение свойства для экземпляра элемента
`hasValue`	Найдите, имеет ли экземпляр элемента значение свойства
`isArchitecture`	Найдите, является ли экземпляр экземпляром архитектуры
`isComponent`	Найдите, является ли экземпляр экземпляром компонента
`isConnector`	Найдите, является ли экземпляр экземпляром коннектора
`isPort`	Найдите, является ли экземпляр экземпляром порта

Примеры

свернуть все

Анализ характеристик задержки

Скрипт Open Live Script

Этот пример показывает инстанцирование для анализа для системы с задержкой в ее проводном соединении. Используемые материалы являются медью, волокном и WiFi.

Создайте профиль задержки со стереотипами и свойствами

Создайте профиль System Composer с основой, коннектором, компонентом и стереотипом порта. Добавьте свойства со значениями по умолчанию к каждому стереотипу по мере необходимости для анализа.

profile = systemcomposer.profile.Profile.createProfile('LatencyProfile');

% Add base stereotype with properties
latencybase = profile.addStereotype('LatencyBase');
latencybase.addProperty('latency','Type','double');
latencybase.addProperty('dataRate','Type','double','DefaultValue','10');

% Add connector stereotype with properties
connLatency = profile.addStereotype('ConnectorLatency','Parent',...
'LatencyProfile.LatencyBase');
connLatency.addProperty('secure','Type','boolean','DefaultValue','true');
connLatency.addProperty('linkDistance','Type','double');

% Add component stereotype with properties
nodeLatency = profile.addStereotype('NodeLatency','Parent',...
'LatencyProfile.LatencyBase');
nodeLatency.addProperty('resources','Type','double','DefaultValue','1');

% Add port stereotype with properties
portLatency = profile.addStereotype('PortLatency','Parent',...
'LatencyProfile.LatencyBase');
portLatency.addProperty('queueDepth','Type','double','DefaultValue','4.29');
portLatency.addProperty('dummy','Type','int32');

Инстанцируйте Используя аналитическую функцию

Создайте новую модель и примените профиль. Создайте компоненты, порты и связи в модели. Примените стереотипы к элементам модели. Наконец, инстанцируйте использования аналитической функции.

model = systemcomposer.createModel('archModel',true); % Create new model
arch = model.Architecture;

model.applyProfile('LatencyProfile'); % Apply profile to model

% Create components, ports, and connections
components = addComponent(arch,{'Sensor','Planning','Motion'});
sensorPorts = addPort(components(1).Architecture,{'MotionData','SensorData'},{'in','out'});
planningPorts = addPort(components(2).Architecture,{'SensorData','MotionCommand'},{'in','out'});
motionPorts = addPort(components(3).Architecture,{'MotionCommand','MotionData'},{'in','out'});
c_sensorData = connect(arch,components(1),components(2));
c_motionData = connect(arch,components(3),components(1));
c_motionCommand = connect(arch,components(2),components(3));

% Clean up canvas
Simulink.BlockDiagram.arrangeSystem('archModel');

% Batch apply stereotypes to model elements
batchApplyStereotype(arch,'Component','LatencyProfile.NodeLatency');
batchApplyStereotype(arch,'Port','LatencyProfile.PortLatency');
batchApplyStereotype(arch,'Connector','LatencyProfile.ConnectorLatency');

% Instantiate using the analysis function
instance = instantiate(model.Architecture,'LatencyProfile','NewInstance', ...
'Function',@calculateLatency,'Arguments','3','Strict',true, ...
'NormalizeUnits',false,'Direction','PreOrder')

instance =
  ArchitectureInstance with properties:

        Specification: [1x1 systemcomposer.arch.Architecture]
             IsStrict: 1
       NormalizeUnits: 0
     AnalysisFunction: @calculateLatency
    AnalysisDirection: PreOrder
    AnalysisArguments: '3'
      ImmediateUpdate: 0
           Components: [1x3 systemcomposer.analysis.ComponentInstance]
                Ports: [0x0 systemcomposer.analysis.PortInstance]
           Connectors: [1x3 systemcomposer.analysis.ConnectorInstance]
                 Name: 'NewInstance'

Смотрите компонент, порт и экземпляры коннектора

Получите свойства от компонента, порта и экземпляров коннектора.

defaultResources = instance.Components(1).getValue('LatencyProfile.NodeLatency.resources')

defaultResources = 1

defaultSecure = instance.Connectors(1).getValue('LatencyProfile.ConnectorLatency.secure')

defaultSecure = logical
   1

defaultQueueDepth = instance.Components(1).Ports(1).getValue('LatencyProfile.PortLatency.queueDepth')

defaultQueueDepth = 4.2900

Очистка

Не прокомментируйте следующий код и запуск, чтобы очистить артефакты, созданные этим примером:

% bdclose('archModel')
% systemcomposer.profile.Profile.closeAll

Калибровка батареи и автомобильный анализ электрической системы

Скрипт Open Live Script

Обзор

В этом примере показано, как смоделировать типичную автомобильную электрическую систему как архитектурную модель и запустить примитивный анализ. Элементы в модели могут быть широко сгруппированы или как источник или как загрузка. Различные свойства источников и загрузок установлены как часть стереотипа. Пример использует iterate метод API спецификации, чтобы выполнить итерации через каждый элемент модели и анализа запуска с помощью стереотипных свойств.

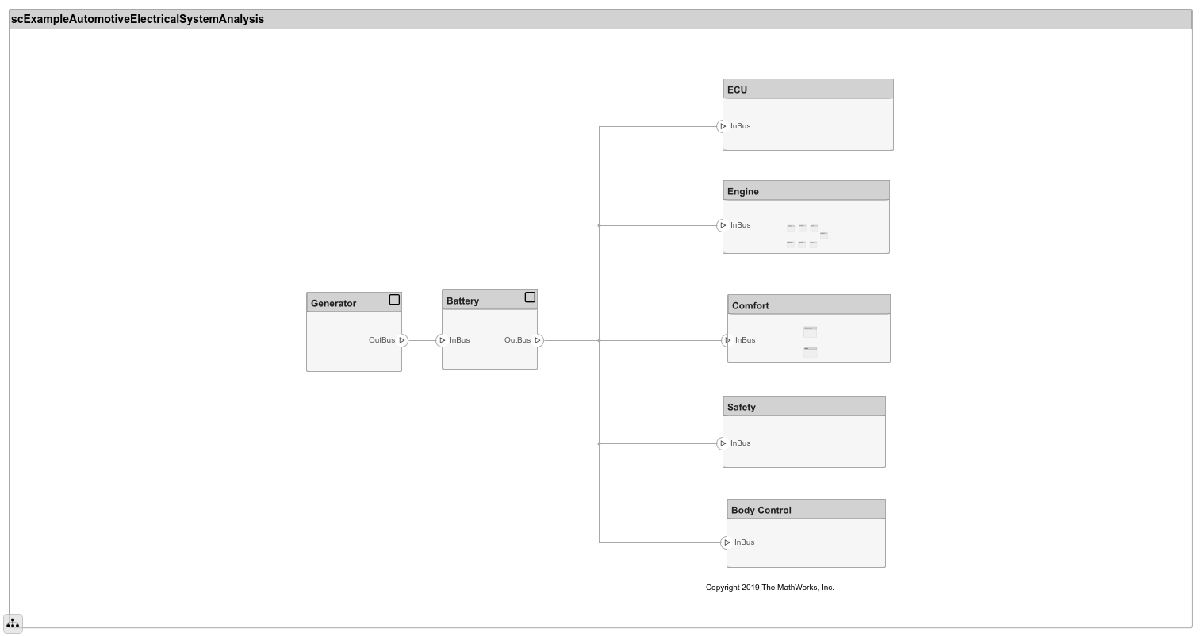

Структура модели

Генератор заряжает батарею, в то время как механизм запускается. Батарея, наряду с генератором поддерживает электрические нагрузки в транспортном средстве, как ECU, радио и управление телом. Индуктивные нагрузки как двигатели и другие обмотки имеют InRushCurrent стереотипируйте заданное свойство. На основе набора свойств на каждом компоненте выполняются следующие исследования:

Общий KeyOffLoad.
Номер дней требуется для KeyOffLoad разряжать 30% батареи.
Общий CrankingInRush текущий.
Общий Cranking текущий.
Способность батареи запустить транспортное средство в 0°F на основе холодных усилителей проворота (CCA) батареи. Время выброса вычисляется на основе коэффициента Puekert (k), который описывает отношение между уровнем выброса и полезной мощностью батареи.

Загрузите модель и запустите анализ

archModel = systemcomposer.openModel('scExampleAutomotiveElectricalSystemAnalysis');
% Instantiate battery sizing class used by the analysis function to store
% analysis results.
objcomputeBatterySizing = computeBatterySizing;
% Run the analysis using the iterator.
archModel.iterate('Topdown',@computeLoad,objcomputeBatterySizing);
% Display analysis results.
objcomputeBatterySizing.displayResults;

Total KeyOffLoad: 158.708 mA
Number of days required for KeyOffLoad to discharge 30% of battery: 55.789.
Total CrankingInRush current: 70 A
Total Cranking current: 104 A
CCA of the specifed battery is sufficient to start the car at 0 F.

Закройте модель

bdclose('scExampleAutomotiveElectricalSystemAnalysis');

Больше о

развернуть все

Определения

Термин	Определение	Приложение	Больше информации
анализ	Анализ является методом для того, чтобы количественно оценить архитектуру для определенных характеристик. Статический анализ анализирует структуру системы. Статический анализ использует анализ функциональные и параметрические значения свойств, полученных в системной модели.	Используйте анализ, чтобы вычислить полную надежность, массовую свертку, эффективность или тепловые характеристики системы, или выполнить анализ SWaP.	Анализируйте архитектуру
экземпляр	Экземпляр является вхождением модели архитектуры в данном моменте времени.	Можно обновить экземпляр с изменениями в модели, но экземпляр не обновится с изменениями в активных вариантах или моделях - ссылках. Можно использовать экземпляр, сохраненный в `.MAT` файл, модели архитектуры System Composer™ для анализа.	Создайте экземпляр модели для анализа

Термин	Определение	Приложение	Больше информации
архитектура	Архитектура System Composer представляет систему компонентов и как они взаимодействуют через интерфейс друг с другом структурно и поведенчески. Можно представлять определенные архитектуры с помощью альтернативных представлений.	Различные типы архитектур описывают различные аспекты систем: Функциональная архитектура описывает поток данных в системе. Логическая архитектура описывает намеченную операцию системы. Физическая архитектура описывает платформу или оборудование в системе.	Составьте архитектуру визуально
модель	Модель System Composer является файлом, который содержит архитектурную информацию, включая компоненты, порты, коннекторы, интерфейсы и поведения.	Выполните операции на модели: Извлеките корневую архитектуру уровня, содержавшуюся в модели. Примените профили. Соедините интерфейсные словари данных. Сгенерируйте экземпляры от архитектуры модели. Модели System Composer хранятся как `.slx` файлы.	Создайте модель архитектуры
компонент	Компонент является нетривиальной, почти независимой, и заменимой частью системы, которая выполняет функцию clear в контексте архитектуры. Компонент задает элемент архитектуры, такой как функция, система, оборудование, программное обеспечение или другая концептуальная сущность. Компонент может также быть подсистемой или подфункцией.	Представленный как блок, компонент является частью модели архитектуры, которая может быть разделена на допускающие повторное использование артефакты.	Компоненты
порт	Порт является узлом на компоненте или архитектуре, которая представляет точку взаимодействия с ее средой. Порт разрешает поток информации к и от других компонентов или систем.	Существуют различные типы портов: Порты компонента являются точками столкновения на компоненте к другим компонентам. Порты архитектуры являются портами на контуре системы, является ли контур в компоненте или полной модели архитектуры.	Порты
коннектор	Коннекторы являются линиями, которые обеспечивают связи между портами. Коннекторы описывают как информационные потоки между компонентами или архитектурами.	Коннектор позволяет двум компонентам взаимодействовать, не задавая природу взаимодействия. Установите интерфейс на порте задавать, как компоненты взаимодействуют.	Связи
