Image From File
Считайте изображение из расположения файла
- Библиотека:
Computer Vision Toolbox / источники
Описание
Блок Image From File читает изображение из заданного расположения файла и импортирует его к рабочей области Simulink®. Входной файл может содержать бинарное изображение, полутоновое изображение или цветное изображение.
Порты
Вывод
Image — Выходное изображение
матрица | трехмерный массив
Выходное изображение, возвращенное как матрица или трехмерный массив. Если чтение изображений является бинарным или полутоновым изображением, выходом является M-by-N матрица. Если чтение изображений является цветным изображением, выходом является M-by-N-by-3 массив.
Зависимости
Чтобы включить этот порт, установите параметр Image signal на One multidimensional signal.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

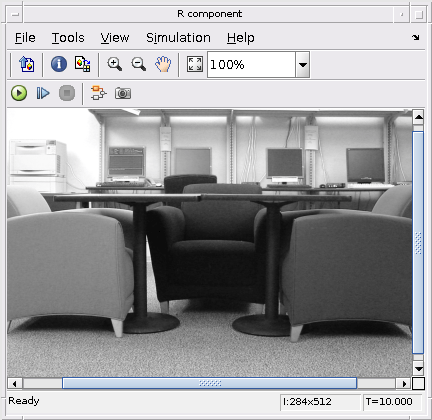

R — Красный компонент цвета изображения
матрица
Красный компонент цвета изображения, возвращенного как M-by-N матрица. Блок возвращает этот выходной параметр, если вход является цветным изображением. Если параметр Image signal устанавливается, чтобы Разделить сигналы цветности, и входное изображение является шкалой полутонов, блок возвращает только этот порт.
Зависимости
Чтобы включить этот порт, установите параметр Image signal на Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
G — Зеленый компонент цвета изображения
матрица
Зеленый компонент цвета изображения, возвращенного как M-by-N матрица. Блок возвращает этот выходной параметр, только если вход является цветным изображением.
Зависимости
Чтобы включить этот порт, установите параметр Image signal на Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
B — Синий компонент цвета изображения
матрица
Синий компонент цвета изображения, возвращенного как M-by-N матрица. Блок возвращает этот выходной параметр, только если вход является цветным изображением.
Зависимости
Чтобы включить этот порт, установите параметр Image signal на Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
Параметры
File Name — Введите изображение
Задайте имя файла, который содержит изображение, чтобы читать. Если файл не находится на пути MATLAB®, нажмите Browse и перейдите к файлу. Для списка поддерживаемых форматов файлов смотрите imread страница ссылки на функцию в документации MATLAB.
Примечание
Параметр File Name поддерживает пути URL.
Sample time — Шаг расчета для выполнения блока
inf (значение по умолчанию) | Positive scalar | Vector
Задайте шаг расчета для выполнения блока. Длина вектора должна быть 2, который представляет [Период, Смещение] значения, где возмещенный должен быть меньше периода и неотрицательный. Учитывая значение по умолчанию inf, блок выводит матрицу для шкалы полутонов и двоичного файла. Для входа полутоновое или цветное изображение выход является 3-D или 4-D массивом, соответственно.
Значение добавленной размерности равно полу ((Tsim/Ts) +1).
Tsim является временем симуляции, и Ts является шагом расчета для выполнения блока. Например, если входное изображение 256 256 матрица, время симуляции составляет 10 секунд, и шаг расчета установлен в 0,5 секунды, то выход является 256 256 21 массивом.
Image signal — Сигнал возвращен блоком
One multidimensional signal (значение по умолчанию) | Separate color signals
Задайте, как блок возвращает изображение, считанное из файла.
One multidimensional signal— Блок имеет один выходной порт, который возвращает целое изображение.Separate color signals— Блок имеет три выходных порта, один для каждого цветового канала, который возвращает отдельные цветовые каналы изображения.
Output port labels — Метки выходного порта
R|G|B (значение по умолчанию) | имена порта
Задайте метки для выходных портов. Каждая метка может быть любым значением. Используйте вертикальный символ панели, |, как разделитель между именами всех выходных портов.
Зависимости
Чтобы включить этот параметр, установите параметр Image signal на Separate color signals.
Data type
Output data type — Тип данных выходного изображения
Наследуйтесь входному изображению (значение по умолчанию) | дважды | один | int8 | uint8 | int16 | uint16 | int32 | uint32 | булевская переменная |, Фиксированная точка | Пользовательский | Наследовалась через обратное распространение
Задайте тип данных выходного изображения. Если входной тип данных image, отличается от выбранного значения параметра Output data type, блок масштабирует пиксельные значения, добавляет смещение к пиксельным значениям так, чтобы они были в динамическом диапазоне нового типа данных или обоих. Дважды - и пиксельные значения с плавающей точкой с одинарной точностью должен быть в области значений [0 1].
Signed — Тип данных с фиксированной точкой со знаком
on (значение по умолчанию) | off
Выберите этот параметр, если входной тип данных image является подписанной фиксированной точкой.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point.
Word length — Биты в типе данных с фиксированной точкой
16 (значений по умолчанию) | положительная скалярная величина
Указание размера слова, в битах, для типа выходных данных с фиксированной точкой. Значение должно быть меньше 32.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point.
Set fraction length in output to — Масштабный коэффициент типа данных с фиксированной точкой
User-defined (значение по умолчанию) | Best precision
Задайте масштабный коэффициент фиксированной точки выход как одна из этих опций.
Best precision— Выход масштабируется автоматически таким образом, что выходной сигнал имеет самую лучшую точность.Выберите
User-defined— Задайте выход, масштабирующийся в параметре Fraction length.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point.
Fractional length — Дробные биты
15
Задайте количество битов справа от десятичной точки.
Зависимости
Чтобы включить этот порт, установите параметр Output data type на Fixed-point, и установленный параметр Set fraction length in output на User-defined.
User-defined data type — Пользовательский тип данных с фиксированной точкой
uint(8) (значение по умолчанию) | User-defined fixed-point data type
Задайте любого встроенного или тип данных с фиксированной точкой. Можно задать ниже типов данных с фиксированной точкой, пользующихся библиотекой Fixed-Point Designer™.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type на User-defined.
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Расширенные возможности
Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
Смотрите также
Блоки
- From Multimedia File | Image From Workspace | To Video Display | Video From Workspace | Video Viewer
