Генерация сигналов

После того, как вы создаете необходимые объекты настройки, описанные в, Создают Объекты Настройки, можно использовать объекты сгенерировать желаемую форму волны формата WLAN.

IEEE® 802.11™ [1] стандарты задает модуль данных о протоколе физического уровня (PPDU) как модуль передачи на физическом уровне. Для подробного описания структур поля PPDU для каждого формата передачи смотрите Структуру WLAN PPDU.

Формат HE

В HE существует четыре поддерживаемые режима передачи: отдельный пользователь, отдельный пользователь расширил область значений, основанную на триггере, и многопользовательскую.

DMG PPDU

В DMG существует три физических уровня (PHY) поддерживаемые схемы модуляции: управляйте, один поставщик услуг и OFDM.

Формат S1G

В S1G существует три режима передачи: S1G_LONG, S1G_SHORT и S1G_1M. Каждый режим передачи имеет определенную структуру преамбулы PPDU.

VHT, HT и Форматы non-HT

VHT, HT и non-HT PPDU форматы состоят из преамбулы и полей данных.

Используйте функции WLAN Toolbox™, чтобы сгенерировать полную форму волны PPDU или отдельные формы волны поля PPDU.

Сгенерируйте полную форму волны PPDU при помощи wlanWaveformGenerator функция, чтобы заполнить все поля PPDU (преамбула и данные) в одном вызове. wlanWaveformGenerator функция принимает немного потока, объект настройки формата и Name,Value пары, чтобы сконфигурировать форму волны.

Сгенерируйте формы волны WLAN

Сгенерируйте HE, DMG, S1G, VHT, HT-mixed и формы волны формата non-HT. Варьируйтесь параметры конфигурации и постройте формы волны, чтобы подсветить различия в формах волны и частотах дискретизации.

В каждом разделе этого примера, вас:

  • Создайте специфичный для формата объект настройки.

  • Создайте вектор информационных битов для пакетной полезной нагрузки данных. Внутренне, wlanWaveformGeneration функциональные циклы через вектор битов как много раз по мере необходимости, чтобы сгенерировать конкретное количество пакетов.

  • Сгенерируйте специфичную для формата форму волны и постройте ее. Для графического вывода, потому что никакая фильтрация не применяется к форме волны и уровню сверхдискретизации, 1, установите частоту дискретизации, равную пропускной способности канала.

Сгенерируйте форму волны формата HE отдельного пользователя

Создайте однопользовательский HE (SU HE) объект настройки и форма волны. Используя Name,Value пары, задайте 4 пакета и 15 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgHESU = wlanHESUConfig;
bits = [1;0;0;1;1];
hesuWaveform = wlanWaveformGenerator(bits,cfgHESU, ...
    'NumPackets',4,'IdleTime',15e-6);

Постройте форму волны формата HE отдельного пользователя, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(hesuWaveform)-1)/fs)*1e6;
plot(time,abs(hesuWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

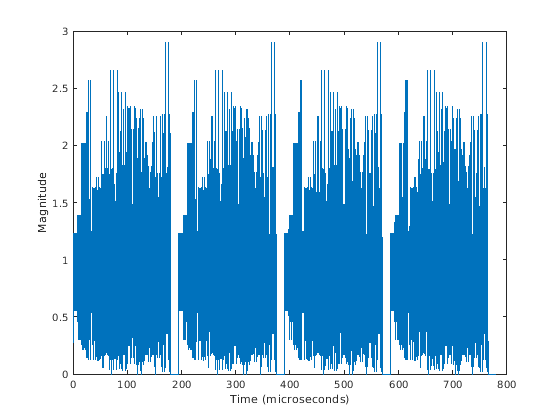

График показывает четыре пакета формата HE отдельного пользователя с каждым пакетом, разделенным на 15 микросекунд времени простоя.

Сгенерируйте многопользовательскую форму волны формата HE

Создайте многопользовательский HE (HE МУ) объект настройки и форма волны. Используя Name,Value пары, задайте 3 пакета и 30 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgHEMU = wlanHEMUConfig(192);
bits = [1;0;0;1;1];
hemuWaveform = wlanWaveformGenerator(bits,cfgHEMU, ...
    'NumPackets',3,'IdleTime',30e-6);

Постройте многопользовательскую форму волны формата HE, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(hemuWaveform)-1)/fs)*1e6;
plot(time,abs(hemuWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

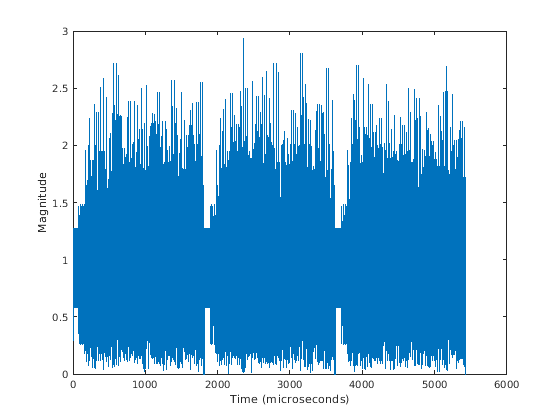

График показывает три многопользовательских пакета формата HE с каждым пакетом, разделенным на 30 микросекунд времени простоя.

Сгенерируйте форму волны формата DMG

Создайте объект настройки DMG и форму волны. Используя Name,Value пары, присвойте 13 для MCS, который задает форму волны OFDM, 4 пакета, и 2 микросекунды времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgDMG = wlanDMGConfig('MCS',13);
bits = [1;0;0;1;1];
dmgWaveform = wlanWaveformGenerator(bits,cfgDMG, ...
    'NumPackets',4,'IdleTime',2e-6);

Постройте форму волны формата DMG, масштабируя ось X относительно пропускной способности канала.

fs = 2640e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(dmgWaveform)-1)/fs)*1e6;
plot(time,abs(dmgWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

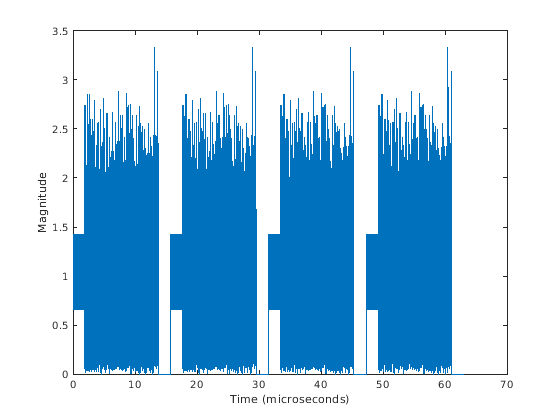

График показывает четыре пакета формата DMG с каждым пакетом, разделенным на 2 микросекунды времени простоя.

Сгенерируйте форму волны формата S1G

Создайте объект настройки sub-1-GHz (S1G) и форму волны. Используя Name,Value пары, задайте пропускную способность канала на 4 МГц, 3 пакета, и 15 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgS1G = wlanS1GConfig('ChannelBandwidth','CBW4');
bits = [1;0;0;1;1];

s1gWaveform = wlanWaveformGenerator(bits,cfgS1G, ...
    'NumPackets',3,'IdleTime',15e-6);

Постройте форму волны формата S1G, масштабируя ось X относительно пропускной способности канала.

fs = 4e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(s1gWaveform)-1)/fs)*1e6;
plot(time,abs(s1gWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

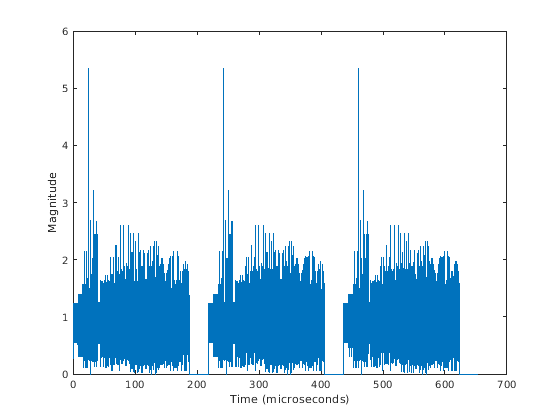

График показывает три пакета формата S1G с каждым пакетом, разделенным на 15 микросекунд времени простоя.

Сгенерируйте форму волны формата VHT

Создайте объект настройки VHT и форму волны. Используя Name,Value пары, задайте 5 пакетов и 20 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgVHT = wlanVHTConfig;
bits = [1;0;0;1;1];
vhtWaveform = wlanWaveformGenerator(bits,cfgVHT, ...
    'NumPackets',5,'IdleTime',20e-6);

Постройте форму волны формата VHT, масштабируя ось X относительно пропускной способности канала.

fs = 80e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(vhtWaveform)-1)/fs)*1e6;
plot(time,abs(vhtWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

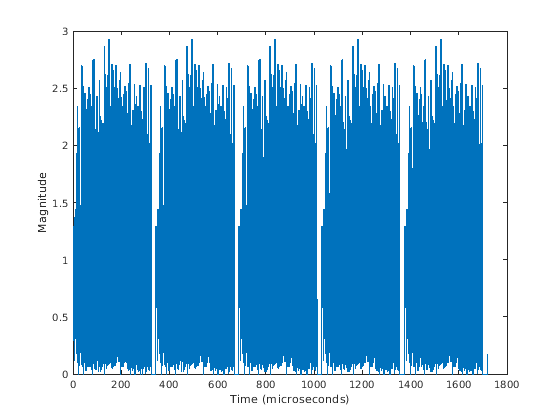

График показывает пять пакетов формата VHT с каждым пакетом, разделенным на 20 микросекунд времени простоя.

Сгенерируйте форму волны формата HT

Создайте объект настройки HT и форму волны. Используя Name,Value пары, задайте 5 пакетов и 30 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgHT = wlanHTConfig;
bits = [1;0;0;1;1];
htWaveform = wlanWaveformGenerator(bits,cfgHT, ...
    'NumPackets',5,'IdleTime',30e-6);

Постройте форму волны формата HT, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(htWaveform)-1)/fs)*1e6;
plot(time,abs(htWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

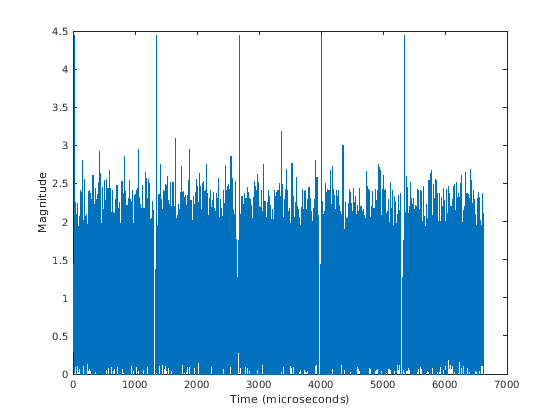

График показывает пять пакетов формата HT с 30 микросекундами времени простоя, разделяя каждый пакет.

Сгенерируйте формат Non-HT форма волны DSSS

Создайте настройку non-HT, возражают и генерируют формат non-HT форма волны DSSS со скоростью передачи данных на 2 Мбит/с. Используя Name,Value пары, задайте 2 пакета и 5 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgNonHT = wlanNonHTConfig('Modulation','DSSS','DataRate','2Mbps');
bits = [1;0;0;1;1];
nhtDSSSWaveform = wlanWaveformGenerator(bits,cfgNonHT, ...
    'NumPackets',2,'IdleTime',5e-6);

Постройте Формат non-HT форма волны DSSS, масштабируя ось X относительно пропускной способности канала. Как задано в IEEE 802.11-2012, Раздел 17.1.1, пропускная способность канала составляет 11 МГц для DSSS.

fs = 11e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(nhtDSSSWaveform)-1)/fs)*1e6;
plot(time,real(nhtDSSSWaveform),'.')
xlabel ('Time (microseconds)');
ylabel('Re[nhtDSSSWaveform]');
axis([8190,8200,-1.1,1.1])

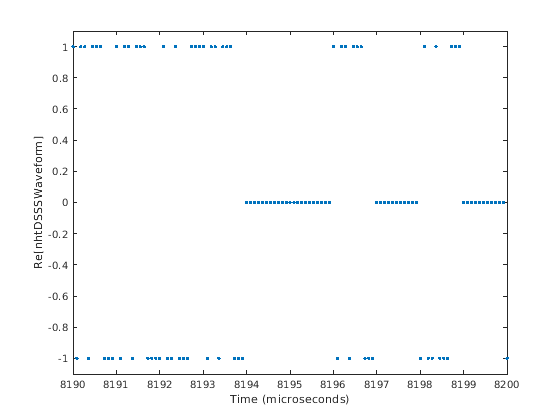

Демонстрационные значения в модуляции DSSS –1 или 1. График показывает действительные значения для раздела формы волны, которая включает заключительную часть первого пакета, период неактивности с 5 микросекундами и начало второго пакета для формата non-HT, DSSS модулировал форму волны.

Сгенерируйте формат Non-HT форма волны OFDM

Создайте объект настройки non-HT и форму волны. Используя Name,Value пары, задайте 4 пакета и 45 микросекунд времени простоя. Отобразитесь настройка возражают и смотрят ее свойства и настройки.

cfgNonHT = wlanNonHTConfig;
bits = [1;0;0;1;1];
nhtWaveform = wlanWaveformGenerator(bits,cfgNonHT, ...
    'NumPackets',4,'IdleTime',45e-6);

Постройте формат non-HT форма волны OFDM, масштабируя ось X относительно пропускной способности канала.

fs = 20e6; % Set sampling frequency equal to the channel bandwidth
time = ((0:length(nhtWaveform)-1)/fs)*1e6;
plot(time,abs(nhtWaveform))
xlabel ('Time (microseconds)');
ylabel('Magnitude');

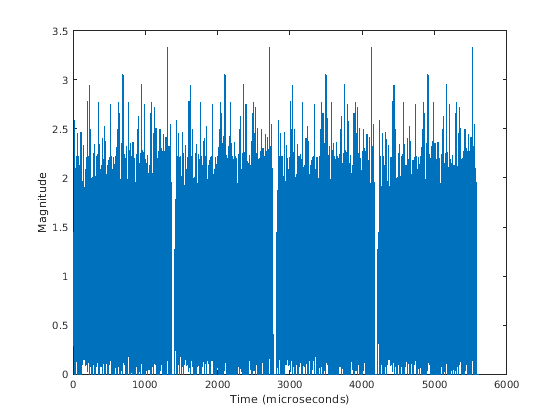

График показывает четыре формата non-HT, OFDM модулировал пакеты с 45 микросекундами времени простоя, разделяя каждый пакет.

Формы волны отдельных полей PPDU

Можно также создать VHT, HT или non-HT PPDU форма волны путем генерации и конкатенации форм волны для отдельных полей PPDU.

Формат PPDUОтдельные полевые функции

VHT

wlanLSTF, wlanLLTF, wlanLSIG, wlanVHTSTF, wlanVHTLTF, wlanVHTSIGA, wlanVHTSIGB, и wlanVHTData

HT

wlanLSTF, wlanLLTF, wlanLSIG, wlanHTSTF, wlanHTLTF, wlanHTSIG, и wlanHTData

Non-HT для модуляции OFDM

wlanLSTF, wlanLLTF, wlanLSIG, и wlanNonHTData

При генерации отдельных форм волны поля PPDU, позволяет вам экспериментировать с отдельными полями, не генерируя целый PPDU.
