Тест и измерение

Генерация сигналов, визуализация и анализ эффективности передатчика

WLAN Toolbox™ обеспечивает функции, которые позволяют вам измерить показатели производительности передатчика. Примеры, показанные здесь, демонстрируют анализ моделирования и эффективности передатчика. Communications Toolbox™ и Системные объекты DSP System Toolbox™ обеспечивают дополнительные количественные инструменты для измерения производительности системы и графических утилит для визуализации форм волны.

Приложения

WLAN Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте формы волны WLAN

Функции

wlanWaveformGeneratorСгенерируйте форму волны WLAN
wlanReferenceSymbolsНайдите ссылочные символы схемы созвездия
wlanClosestReferenceSymbolНайдите самые близкие точки созвездия

Объекты

развернуть все

comm.ConstellationDiagramОтобразите диаграмму сигнального созведия для входного сигнала
dsp.SpectrumAnalyzerОтобразите спектр частоты сигналов временной области
timescopeОтобразите сигналы временной области
dsp.ArrayPlotОтобразите векторы или массивы
comm.ErrorRateВычислите бит или коэффициент ошибок символа входных данных
comm.EVMИзмерьте величину вектора ошибок

Темы

802.11 генерации кадра "неисправность" OFDM и передача с тестовым оборудованием и измерительным оборудованием (Instrument Control Toolbox)

В этом примере показано, как сгенерировать пакеты, содержащие кадры "неисправность" MAC, подходящие для основополосной симуляции или беспроводной передачи с помощью WLAN Toolbox™, Instrument Control Toolbox™ и Keysight Technologies® RF сигнализируют о генераторе.

Рекомендуемые примеры

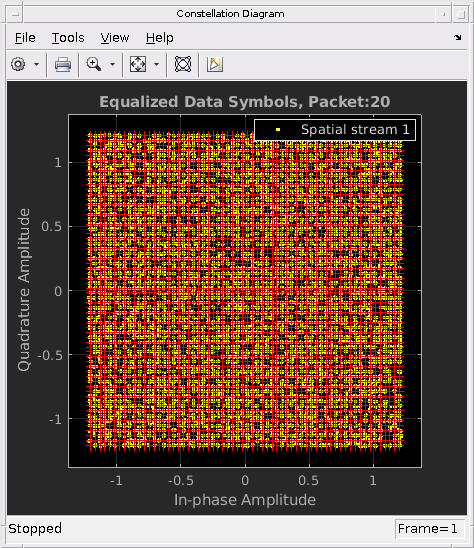

802.11be 4096-QAM 320 MHz Waveform Generation and Analysis

802.11be 4096-QAM генерация сигналов на 320 МГц и анализ

Сгенерируйте и анализируйте IEEE® 802.11be™ однопользовательские формы волны.

Скрипт Open Live Script

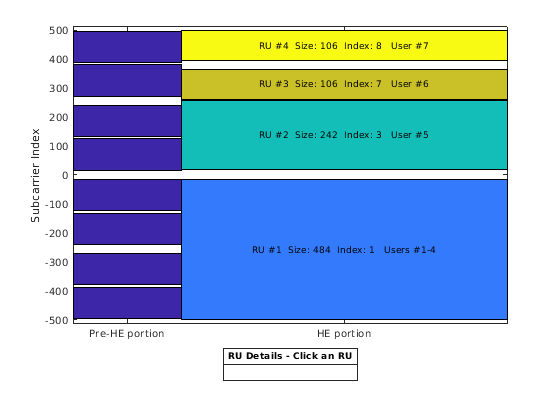

802.11ax Parameterization for Waveform Generation and Simulation

802.11ax параметризация для генерации сигналов и симуляции

Параметрируйте и сгенерируйте формы волны IEEE 802.11ax™.

Открыть скрипт
Recover and Analyze Packets in 802.11 Waveform

Восстановите и анализируйте пакеты в 802.11 формах волны

Вслепую обнаружьте, декодируйте и анализируйте пакеты IEEE 802.11™ в форме волны.

Скрипт Open Live Script
Modeling and Testing an 802.11ax RF Receiver with 5G Interference

Моделирование и тестирование 802.11ax приемник RF с интерференцией 5G

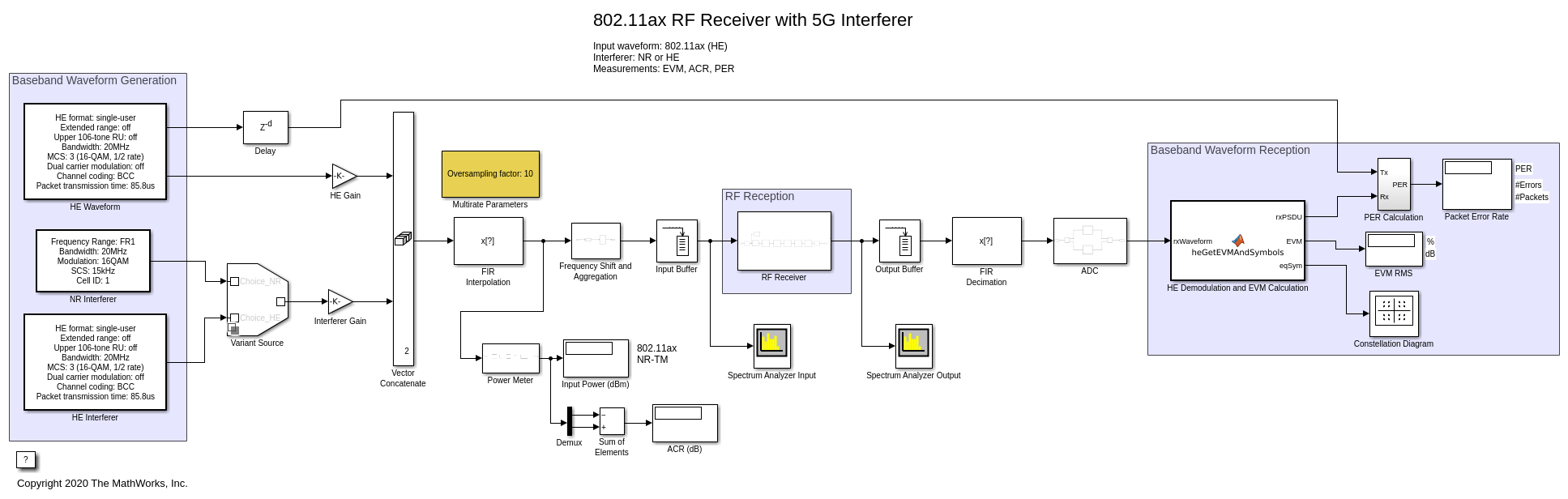

Охарактеризуйте удар нарушений RF на приеме RF формы волны IEEE 802.11ax, сосуществующей со смежным 5G или 802.11ax interferer.

Открытая модель

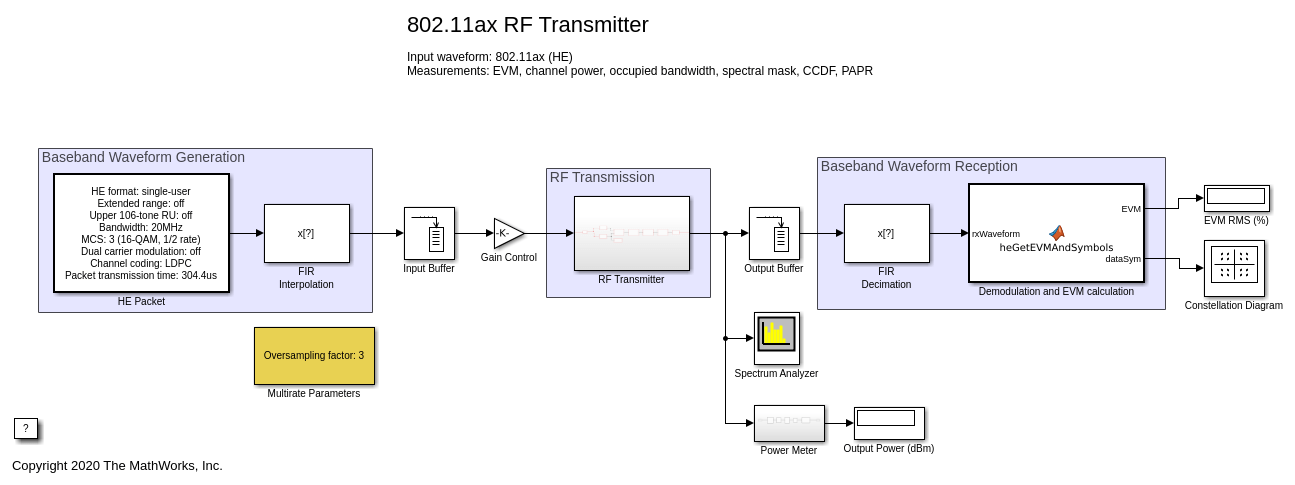

Modeling and Testing an 802.11ax RF Transmitter

Моделирование и тестирование 802.11ax передатчик RF

Охарактеризуйте удар нарушений радиочастоты (RF) в 802.11ax передатчик. Пример генерирует основополосную форму волны IEEE® 802.11ax™ при помощи WLAN Toolbox™ и демонстрирует передатчик RF при помощи RF Blockset™.

Открытая модель
802.11ad Transmitter Spectral Emission Mask Testing

802.11ad передатчик спектральное тестирование маски эмиссии

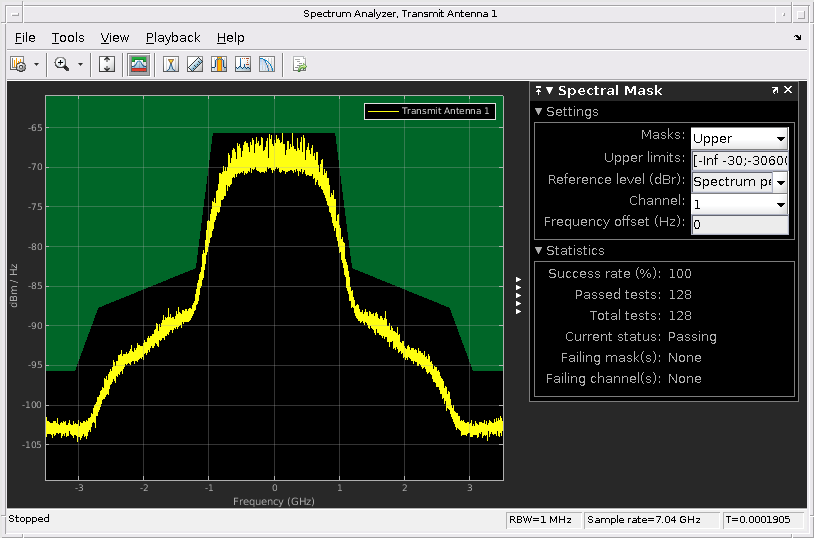

Протестируйте спектральную маску эмиссии и спектральную плоскость в формах волны IEEE 802.11ad™.

Открыть скрипт
802.11ac Waveform Generation with MAC Frames

Генерация сигналов 802.11ac с системами координат MAC

Сгенерируйте передачу IEEE 802.11, содержащую системы координат MAC, и выполните тесты приемника PER.

Открыть скрипт

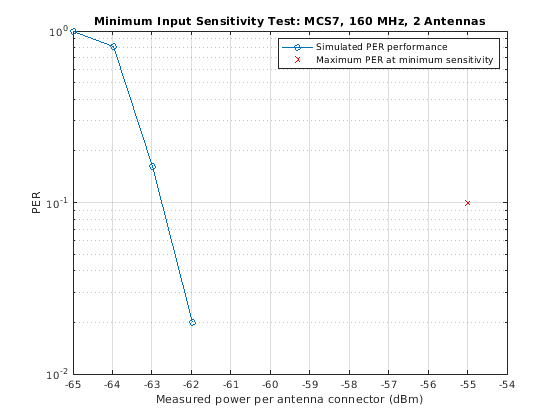

802.11ac Receiver Minimum Input Sensitivity Test

Тест минимальной входной чувствительности приемника 802.11ac

Измерьте приемник минимальная входная чувствительность для IEEE 802.11ac™.

Открыть скрипт

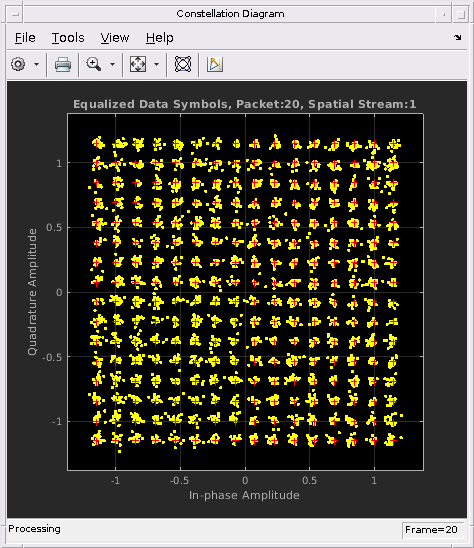

802.11ac Transmitter Measurements

Измерения передатчика 802.11ac

Выполните измерения передатчика на форме волны IEEE 802.11ac.

Открыть скрипт

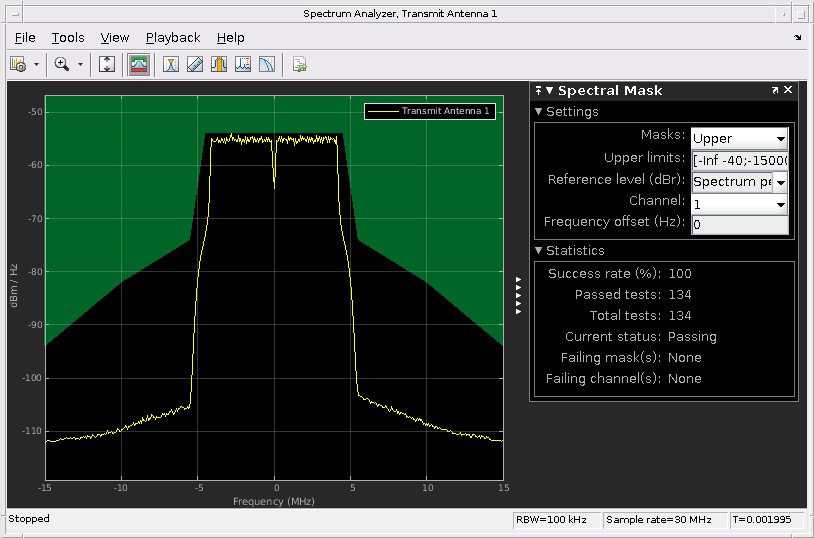

802.11p Spectral Emission Mask Testing

802.11p спектральное тестирование маски эмиссии

Протестируйте спектральную маску эмиссии формы волны IEEE 802.11p™.

Открыть скрипт

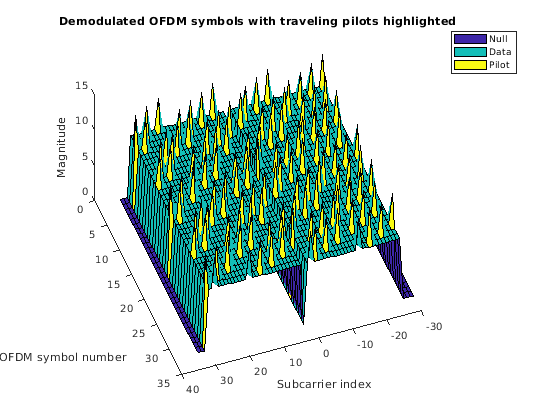

802.11ah Waveform Generation

802.11ah генерация сигналов

Сгенерируйте формы волны IEEE 802.11ah™.

Открыть скрипт
802.11 OFDM Beacon Frame Generation

802.11 генерации кадра "неисправность" OFDM

Сгенерируйте пакеты IEEE 802.11, содержащие кадры "неисправность" MAC.

Открыть скрипт
