Извлечение элементов ресурса из массива ресурсов
re = nrExtractResources(ind,grid)grid использование индексов элементов ресурсов ind. Функция может извлекать элементы ресурсов, даже если grid имеет размерность, которая отличается от размерности индексов ind. В этом синтаксисе указанные индексы основаны на 1, используя форму линейного индексирования.
Обычно специфичные для канала или сигнала функции генерируют индексы элемента ресурса для отображения символов канала или сигнала в сетку ресурсов. Индексы адресуют элементы ресурсов в массиве M-by-N-by-P. M - количество поднесущих, N - количество символов OFDM, и P - количество антенных портов.

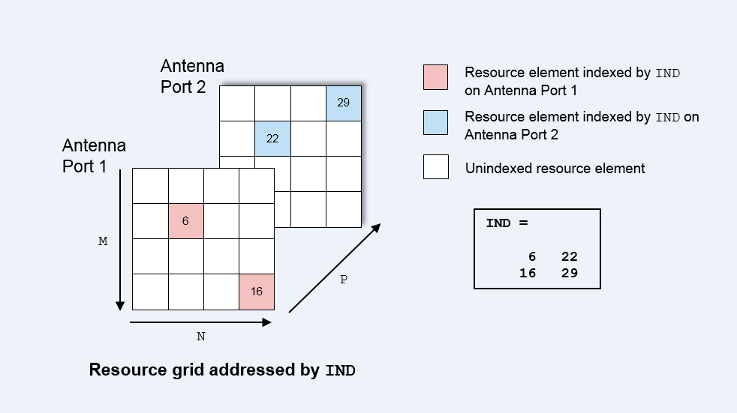

Например, следующая диаграмма подчеркивает элементы ресурса множества ресурса 4 на 4 на 2. Индексы элементов ресурса находятся в форме линейного индексирования на основе 1. Количество антенных портов равно двум (P = 2).
[re1,...,reN,reind1,...,reindN] = nrExtractResources( извлекает элементы ресурсов из нескольких массивов ресурсов с использованием индексов элементов ресурсов ind,grid1,grid2,....,gridN)ind.
[___] = nrExtractResources(___, указывает необязательные аргументы пары имя-значение в дополнение к любому набору входных аргументов в предыдущих синтаксисах. Эти аргументы пары имя-значение используются для указания формата входных индексов и метода извлечения. Неуказанные аргументы принимают значения по умолчанию.Name,Value)
Извлекают символы физического широковещательного канала (PBCH) из принятой сетки и связанных оценок канала при подготовке к декодированию PBCH с формированием луча.
Кодирование и формирование диаграммы направленности PBCH
Создайте случайную последовательность двоичных значений, соответствующих кодовому слову BCH. Длина кодового слова составляет 864, как указано в TS 38.212, раздел 7.1.5. Используя кодовое слово, создайте символы и индексы для передачи PBCH. Укажите идентификационный номер ячейки физического уровня.
E = 864; cw = randi([0 1],E,1); ncellid = 17; v = 0; pbchTxSym = nrPBCH(cw,ncellid,v); pbchInd = nrPBCHIndices(ncellid);
Использовать nrExtractResources для создания индексов для двух передающих антенн PBCH в виде луча. Эти индексы используются для отображения PBCH в виде луча в массив ресурсов передатчика.
carrier = nrCarrierConfig('NSizeGrid',20);
P = 2;
txGrid = nrResourceGrid(carrier,P);
F = [1 1i];
[~,bfInd] = nrExtractResources(pbchInd,txGrid);
txGrid(bfInd) = pbchTxSym*F;OFDM модулирует символы PBCH, отображенные в массив ресурсов передатчика.
txWaveform = nrOFDMModulate(carrier,txGrid);
Передача и декодирование PBCH
Создайте и примените матрицу канала к форме сигнала. Прием передаваемых сигналов.
R = 3; H = dftmtx(max([P R])); H = H(1:P,1:R); H = H/norm(H); rxWaveform = txWaveform*H;
Создание оценок канала, включая формирование луча.
hEstGrid = repmat(permute(H.'*F.',[3 4 1 2]),[240 4]); nEst = 0;
Демодулируют принятый сигнал с использованием мультиплексирования с ортогональным частотным разделением каналов (OFDM).
rxGrid = nrOFDMDemodulate(carrier,rxWaveform);
При подготовке к декодированию PBCH извлекают символы из принятой сетки и сетки оценки канала.
[pbchRxSym,pbchHestSym] = nrExtractResources(pbchInd,rxGrid,hEstGrid); figure; plot(pbchRxSym,'o:'); title('Received PBCH Constellation');
Выравнивание символов путем выполнения выравнивания MMSE для извлеченных ресурсов. Постройте график результатов.
pbchEqSym = nrEqualizeMMSE(pbchRxSym,pbchHestSym,nEst); figure; plot(pbchEqSym,'o:'); title('Equalized PBCH Constellation');
Извлекают мягкие биты, выполняя декодирование PBCH для выровненных символов.
pbchBits = nrPBCHDecode(pbchEqSym,ncellid,v)
pbchBits = 864×1
1010 ×
-2.0000
-2.0000
2.0000
-2.0000
-2.0000
2.0000
2.0000
-2.0000
-2.0000
-2.0000
⋮

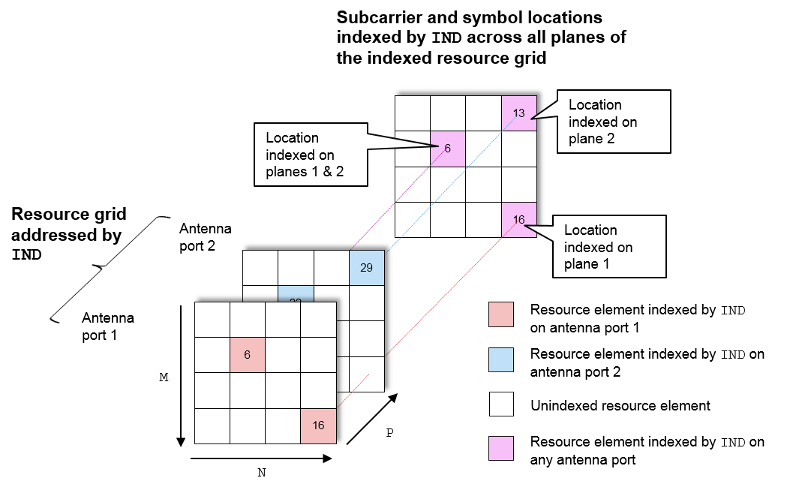

Чтобы использовать этот метод, установите 'ExtractionMethod' кому 'allplanes'. Этот метод извлекает элементы ресурсов из каждой плоскости M-by-N в пределах grid. Индексы адресуют уникальные местоположения поднесущих и символов по всем плоскостям индексированного массива ресурсов. Диаграмма выделяет индексы, используемые для извлечения элементов ресурса из сетки ресурсов с P = 2.

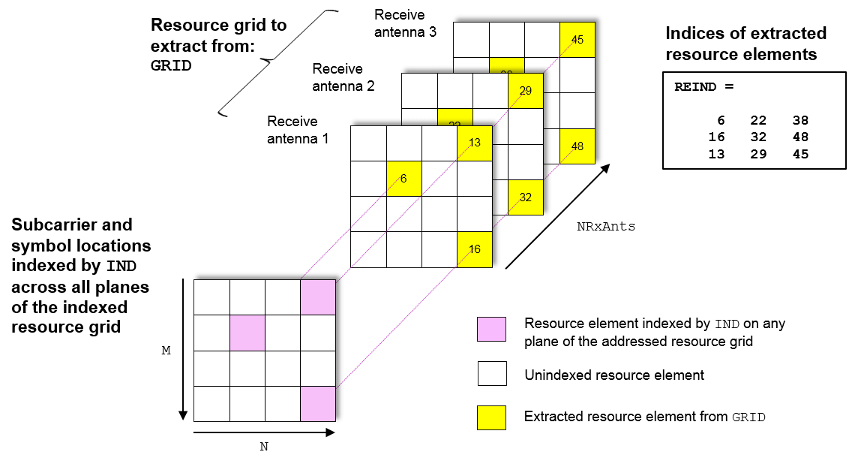

Следующие диаграммы иллюстрируют извлечение элемента ресурса из 3-D принятой сетки, где количество приемных антенн R = 3. Элементы ресурса извлекаются из сетки в местоположениях символа и поднесущей.

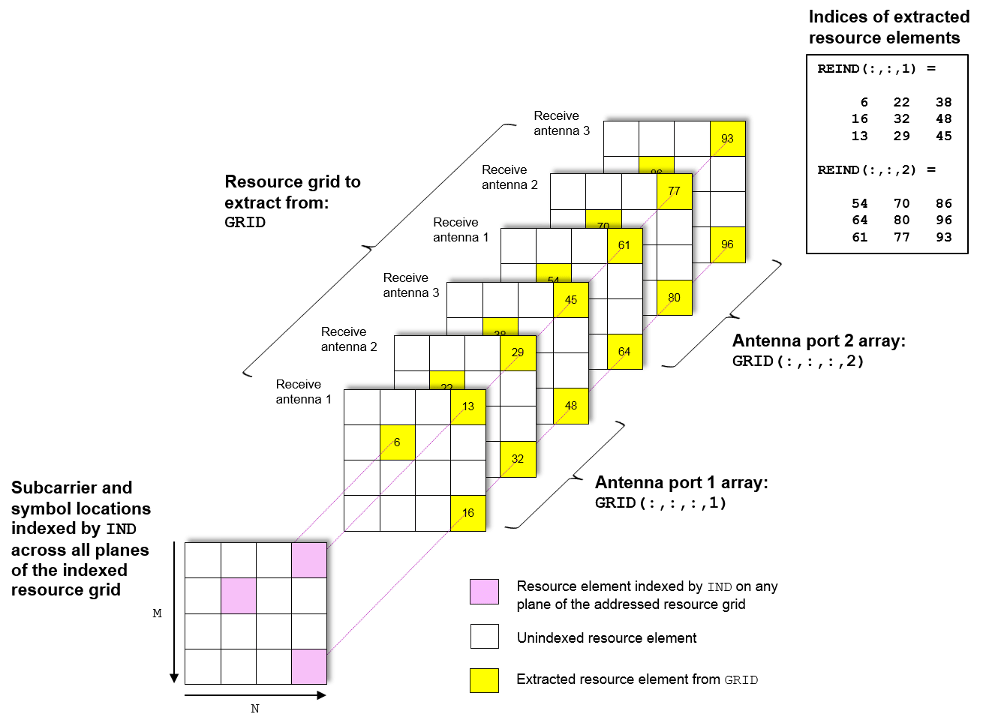

Следующая диаграмма показывает процесс извлечения для сетки оценки канала 4-D. Количество приемных антенн R = 3 и количество антенных портов P = 2. Сетка 4-D ресурсов состоит из матриц P M-by-N-by-R, каждая из которых связана с антенным портом. Элементы ресурса извлекаются из всех плоскостей в этих массивах.
Чтобы использовать этот метод, установите 'ExtractionMethod' кому 'direct'. Этот метод извлекает элементы ресурса из grid предполагая, что третье и четвертое измерения grid представляют собой те же свойства, что и плоскости индексированной ресурсной решетки, такие как антенные порты, уровни, передающие антенны. Поэтому функция извлекает только элементы ресурсов, относящиеся к каждой плоскости индексированной сетки ресурсов.
Для 3-D grid, прямой метод извлекает элементы из каждой плоскости M-by-N grid использование индексов, адресующих одну и ту же плоскость индексированного массива ресурсов. Этот метод аналогичен стандартной операции MATLAB ®re = grid(ind). Поэтому reind = ind.
Для 4-D grid, прямой метод извлекает элементы из каждого массива M-by-N-by-R grid с помощью индексов, адресующих одну и ту же плоскость индексированного массива ресурсов. Функция предполагает, что свойство, представленное плоскостями индексированного массива ресурсов, совпадает с четвертым измерением grid.

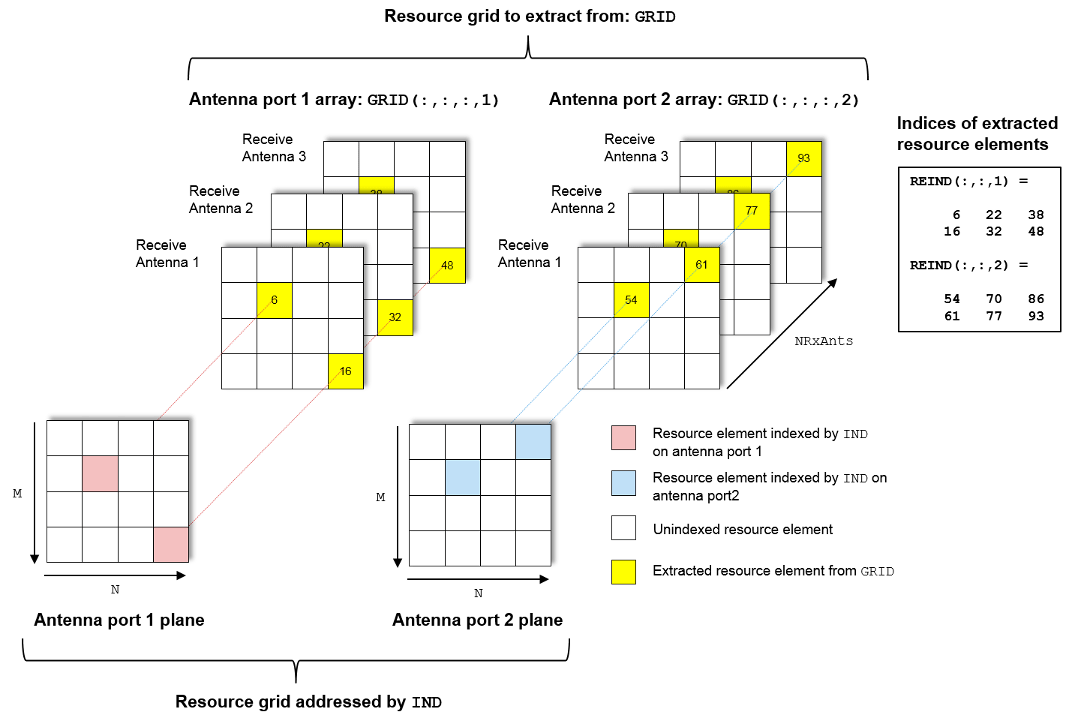

Следующая диаграмма показывает процесс извлечения для сетки оценки канала 4-D. Количество приемных антенн R = 3 и количество антенных портов P = 2. Сетка 4-D ресурсов состоит из P-числа матриц M-by-N-by-R, каждая из которых связана с антенным портом. Индексы, соответствующие каждому отдельному антенному порту в индексированной ресурсной решетке, используются для извлечения ресурсных элементов из каждой из этих решеток.
