Создание местоположения подачи для пользовательской антенны

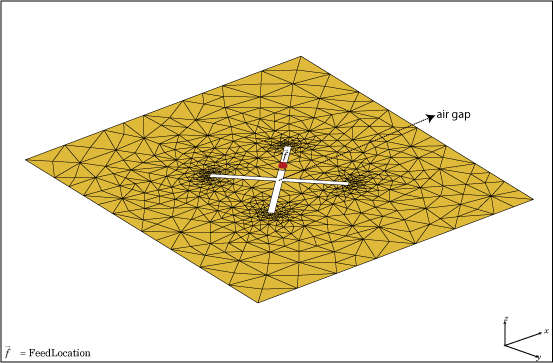

createFeed( отображает пользовательскую антенную сетку в окне рисунка. В окне рисунка можно указать расположение подачи для сетки и создать пользовательскую антенну. Чтобы задать область для точки подачи, выберите две точки, внутренние треугольники на каждой стороне воздушного зазора или внутренние треугольники, которые имеют общую кромку.antenna)
createFeed( создает подачу по кромкам треугольника, идентифицированным antenna,point1,point2)point1 и point2. После создания подачи при построении графика результирующей антенной сетки расположение подачи подсвечивается.
Загрузите 2-D пользовательскую сетку. Создайте пользовательскую антенну, используя точки и треугольники.
load planarmesh.mat
c = customAntennaMesh(p,t)
c =
customAntennaMesh with properties:
Points: [3x658 double]
Triangles: [4x1219 double]
FeedLocation: []
Tilt: 0
TiltAxis: [1 0 0]

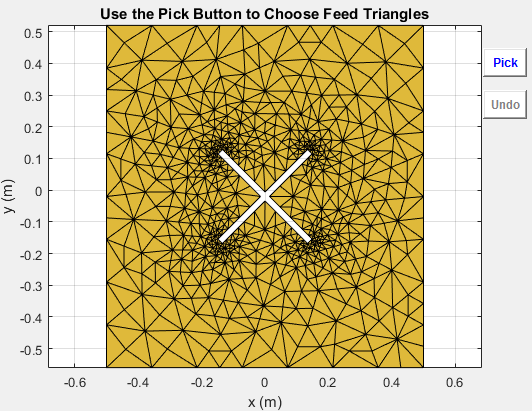

Используйте createFeed функция для просмотра структуры антенной сетки. В этом представлении антенной сетки отображаются кнопки «Выбрать» и «Отменить». Кнопка «Выбрать» выделена.
createFeed(c)

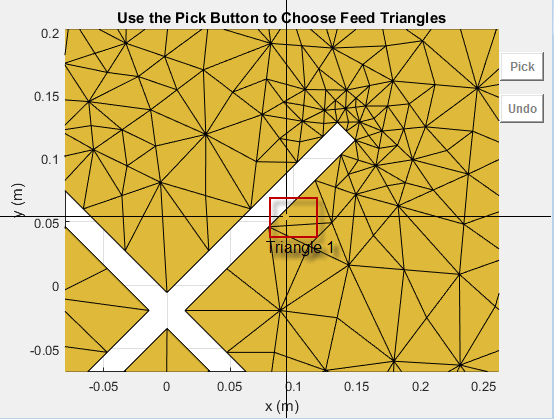

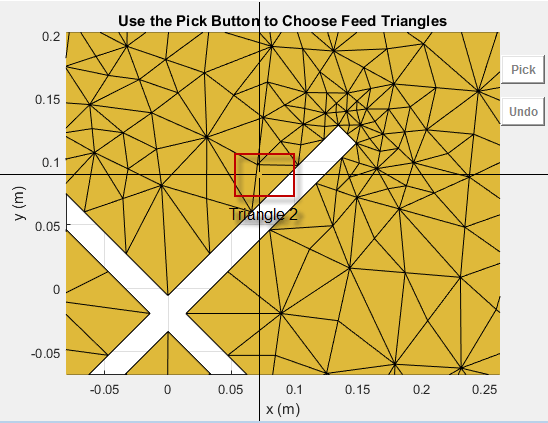

Щелкните Выбрать (Pick), чтобы отобразить перекрестие. Чтобы задать область для точки подачи, увеличьте масштаб изображения и выберите две точки, по одной внутри каждого треугольника на каждой стороне воздушного зазора. Выберите точки с помощью перекрестия.

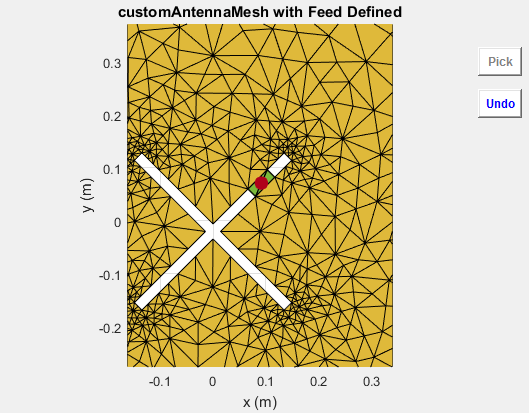

При выборе второго треугольника создается и отображается питание антенны.
Загрузите 2-D пользовательскую сетку. Создайте пользовательскую антенну, используя точки и треугольники.
load planarmesh.mat
c = customAntennaMesh(p,t)
c =
customAntennaMesh with properties:
Points: [3x658 double]
Triangles: [4x1219 double]
FeedLocation: []
Tilt: 0
TiltAxis: [1 0 0]
Используйте createFeed функция для просмотра структуры антенной сетки. В этом представлении антенной сетки отображаются кнопки «Выбрать» и «Отменить». Кнопка «Выбрать» выделена.
createFeed(c)

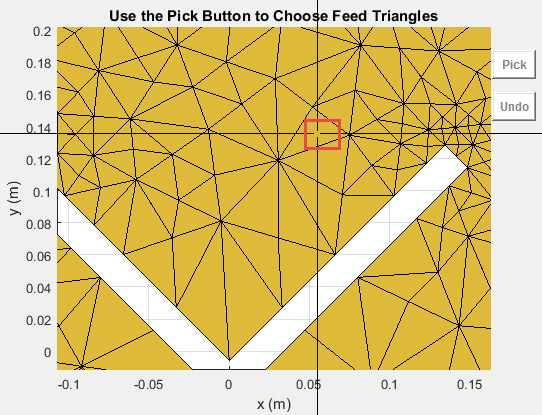

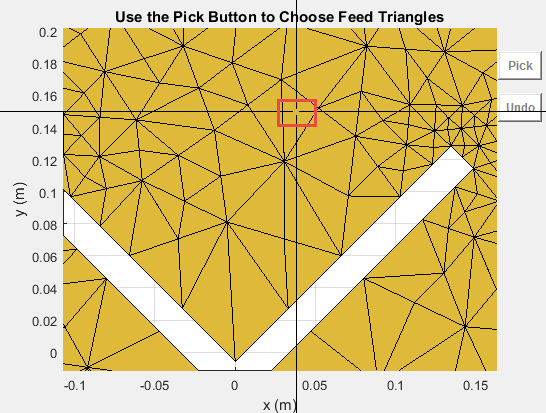

Щелкните Выбрать (Pick), чтобы отобразить перекрестие. Чтобы задать область для точки подачи, увеличьте масштаб изображения и выберите две точки, по одной внутри каждого треугольника с общей кромкой. Выберите точки с помощью перекрестия.

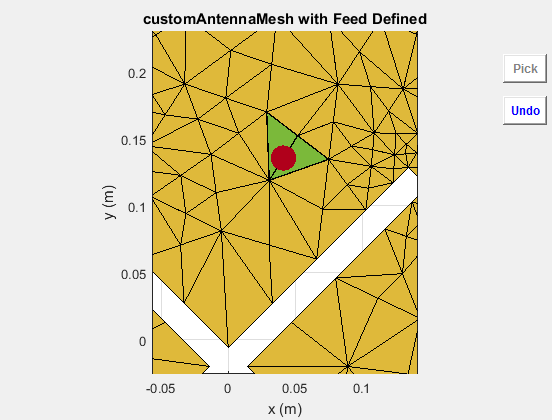

При выборе второго треугольника создается и отображается питание антенны.
Загрузите 2-D пользовательскую сетку с помощью planarmesh.mat. Создайте пользовательскую антенну, используя точки и треугольники.
load planarmesh.mat
c = customAntennaMesh(p,t)c =
customAntennaMesh with properties:
Points: [3x658 double]
Triangles: [4x1219 double]
FeedLocation: []
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
show (c)
Создайте подачу для пользовательской антенны через точки (0.07.0.01) и (0.05.0.05) метров соответственно.
createFeed(c,[0.07,0.01],[0.05,0.05]) show(c)
