Создание антенного питания для customAntennaStl с помощью интерфейса командной строки. Сначала создайте customAntennaStl со свойствами по умолчанию.

ant = customAntennaStl

ant =
  customAntennaStl with properties:

          FileName: []
             Units: 'm'
      FeedLocation: []
    AmplitudeTaper: 1
        PhaseShift: 0
     UseFileAsMesh: 0
              Tilt: 0
          TiltAxis: [1 0 0]

Укажите имя файла STL для определения структуры антенны.

ant.FileName ='plateMesh.stl'

ant =
  customAntennaStl with properties:

          FileName: 'plateMesh.stl'
             Units: 'm'
      FeedLocation: []
    AmplitudeTaper: 1
        PhaseShift: 0
     UseFileAsMesh: 0
              Tilt: 0
          TiltAxis: [1 0 0]

Определить FeedLocation и NumEdges и отображение структуры антенны.

ant.createFeed([0,0,0], 1)
show (ant)

Создать customAntennaStl со свойствами по умолчанию.

ant= customAntennaStl;

Импортируйте файл STL.

ant.FileName = 'plateMesh.stl';

Откройте окно рисунка пользовательского интерфейса.

createFeed(ant);

Окно рисунка пользовательского интерфейса состоит из двух панелей: «Slice Antenna» и «Add Feed». Выберите режим среза, затем щелкните YZ, чтобы выбрать его в качестве плоскости, вдоль которой нужно разрезать антенну.

Выберите область, которую требуется скрыть, и нажмите кнопку Скрыть, чтобы скрыть выбранную область.

Повторяйте процесс, пока не достигнете интересующей области.

Выберите пункт Выбрать кромку подачи (Select a Feeding Edge) или Полигон (Polygon) на панели Добавить подачу (Add Feed), чтобы выбрать кромки для формирования замкнутого полигона. Нажмите кнопку ОК, чтобы определить выбранные кромки в качестве питающих.

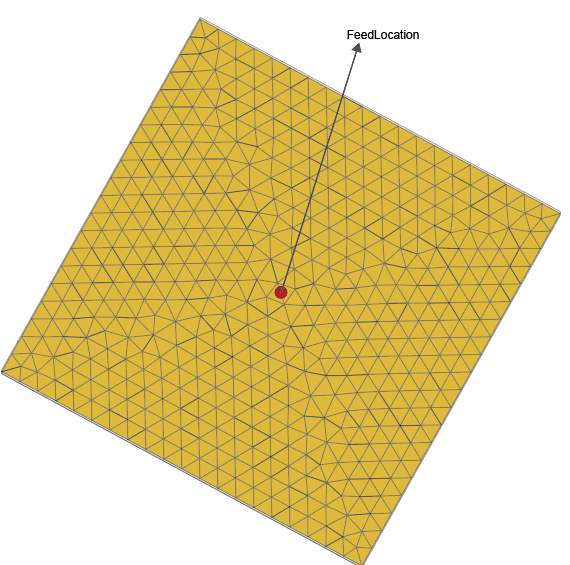

Отображается расположение подачи.

Выбранные кромки должны быть соединены с другими кромками, иначе окно рисунка пользовательского интерфейса отобразит ошибку.
