Поворот одиночного антенного элемента

Создайте патч-антенну. По умолчанию эта антенна находится на плоскости X-Y.

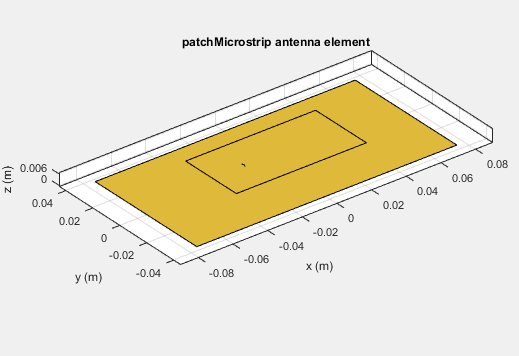

patch = patchMicrostrip;
show(patch)

Чтобы антенна лежала на плоскости Y-Z, поверните ее на 90 градусов вокруг оси Y. Поворот выполняется в соответствии со стандартным правым правилом.

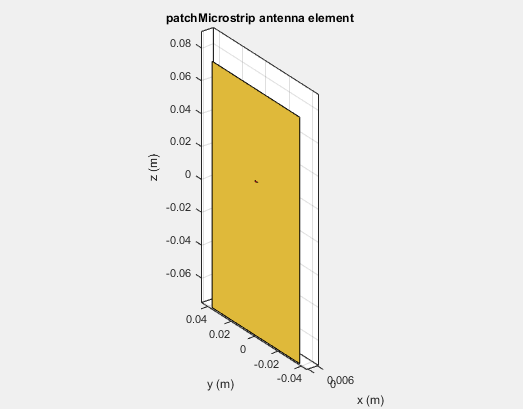

patch.TiltAxis ='Y';
patch.Tilt = 90;
show(patch)

Пятна лежит за плоскостью земли и не видна. Чтобы сделать патч видимым, измените TiltAxis свойство для [0 -1 0]. Tilt свойство по-прежнему 90, но ось вращения теперь является осью Y. Отрицательное число в TiltAxis вектор определяет направление вращения вокруг оси Y согласно правому правилу.

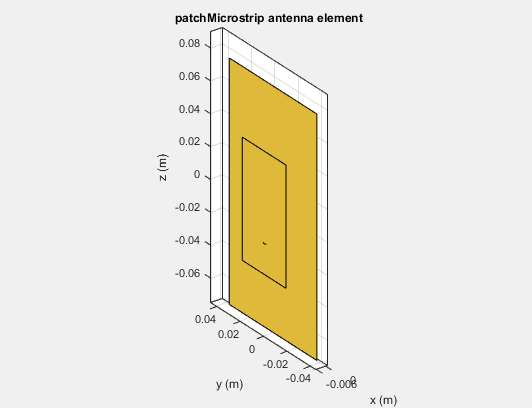

patch.TiltAxis = [0 -1 0];
show(patch)

Поворот одного антенного элемента вокруг нескольких осей

Создайте дипольную антенну. Изменение направления вращения антенны с двумя вращениями одновременно. Поверните антенну на 90 градусов вокруг оси, указанной [0 1 0] и повернуть его на 90 градус вокруг оси, указанной [0 1 1].

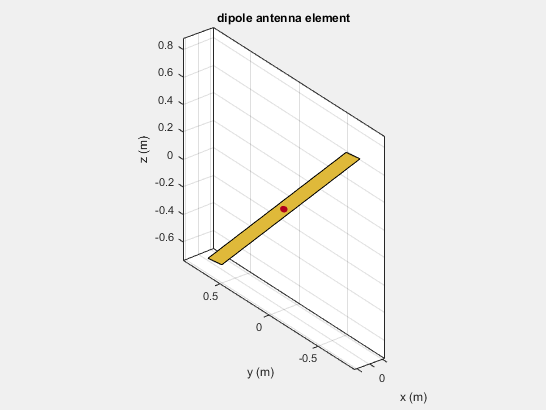

d = dipole('Tilt',[90 90],'TiltAxis', [0 1 0; 0 1 1])

dipole with properties:

        Length: 2
         Width: 0.1000
    FeedOffset: 0
          Tilt: [90 90]
      TiltAxis: [2x3 double]

show(d)

Повернуть отражатель с дипольной опорой

Tilt и TiltAxis свойства доступны для дипольных и отражательных элементов. Эти свойства используются для моделирования антенны, параллельной или перпендикулярной нулевой плоскости.

Создайте отражательный элемент. По умолчанию диполь параллелен отражательному элементу.

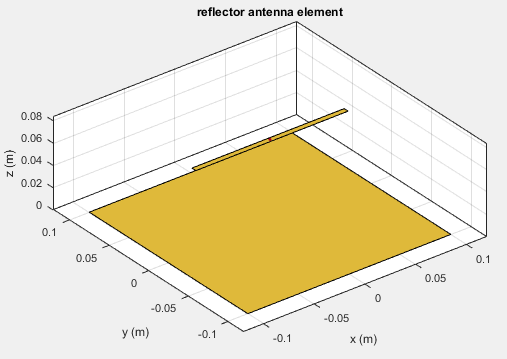

r = reflector;
show(r)

Диполь является возбудителем отражателя. Просмотр его свойств.

r.Exciter;

 dipole with properties:

        Length: 0.1500
         Width: 0.0050
    FeedOffset: 0
          Tilt: 90
      TiltAxis: [0 1 0]

На основе Tilt и TiltAxis свойства дипольного элемента поворачиваются на 90 градусов вокруг оси y и параллельны плоскости X-Y. Чтобы сделать диполь перпендикулярным плоскости X-Y, измените Tilt свойство диполя 0 степени.

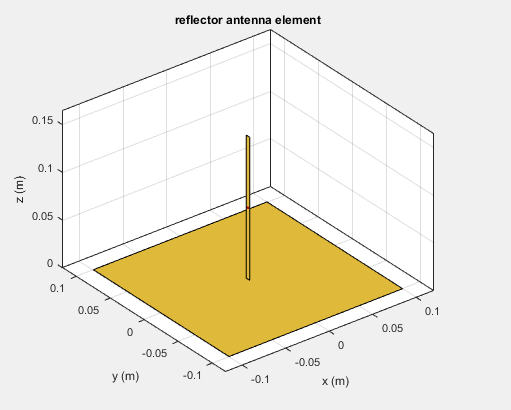

r.Exciter.Tilt = 0;
show(r)

Вращение отражательного элемента вращает всю конструкцию на заданный угол. Чтобы повернуть полную антенну, используйте Tilt свойство объекта-отражателя. Например, поверните отражатель на 90 градусов относительно оси X. Согласно правому правилу, отражатель теперь лежит в плоскости X-Z с диполем.

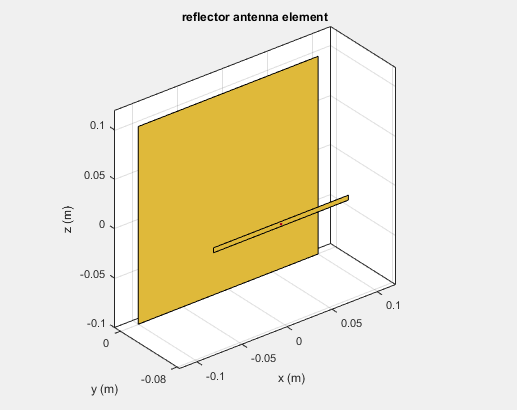

r = reflector;
r.Tilt = 90;
show(r)

Повернуть антенную решетку

Создайте массив архимедовых переходных кривых, при этом весь массив повернут на 30 градусов вокруг осей X и Y. Сначала создайте одну спиральную антенну.

s = spiralArchimedean;

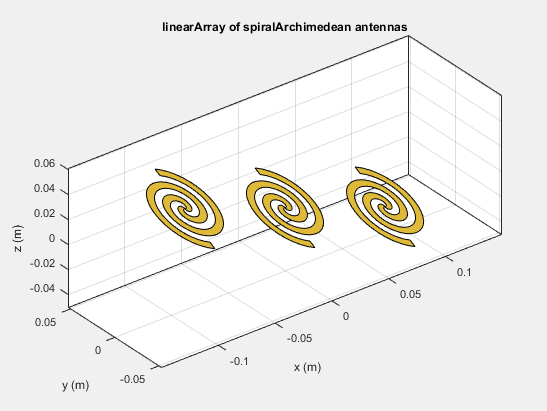

l = linearArray('Element',s,'ElementSpacing',0.1,...
'NumElements',3,'Tilt',30,'TiltAxis',[1 1 0]);
show(l)
