Антенны классифицируются на основе диаграммы направленности или механизма подачи. Диаграмма направленности антенны представляет собой угловое изменение интенсивности сигнала вокруг антенны. Механизм подачи определяет способ подачи сигнала в антенну и местоположение точки подачи на антенне.

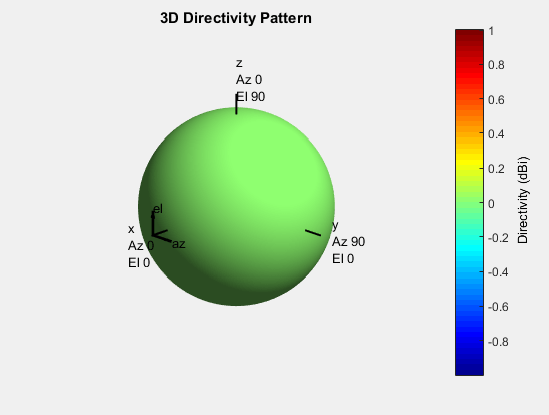

Изотропная антенна - это идеальная антенна без потерь, которая равномерно излучается во всех направлениях. Антенна не имеет пространственной избирательности или нулей. Практические антенны сравниваются с изотропной антенной, но они редко ведут себя как одна.
Всенаправленные антенны ведут себя как изотропные антенны в одной плоскости. Эти антенны имеют нули в ортогональной плоскости. Типичным примером ненаправленной антенны является dipole антенна.

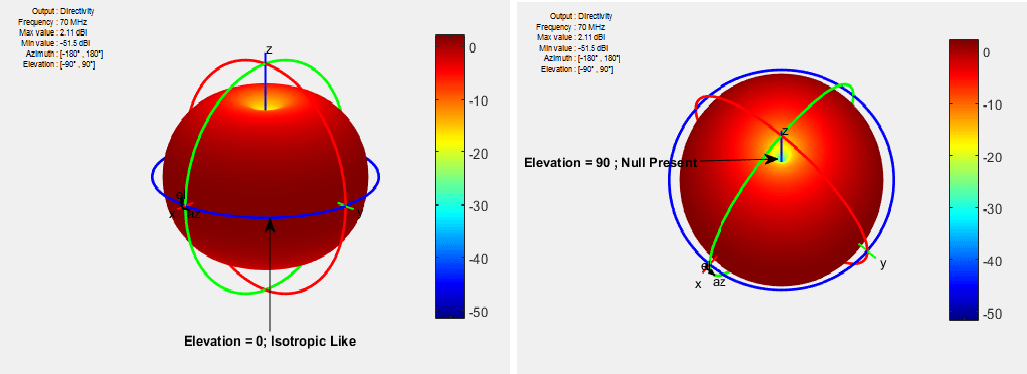

Диполь полностью направлен вокруг плоскости E, или угла возвышения. Нулевое значение присутствует в плоскости H, или азимутальном угле.

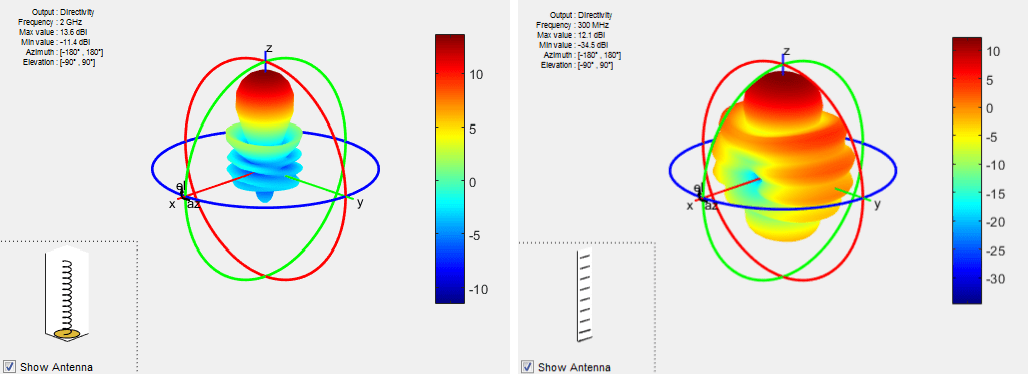

Направленные антенны имеют высокую директивность в заданном направлении. Эти антенны демонстрируют высокую пространственную избирательность, узкую полосу пропускания. Они также имеют четко определенные основные, или главные, лучи в нужных направлениях. Общими примерами направленных антенн являются helix и yagiUda.

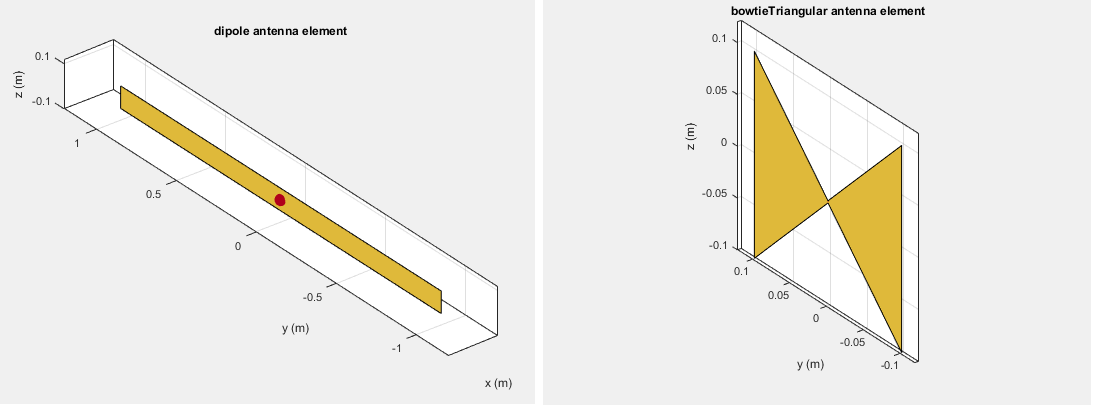

В сбалансированных антеннах одна сторона антенны является зеркальным отражением другой. Для питания этих антенн требуется балун, использующий коаксиальную линию. Общими примерами являются: диполи, чаши, спирали и петли.

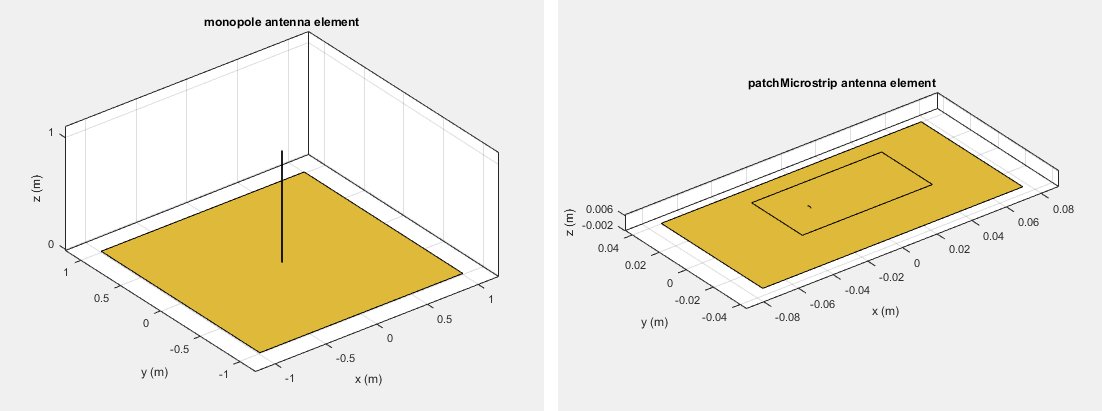

Несбалансированные антенны торцево питаются и устанавливаются поверх плоскости заземления. Коаксиальный экран соединен с землей, а центральный проводник - с антенным элементом. Распространенными примерами являются монополии и патчи.
[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.
